Airsoft发射器配套GBB杆结构设计

该零件为气动Airsoft发射器内部的核心受力杆件，主要适配WE AWSS SCAR系列GBB结构发射器，在整套发射动力传递链路中承担活塞复位、击发缓冲、行程限位的多重作用，是保障发射器循环动作可靠性的关键结构件。从实际使用场景来看，这类杆件长期处于高频次往复冲击的工作环境，每次击发循环中都会承受活塞复位弹簧的轴向推力、击发瞬间气体压力带来的反向冲击，同时还要在往复运动中与气缸内壁、活塞尾端保持稳定的同轴配合，因此设计阶段对零件的同轴度、端面平行度、表面粗糙度都有明确的工程要求。

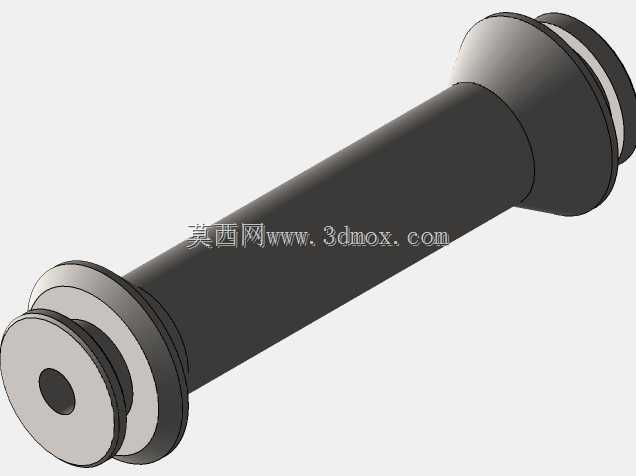

从结构设计思路来看，杆件整体采用阶梯轴式构型，主体为等直径长圆柱段，两端设计有带环形槽的凸缘结构：一端凸缘用于卡接复位弹簧端部，同时作为活塞运动的轴向限位面，环形槽内可嵌入密封缓冲胶圈，吸收击发到位时的刚性冲击，避免金属硬接触带来的零件磨损与异响；另一端凸缘用于与发射器机匣内部的定位槽配合，限制杆件自身的周向转动与轴向窜动，保证往复运动过程中杆件始终与气缸轴线保持重合，避免出现卡滞、偏磨的问题。主体圆柱段的外径与气缸内壁的导向间隙控制在0.02-0.04mm区间，既保证运动过程中不会出现径向晃动，又能避免间隙过小导致的运动阻力增大，在低温、沙尘等复杂使用环境下也能保持动作顺畅。

在安装边界方面，杆件的总长度需要匹配对应型号发射器的气缸内部行程，两端凸缘的外径、环形槽的宽度与深度都要和配套的胶圈、弹簧、机匣定位槽尺寸完全适配，安装时无需额外加工调整，可直接替换原厂同规格零件，装配后需验证往复运动无卡滞、击发时无异常晃动、复位动作顺畅无延迟。零件表面采用硬质氧化处理，提升表面硬度与耐磨性能，降低长期往复运动带来的磨损量，延长零件的使用寿命，同时黑色氧化层也能减少零件表面的光线反射，适配发射器的外观使用需求。从结构强度角度，杆件整体采用一体式加工成型，无拼接焊缝或连接结构，避免了应力集中点，能够承受高频次冲击载荷下的受力需求，不会出现长期使用后变形、断裂的问题。
