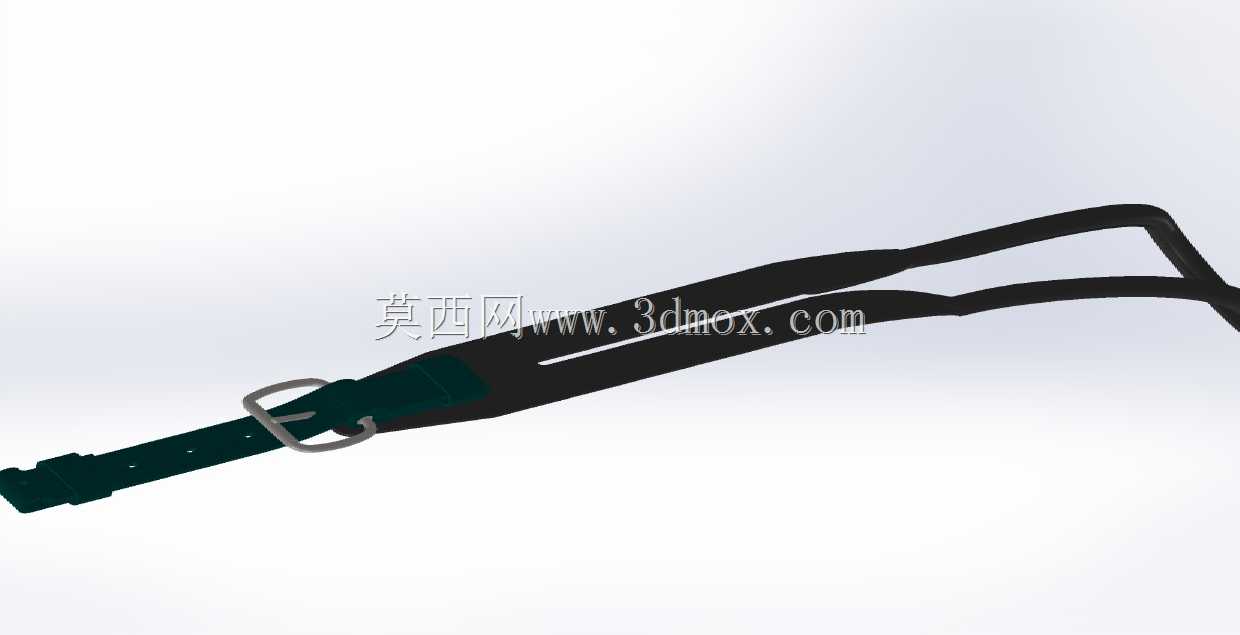

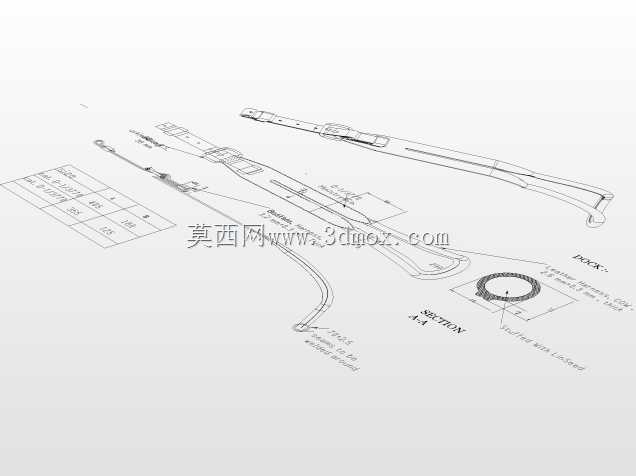

针扣式柔性铜质导电连接绑带结构设计

这类针扣式柔性铜带常应用在电气柜内部跨接、移动设备接地回路、新能源模组电位均衡等场景中，核心作用是在存在相对位移的两个金属构件间建立低阻抗导电通路，避免硬连接在设备振动、部件开合过程中出现应力断裂、接触不良的问题。不同于常规刚性铜排，该结构采用分层叠压的薄铜带作为主体导电段，既保留了铜材优异的导电性能，又能在一定角度范围内自由弯折，适配安装面存在高度差、角度偏差的装配场景，不需要额外加工复杂的转接结构就能完成布设。从结构设计逻辑来看，绑带一端做了环形封边处理，预留固定孔位可通过螺栓锁紧在待接电的基体上，另一端搭配金属针扣调节结构，可根据实际绑扎的柱体、接线端外径调整绑带的有效长度，调整到位后将针扣穿入铜带上预冲的定位孔内，再穿过扣体的限位槽完成锁紧，不需要额外的扎带、紧固件就能完成固定，现场装配效率比传统螺栓固定式铜跨接片高40%以上。设计过程中需要重点控制几个边界参数：首先是铜带的总宽度，要匹配额定通流能力的要求，叠层厚度要兼顾柔性和载流冗余，过厚会导致弯折阻力变大，无法贴合不规则安装面，过薄则会在大电流通过时出现温升超标；其次是针扣的折弯半径，不能出现锐边切割铜带的问题，反复弯折调节时不能出现镀层脱落、扣体变形的情况；绑带自由端的长度要预留至少三个调节孔位的余量，适配不同直径的绑扎对象，同时端部要做倒圆角处理，避免装配时划伤操作人员手部、破坏相邻线缆的绝缘层。安装时需要注意，绑带的弯折半径不能小于铜带总厚度的五倍，避免铜带出现塑性折痕导致局部电阻升高，锁紧后针扣要完全卡入扣体的锁止位，防止设备运行过程中受振动松脱，和相邻带电部件的间隙要满足电气安全距离要求，不需要额外增加绝缘护套的场景下，铜带表面要做钝化防氧化处理，长期在潮湿、多粉尘环境中使用也能保持稳定的接触电阻。这类结构相比传统的铜编织带跨接线，整体平整度更好，调节精度更高，不会出现编织丝散开、断丝的问题，在需要经常拆装检修的电气连接部位，重复使用率远高于一次性压接的导电连接件。
