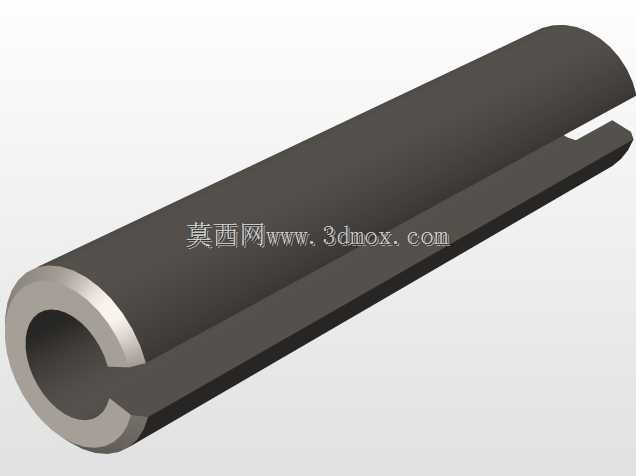

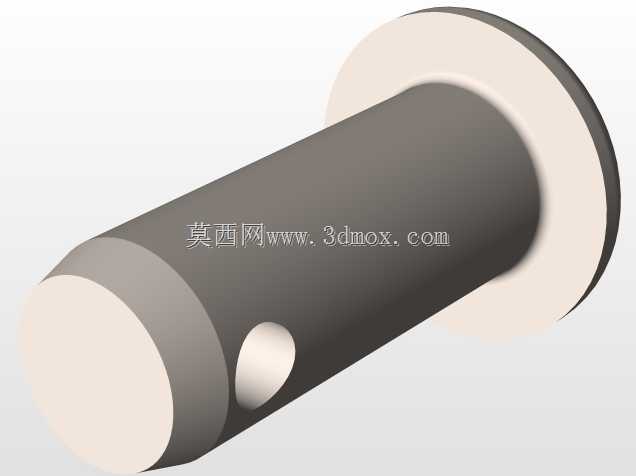

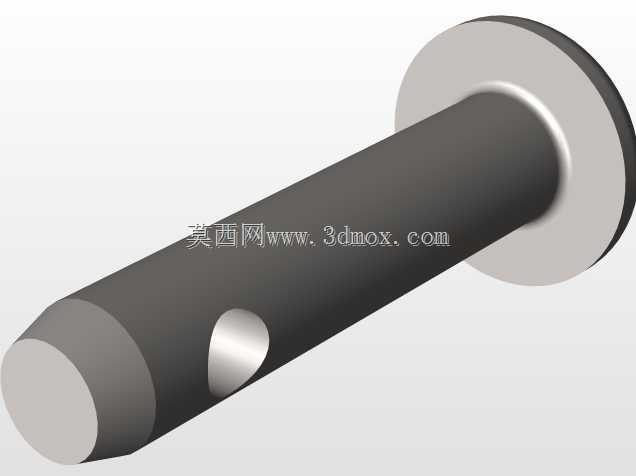

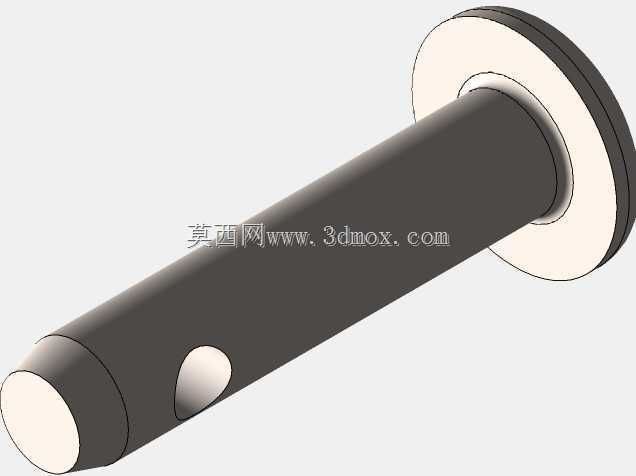

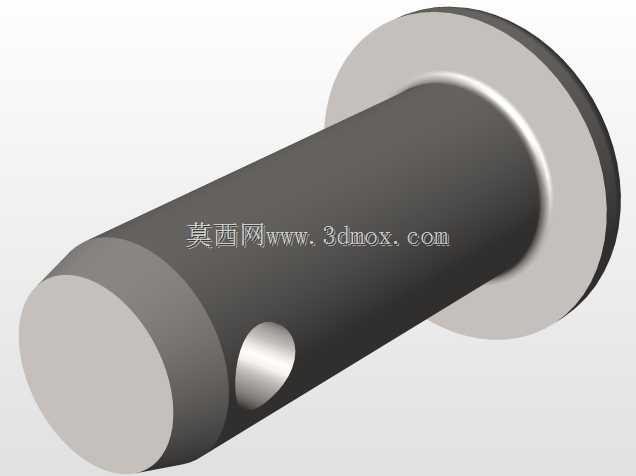

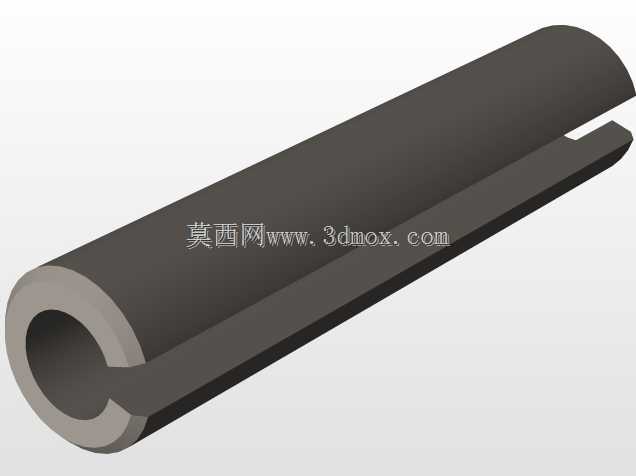

军用标准带环杆状连接定位别针结构

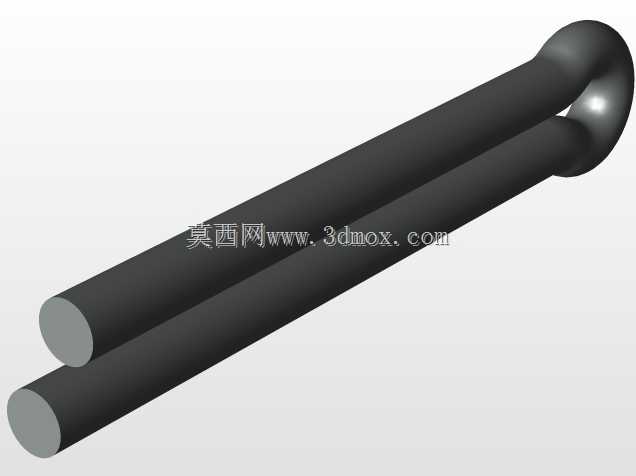

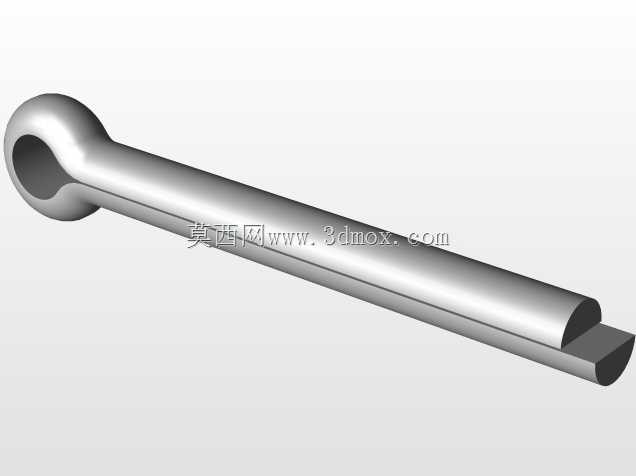

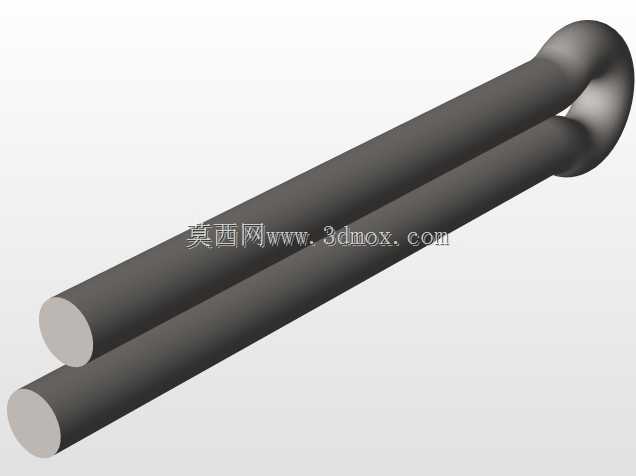

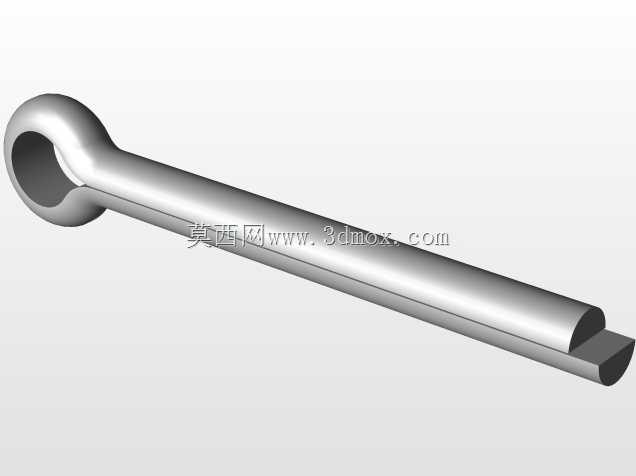

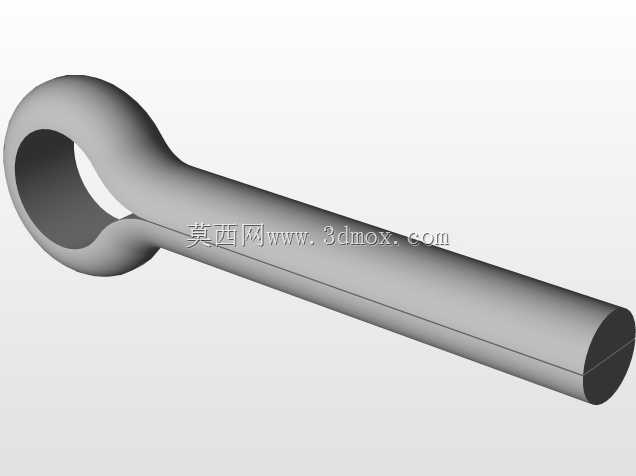

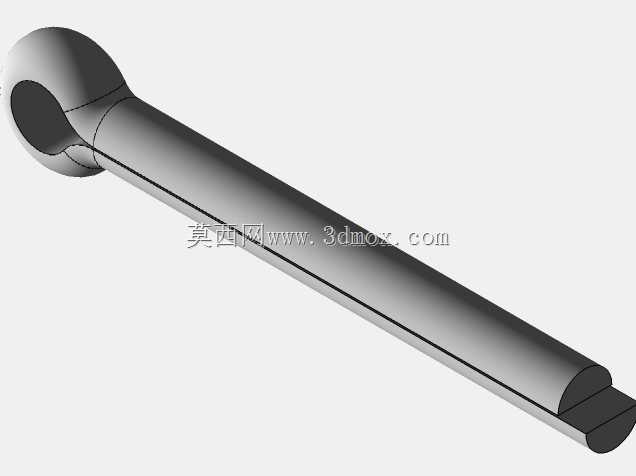

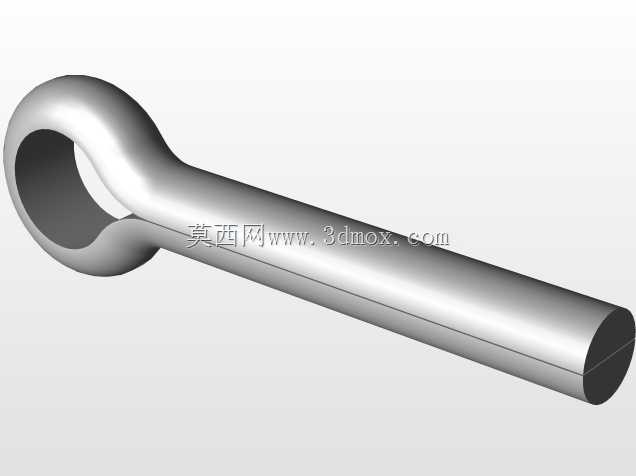

这类带环杆状的别针结构，在军用装备的机械连接场景中应用十分广泛，从轻武器的组件限位、机载设备的快拆结构固定，到野战保障装备的铰接部位防脱，都能见到这类零件的身影。它的核心作用是在需要频繁拆装、同时要保证连接可靠性的铰接点位，替代普通销钉实现防脱限位，避免设备在振动、冲击工况下出现连接件松脱失效的问题。从结构设计逻辑来看，头部的环形结构是整个零件的受力关键，环孔的内径尺寸需要匹配配套的铰接销轴外径，保证穿装后环面与销轴端面的贴合度，避免出现旷量；环部与杆身的过渡区域采用大圆弧平滑过渡，目的是分散交变载荷下的应力集中，毕竟军用装备往往要承受高低温交变、冲击振动等复杂工况，应力集中很容易导致零件在过渡位置出现疲劳断裂。杆身部分采用等直径圆柱设计，表面粗糙度需要控制在合理区间，既保证穿装时的顺畅度，又不会因为表面过于光滑导致锁紧后出现滑移；杆身末端做了小角度倒角处理，方便现场装配时快速对准销孔，减少野战条件下的装配耗时。在安装边界上，这类别针穿装完成后，杆身需要伸出被连接件端面一定长度，保证开口端掰开后能牢牢卡在连接件外侧，不会因为振动出现回退；头部的环形结构外径要小于铰接部位的沉孔尺寸，避免装配后环部突出于安装面，干涉周边其他部件的运动轨迹。不同于民用普通开口销，军用标准的这类别针在材质选择上更侧重环境适应性，需要兼顾足够的韧性与强度，掰开锁紧时不会出现脆断，同时长期在高湿、高盐雾环境下使用也不会出现锈蚀卡滞，保证装备维护时能顺利拆卸。在实际选型过程中，设计人员需要根据铰接部位的销轴直径、被连接件的总厚度，匹配对应规格的别针，既要保证杆身长度足够实现锁紧，又不能因为杆身过长导致多余部分突出过多，刮擦周边线缆或者操作人员。建模过程中，环部与杆身的相贯线处理是细节重点，需要保证曲面过渡自然，没有建模棱角，否则后续做有限元分析时会在相贯位置出现虚假应力集中点，影响结构强度校核的准确性；同时杆身的圆柱度公差需要在建模时提前考虑，预留后续加工的工艺余量，保证成品零件的装配适配性。
