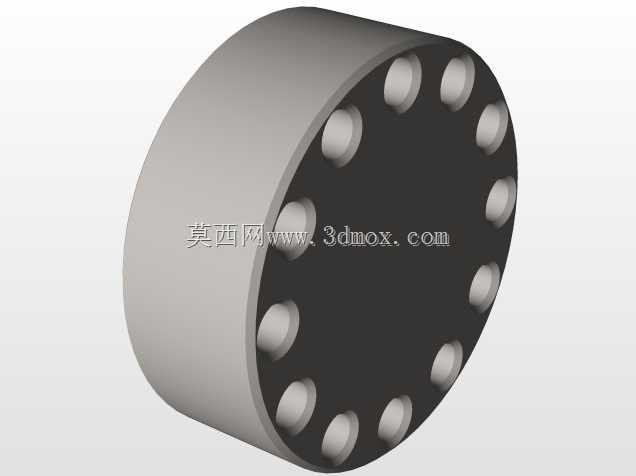

端面带均布凸柱的圆柱式车轮结构

这类端面排布均匀凸柱的圆柱轮结构，常应用在轻载输送线的从动轮组、小型仓储搬运设备的行走端、教具类机械传动演示平台中，区别于常规带辐条的车轮，整体采用实心圆柱基体设计，轮体侧面为连续光滑圆柱面，和接触轨道或地面贴合时接触面积更大，单位面积承压更小，在软质接触面工况下不容易出现压痕或卡滞。设计阶段首先要确认轮体的安装边界：轮体内孔为同轴光孔设计，可直接套接在对应直径的固定轴上，配合公差建议选间隙配合满足转动需求，端面的均布凸柱并非装饰结构，一方面可以作为传动销位，和带对应凹槽的驱动盘配合实现扭矩传递，替代传统键连接的装配形式，降低小尺寸轴系的加工难度，另一方面凸柱沿端面圆周等角度排布，可配合光电传感器实现转速检测，每经过一个凸柱触发一次计数信号，无需额外安装码盘即可实现简单的转速反馈。从结构强度角度考量，轮体基体和端面凸柱采用一体化结构设计，不存在装配间隙，反复启停工况下不会出现凸柱松动脱落的问题，轮体的轴向厚度可根据实际承载需求调整，厚度越大整体抗侧向倾覆能力越强，适合在有一定侧向力的导向行走场景使用。实际选型时需要注意，端面凸柱的突出高度不宜过大，否则和驱动盘配合时容易出现啮合卡滞，凸柱的端部做了小圆角过渡，装配时可以自动导正对位，降低装配对位的精度要求，轮体的外圆柱面可根据使用场景包覆橡胶、聚氨酯等材质提升摩擦力，金属基体本身可直接用于金属轨道的滚动接触场景，耐磨性能更优。这类轮结构没有复杂的曲面特征，建模时先绘制轮体的基体圆柱，再通过圆周阵列命令生成端面的所有凸柱，仅需控制凸柱的分布圆直径、凸柱直径、凸柱伸出长度三个核心参数即可完成参数化调整，可快速适配不同轴径、不同传动扭矩需求的使用场景，在小型自动化设备、非标输送机构的行走轮系设计中复用率很高。
