镂空式圆柱锁紧连接构件结构设计

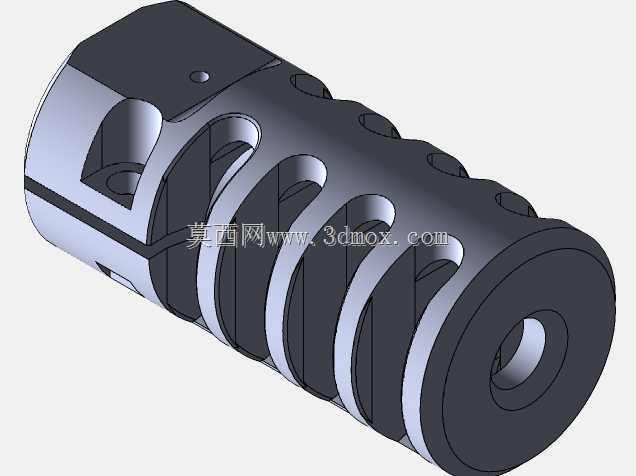

　　在工装夹具、轻载传动连接以及户外装备的锁紧定位场景中，这类带周向镂空的圆柱构件常被用作两段杆状部件的中间连接锁紧单元，核心作用是在不额外增加连接段整体重量的前提下，实现两段对接部件的同轴定位与周向防转，同时预留足够的形变空间来适配对接件的尺寸公差，避免硬配合导致的装配卡滞或应力集中问题。从结构设计逻辑来看，构件整体采用同轴圆柱基体作为主体承载结构，一端设置带定位销孔的扁方结构，用于和对接端的卡槽配合实现周向限位，防止连接后出现相对转动；另一端为内孔直通的圆柱套结构，内孔的尺寸公差按照基孔制间隙配合设计，可适配对应直径的圆杆类部件插入，插入深度可根据实际装配需求调整，配合侧面的紧定螺钉实现轴向位置锁定。

　　周向分布的多道弧形镂空槽是该构件的核心设计点，这类镂空并非单纯为了减重，每道镂空槽的宽度、圆弧过渡半径都经过受力校核：槽体沿轴向等距分布，相邻槽之间的筋条承担主要的径向抱紧力，当内孔插入对接杆后，筋条可在锁紧力作用下产生微小的弹性形变，均匀包裹住对接杆的外圆面，相比全实心的圆柱套结构，这种带镂空筋条的结构抱紧力分布更均匀，不会出现局部应力过大导致的对接杆表面压痕，同时镂空槽也可作为装配时的观察窗口，方便操作人员确认对接杆的插入深度是否到位，也能在户外使用场景下排出进入连接段的泥沙、积水，避免长期使用后出现锈蚀卡滞的问题。从安装边界来看，构件的最大外圆直径为统一基准尺寸，扁方端的对边距离小于外圆直径，可适配常规的开口扳手进行锁紧操作，

　　不需要定制专用工装；整体长度根据对接需求设置，两端的对接段长度比例经过优化，扁方端的卡入深度足够承受额定的扭转力矩，不会在受载时出现脱开问题，内孔端的插入深度满足轴向锁紧的摩擦力要求，即使在振动工况下也不会出现轴向窜动。细节处理上，所有镂空槽的边缘都做了R角过渡，避免铣削加工后出现锐边应力集中，同时也防止装配时划伤操作人员；内孔的入口端做了倒角导向，方便对接杆快速插入找正，不需要反复调整同轴度；扁方上的定位销孔位置经过同轴度校核，销孔中心与构件轴线的垂直度控制在公差范围内，保证定位销装入后不会出现别劲的问题。在实际选型应用中，这类构件可根据使用场景的载荷大小调整筋条的厚度与镂空槽的数量，轻载场景下可适当增加镂空比例进一步减重，

　　重载场景下可减小槽宽、增加筋条厚度提升整体刚性，材质可根据使用环境选择碳钢发黑处理或者不锈钢材质，碳钢版本适合室内工装场景，成本更低且刚性足够，不锈钢版本适合户外潮湿或者有腐蚀介质的场景，不需要额外做表面防锈处理。建模过程中需要注意镂空槽与圆柱基体的布尔运算精度，避免出现面重叠或者缝隙导致的工程图导出错误，所有配合面的尺寸公差需要在建模时直接标注在三维特征中，方便后续出工程图时直接调用，不需要二次标注；同时要注意筋条部分的最小壁厚满足加工工艺要求，避免出现铣削时刀具震颤导致的壁厚不均问题，镂空槽的圆弧半径要匹配常用的立铣刀规格，减少定制刀具的使用成本。
