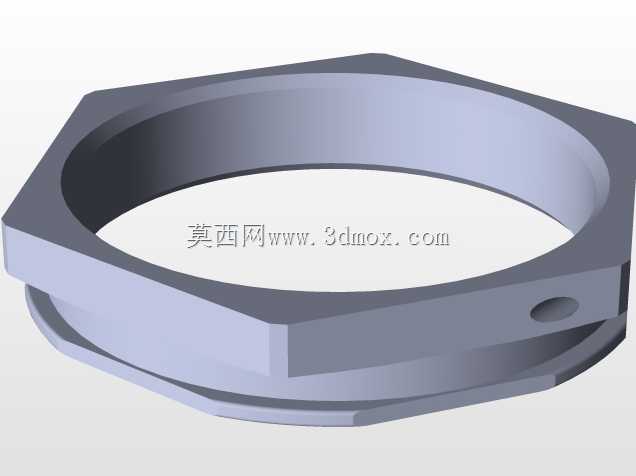

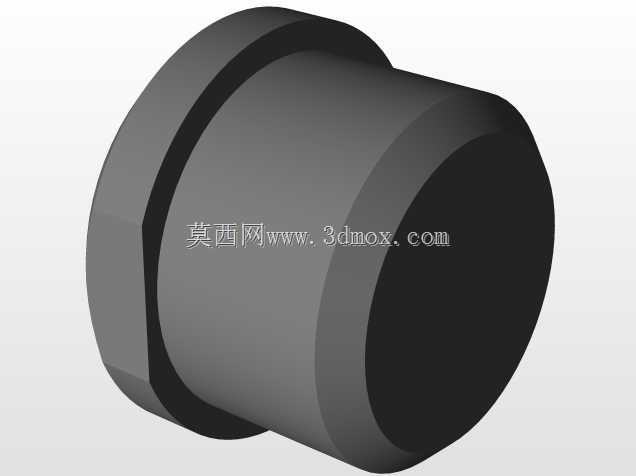

外六角带侧孔薄壁锁紧连接环结构设计

　　这款带侧孔的外六角薄壁环件，在通讯设备腔体、小型机电产品的装配链路中承担轴向锁紧与周向防松的核心作用，区别于常规标准六角螺母，其整体采用大径宽幅薄壁设计，适配安装空间局促、轴向压紧面接触宽度不足的装配场景，常见于射频模块壳体拼接、手持通讯终端内部结构限位、小型精密仪器的层叠组件固定工位。从结构设计逻辑来看，外六角的对边尺寸严格匹配通用标准扳手的夹持公差，既保证手动装配时的受力面足够，不会因为边角应力集中导致拧紧时崩边，又控制了六角外缘的外接圆直径，避免与周边相邻的元器件、走线槽产生干涉。环体内壁为光滑通孔设计，没有加工内螺纹，这一设计并非疏漏，而是对应无螺纹拉杆、光轴定位柱的压紧工况——使用时环件套在光轴外侧，

　　通过侧孔内拧入的紧定螺钉实现与轴体的相对位置锁定，相比传统螺纹锁紧，这种结构不会在光轴表面留下螺纹咬合的压痕，也能在轴径存在微小公差波动时实现无级位置调整，适配不同批次轴件的尺寸偏差。环体的轴向厚度经过反复校核，在保证足够压紧强度的前提下尽可能做薄，整体厚度仅为外接圆直径的六分之一左右，既减少了零件本身的材料占用，也压缩了装配后的轴向总尺寸，满足消费类通讯产品对内部空间利用率的严苛要求。环体上下两端的压紧面均做了精整加工，平面度控制在0.05mm以内，保证压紧时与被连接件的接触面完全贴合，不会出现偏载导致的局部应力集中，避免长期受振动后出现松动移位。侧孔的位置设置在六角面其中一个平面的中心位置，孔轴线垂直于环体中心轴线，

　　孔口做了微小倒角，方便紧定螺钉的导入，同时孔的深度控制在环体壁厚的三分之二处，不会钻穿内壁对面的环壁，保证螺钉拧紧后有足够的螺纹啮合长度，同时不会因为孔深过深导致环体整体结构强度被削弱。从安装边界来看，这款环件的最小安装避让空间仅需比对边尺寸大2mm即可，扳手操作空间预留3mm的周向间隙就能完成手动拧紧作业，不需要额外的专用工装，适配流水线批量装配的效率要求。在实际工况验证中，这类环件常搭配平垫使用，分散压紧面的压强，避免被压件为薄壁塑料或压铸铝件时出现表面压痕，侧孔内的紧定螺钉通常选用尼龙圈防松类型，在设备经受运输振动、日常使用跌落冲击时，依然能保持锁紧力不衰减，不会出现环件移位导致的内部组件松脱故障。

　　设计过程中特意将六角的边角做了微小的倒钝处理，去除加工后的锐边毛刺，避免装配工人操作时被划伤，也防止锐边刮伤设备内部的柔性排线、绝缘垫片等易损部件。环体的底部外缘做了一圈微小的定位止口，止口直径与被连接件的安装孔间隙配合，装配时可以快速实现环体与安装位的同轴定位，不需要反复调整对齐，大幅提升装配效率。相比传统的厚壁螺母，这款薄壁环件的重量降低了40%以上，对于对整机重量敏感的手持通讯设备来说，能有效降低整机负重，提升握持使用的舒适感。在材料选型适配性上，这款结构既可以采用不锈钢材质加工应对户外通讯设备的防腐蚀需求，也可以采用铝合金材质做表面阳极氧化处理，满足消费电子产品的轻量化与外观配色需求，还可以采用工程塑料注塑成型，用于对绝缘性能有要求的电路模块固定工位，结构本身的通用性极强，只需要调整尺寸参数就能适配不同直径的光轴、不同锁紧力要求的装配场景。
