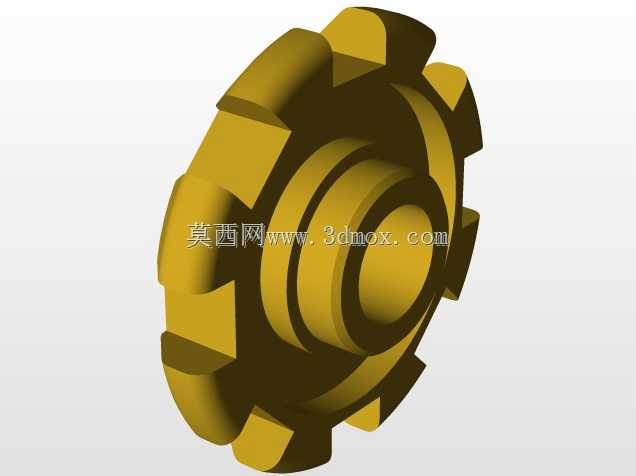

这款带凸齿的轮类零件,在间歇传动机构、定位输送装置、小型棘轮组件中有着广泛的应用场景,区别于常规渐开线齿轮的连续啮合传动,该轮件的凸齿结构更适配需要步进式传动、定角度锁止的工况,常见于小型自动化送料机构、工位转台的分度组件、便携设备的调节旋钮阻尼结构中,能够在不搭配复杂棘轮爪的前提下,实现单方向的步进传动配合,或是在轻载场景下完成周向的定位卡合。从结构设计逻辑来看,轮体采用阶梯式同轴布局,中心区域设置多层阶梯轮毂,最内层的通孔为安装轴孔,可与对应直径的传动轴形成间隙配合,轮毂的阶梯端面可作为轴向定位面,与轴用挡圈、轴肩配合完成轮件的轴向固定,避免传动过程中出现轴向窜动。外层的轮缘部分均匀分布8个梯形凸齿,齿形采用大圆角过渡设计,
没有尖锐的应力集中棱边,在传动啮合过程中,齿面与配合件的接触为面接触而非线接触,能够有效降低接触应力,提升轻载工况下的零件使用寿命,同时大圆角的设计也降低了注塑或粉末冶金加工时的成型难度,减少脱模或烧结过程中的缺陷概率。在尺寸边界的考量上,轮体的最大外径由凸齿的齿顶圆决定,轮毂的最小内径适配常用的微型传动轴直径,轮体的轴向厚度控制在适配薄型安装空间的范围内,安装时无需额外预留过大的轴向空间,可直接嵌入紧凑的机构腔体内部。凸齿的齿高经过匹配计算,既保证啮合时的卡合深度足够,不会出现传动滑脱的问题,又不会因为齿高过大导致啮合过程中出现卡滞、撞击异响的问题,齿侧的倾斜角度经过优化,在配合弹性卡爪使用时,能够实现顺畅的单向步进转动,
反向转动时凸齿会与卡爪形成锁止,满足单向传动的功能需求。轮体的材质可根据实际工况选择,轻载低转速场景下可采用POM、尼龙等工程塑料注塑成型,具备自润滑特性,无需额外添加润滑脂即可长期运行,有一定强度要求的场景可采用锌合金压铸或是45号钢机加工成型,表面做发黑处理提升防锈能力。在实际装配过程中,需要保证轮体的安装轴与配合卡爪的安装面垂直度公差控制在0.05mm以内,避免因为安装倾斜导致凸齿与卡爪出现偏磨,长期使用后出现传动精度下降的问题。轮体的轮毂端面与安装支架之间可添加薄型尼龙垫片,既可以调整轴向间隙,又能减少转动过程中的端面摩擦,降低运行阻力。该轮件的凸齿分布均匀性直接影响传动的步进精度,建模过程中采用圆周阵列的方式完成凸齿布局,
保证每个齿的位置度公差一致,相邻齿之间的夹角误差控制在0.1度以内,确保每一次步进的角度一致,不会出现送料步距不均、定位偏差的问题。不同于常规的棘轮齿形,该轮件的凸齿顶面为平面设计,在需要临时周向固定的场景下,可直接通过顶丝抵在凸齿顶面完成锁止,无需额外在轮毂上加工顶丝孔,简化了装配流程。在通讯类便携设备的调节机构中,这类轮件常被用作档位调节轮,凸齿与弹性弹片配合,转动时会产生清晰的档位顿挫感,给使用者明确的档位反馈,同时能够保证调节完成后档位不会因为轻微震动出现偏移。在小型输送线的分度机构中,该轮件可与气缸驱动的插销配合,每一次插销伸出卡入齿槽,即可推动轮体转动固定角度,实现输送线上工件的等距输送,结构简单可靠,维护成本远低于复杂的凸轮分割器,适合轻载、低转速的分度场景。建模过程中对所有的棱边都做了R0.3以上的圆角处理,既避免了加工过程中出现锐边割手的问题,又能有效降低热处理过程中的应力集中风险,对于金属材质的轮件,圆角过渡能够大幅提升零件的疲劳强度,在反复冲击载荷的作用下不易出现齿根断裂的问题。轮体的中心轴孔公差采用H7级精度,与g6级精度的传动轴配合时,既能保证转动顺畅无卡滞,又不会出现过大的径向间隙,避免传动过程中出现晃动。
