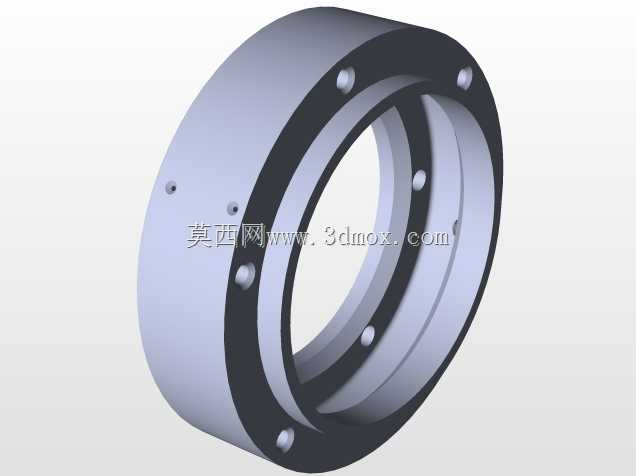

带安装孔位的环形法兰连接构件

　　做了快十年机械结构设计，这类带周向安装孔的环形法兰构件，在工业管路对接、旋转轴端密封连接、筒体端盖装配场景里的出镜率极高，很多刚入行的建模新手容易忽略这类零件的安装边界细节，最后出的模型导到装配体里要么孔位对不上，要么配合面留的加工余量不对，到生产环节直接出问题。先从实际用途说，这个构件核心作用是实现两个同轴部件的刚性对接，同时靠端面的贴合精度保证连接部位的同轴度与密封性能，不管是气动管路的筒体对接，还是旋转设备的端盖固定，甚至是光学设备的镜筒连接段，都能看到这类结构的身影，它不像平焊法兰那样需要额外焊接坡口，整体是一体化车削成型的结构，刚性比拼接式的连接环好很多，适合中低速、中等载荷的同轴连接场景。从设计思路上拆解这个构件，

　　首先要确定的是内孔直径，这个尺寸直接决定了它的通径规格，内孔的公差一般选H7级，保证和对接的筒体或者轴套能实现间隙配合或者过渡配合，不会出现装配卡滞的问题。然后是外圆尺寸，外圆比内孔单边宽出的距离，刚好够布置周向的安装孔，不会因为孔位离内外壁太近导致壁厚不足，受力的时候出现开裂。周向的安装孔是均匀分布的，建模的时候要注意孔的中心圆直径公差，这个尺寸直接决定了和对接件的孔位能不能对齐，很多新手建模的时候只标孔的大小，不标中心圆的位置度，实际装配的时候螺栓穿不进去，还要重新扩孔，非常麻烦。这个构件的端面有一圈凸起的止口结构，这个细节很关键，止口的作用是装配的时候直接实现径向定位，不需要反复调整同轴度，对接的时候把止口卡进对接件的凹槽里，

　　两个零件的同轴度自然就保证了，比靠螺栓孔定位的精度高至少两个等级，而且能承受一定的径向载荷，不会因为设备运行的振动导致连接部位错位。再看安装边界的设计，构件的轴向厚度是根据连接载荷算的，太薄的话螺栓拧紧的时候会出现端面变形，导致密封面贴合不严出现泄漏，太厚的话会增加不必要的重量，还会占用轴向的安装空间，一般这类中等规格的法兰环，厚度控制在内外径差值的三分之一左右，既能保证刚性，又不会浪费材料。周向的安装孔是沉孔还是通孔？从模型结构看是通孔，适合用螺栓穿装后背面加螺母锁紧的安装方式，如果是端盖固定的场景，也可以改成螺纹孔，直接从对面拧螺栓固定，不需要预留螺母的安装空间。另外构件上还有几个小的径向孔，这些孔不是工艺孔，

　　是用来安装定位销或者注油嘴的，在需要定期润滑的旋转连接场景里，径向孔可以接注油管路，给内部的密封件或者轴承补充润滑脂，要是需要精准定位的场景，这些孔可以打入圆锥销，把两个对接件的周向位置完全锁死，避免运行的时候出现相对转动。建模的时候要注意各个倒角的处理，内外孔的端面都要做1×45度的倒角，一是方便装配的时候导入，不会刮伤对接件的配合面，二是去除机加工的毛刺，避免安装的时候毛刺掉落到设备内部造成卡滞。安装孔的两端也要做小倒角，避免螺栓穿入的时候被孔口的锐边刮伤螺纹。很多新手建模的时候容易忽略这些工艺倒角，觉得不影响整体结构，实际生产的时候工人还要额外补加工序，增加不必要的成本。从实际选型的角度说，选这类构件的时候首先要确认内孔通径满足过件或者过轴的需求，然后核对安装孔的中心圆直径和孔数和现有对接件匹配，还要看端面的止口尺寸能不能和对接件的凹槽配合，要是用在有密封要求的场景，还要在止口外侧预留密封槽的位置，安装O型圈实现端面密封，这个模型的端面预留了足够的密封槽布置空间，不需要额外修改结构就能直接加密封结构。另外这个构件的材质一般选45号钢或者铝合金，根据使用场景的载荷和重量要求选，要是用在腐蚀环境里，也可以换成304不锈钢，建模的时候已经留好了足够的壁厚余量，就算做表面处理比如氧化或者镀锌，也不会影响配合尺寸。
