可倾式液晶显示屏支撑固定支架结构

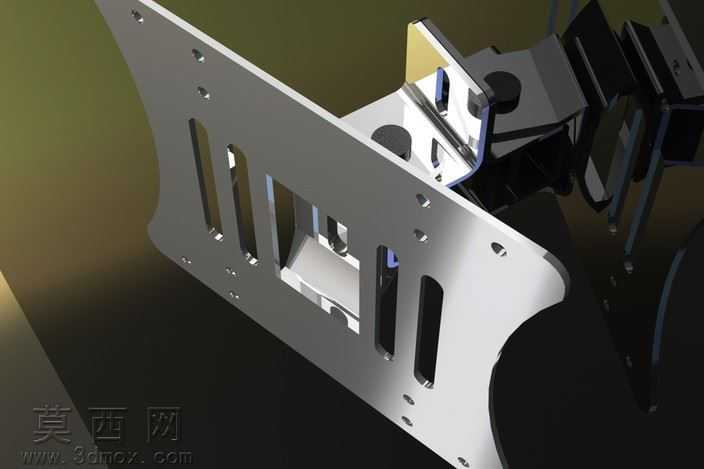

本作品为可倾式液晶显示屏支撑固定支架，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循五金冲压件与机加工件的成型工艺规范，对每一处安装孔位、折弯圆角、装配间隙都做了精准的尺寸约束，确保模型可直接对接后续的生产加工环节。渲染阶段采用金属材质写实表现方案，主体金属板材部分赋予磨砂镀锌钢板材质，调整材质的粗糙度、金属度参数还原冷轧钢板经表面处理后的细腻哑光质感，转轴与卡扣部件赋予亮面镀铬材质，通过环境HDR贴图的光影反射，突出金属机加工件的精密光洁质感，背景采用低饱和度暗调渐变，将视觉焦点集中在支架的结构细节上，多角度渲染图清晰展现了支架的正面安装面、侧面调节结构与背部卡扣的装配关系。结构设计上，主体安装板采用带弧形收边的钣金结构，板面开设多组长条形减重孔，在保证整体结构刚性的前提下有效降低支架自重，同时长孔也可兼容不同孔距的显示屏安装需求，提升产品适配性；支架中部设置枢轴转动结构，通过阻尼转轴实现显示屏的俯仰角度调节，调节行程覆盖日常使用的常用俯仰角度，转动阻尼经过结构参数匹配，保证调节后屏幕可稳定停留在指定角度不会自行下坠；侧边设置快装卡扣结构，可实现显示屏与支架的快速拆装，无需额外工具即可完成屏幕的装卸操作，降低安装维护的操作难度。设计思路围绕显示屏安装的实用性与通用性展开，首先明确支架需要承载的显示屏尺寸与重量范围，以此为依据确定钣金板材的厚度与转轴的阻尼参数，安装孔位采用行业通用的VESA安装孔距标准，同时预留额外的调节余量，兼容更多非标准孔距的显示设备；整体结构摒弃多余的装饰性设计，所有造型特征都服务于结构功能，弧形收边设计既可以避免钣金锐边划伤安装人员，也能优化支架的视觉观感，减重孔的排布经过力学仿真验证，避开应力集中区域，保证长期承重下不会出现板材变形问题；装配结构采用模块化设计，主体钣金板、转轴组件、卡扣部件均可独立拆分，方便后续生产过程中的零件替换与表面处理工序，各部件之间的连接采用标准紧固件，降低生产装配的复杂度，也方便用户后期的维护调整。
