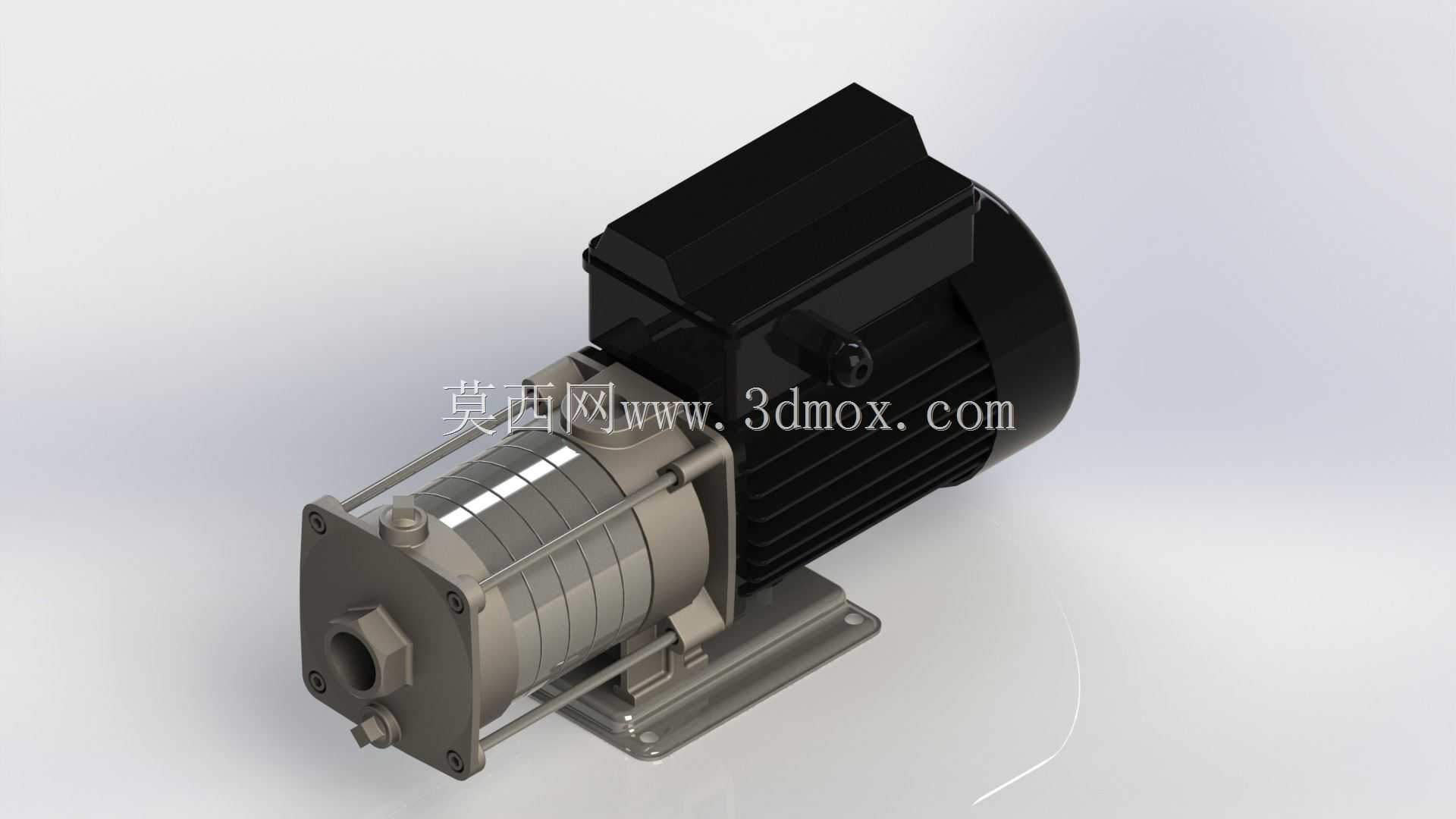

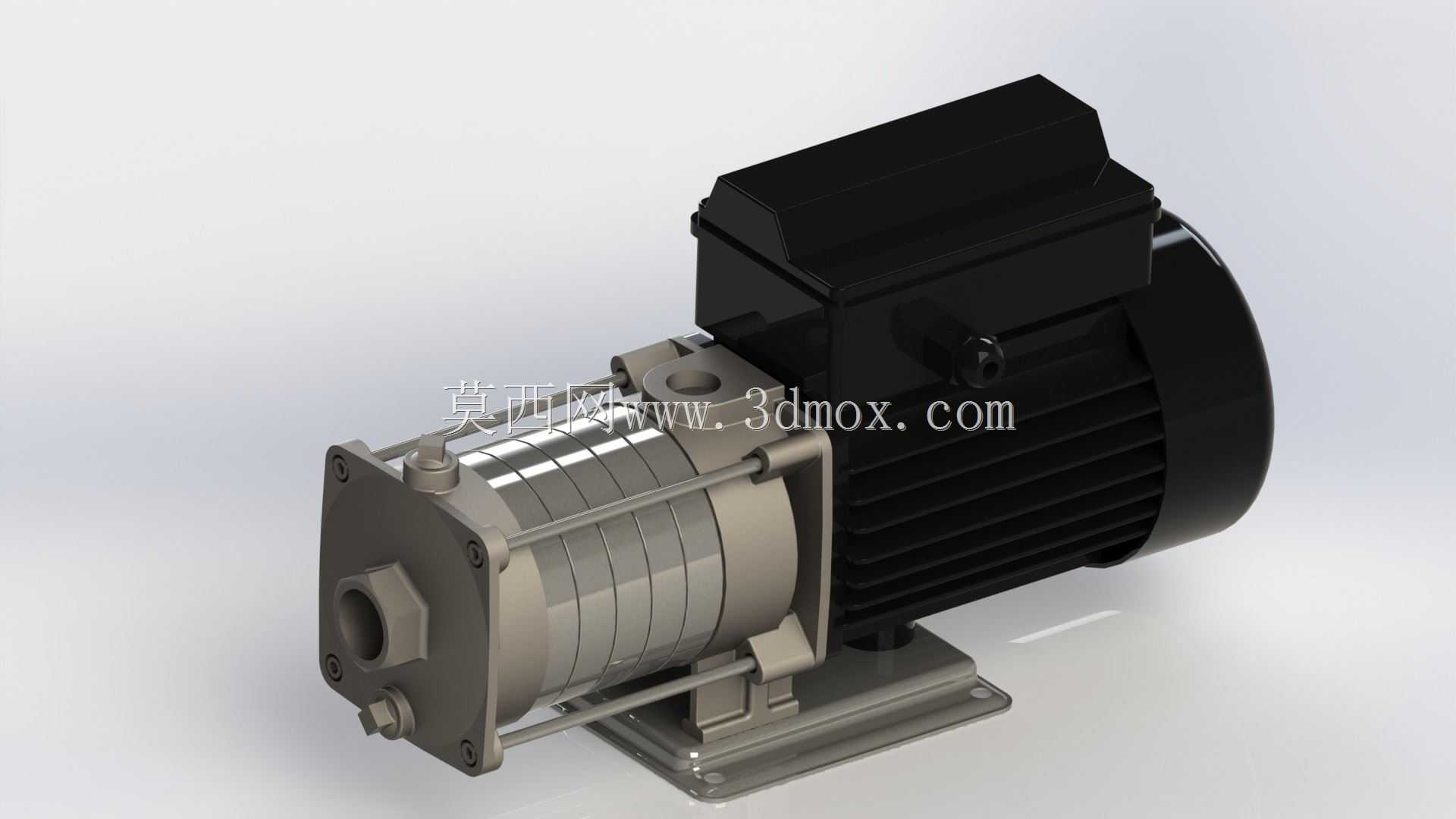

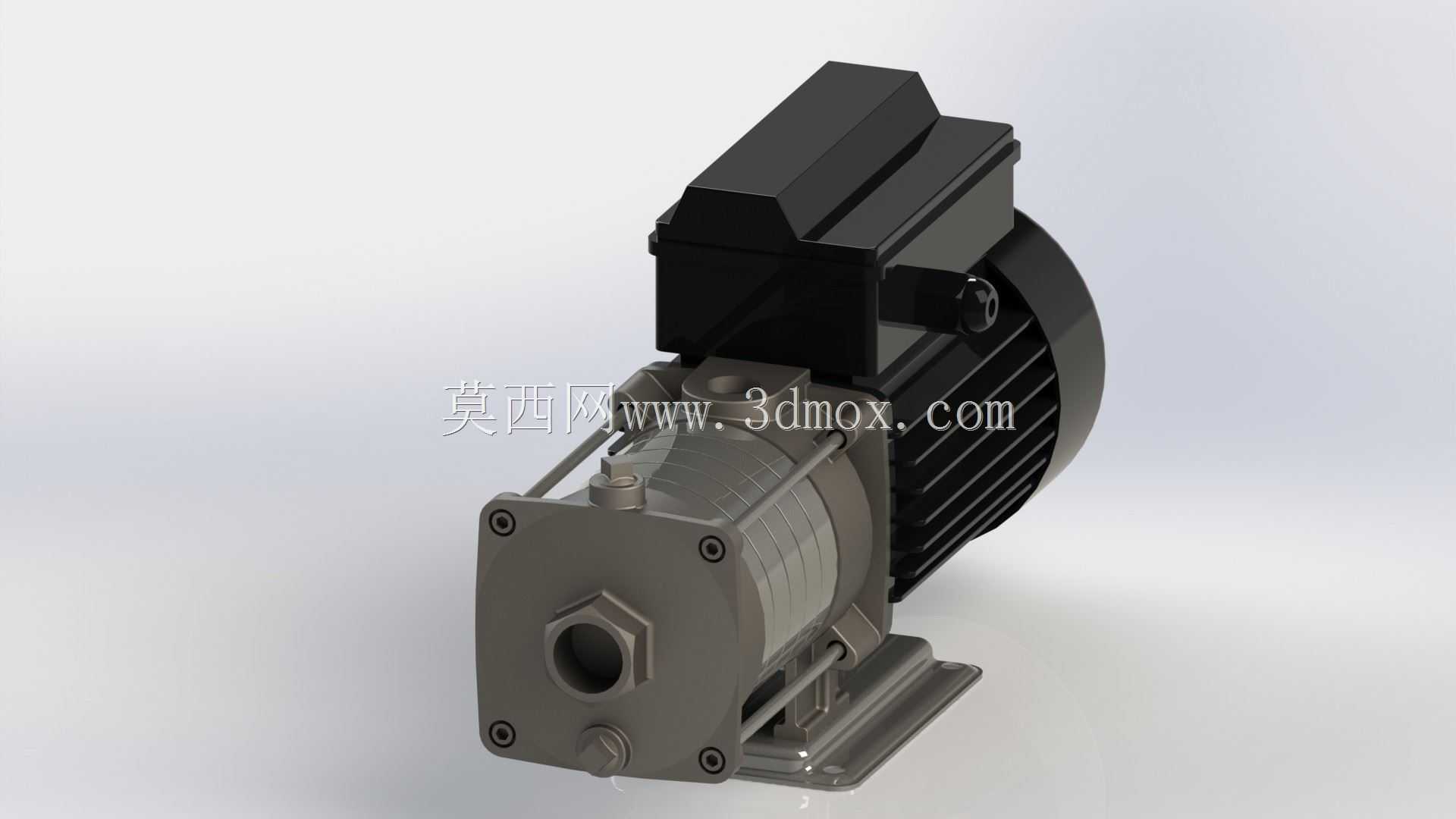

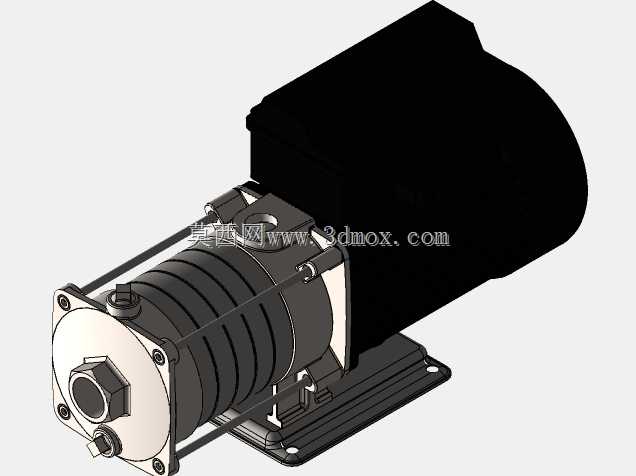

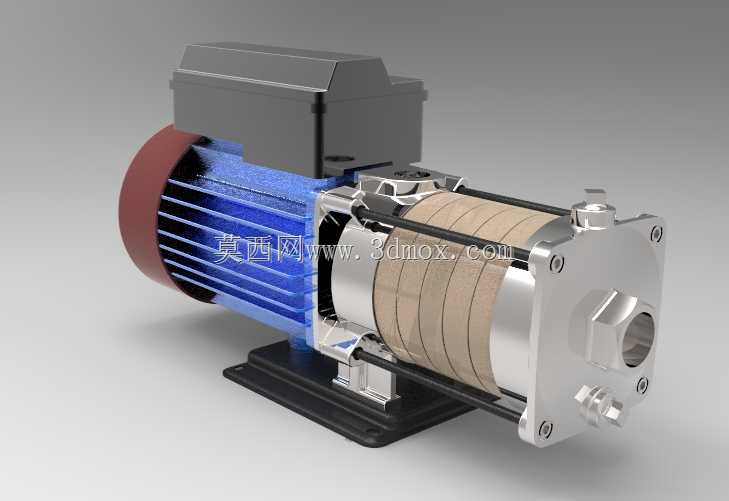

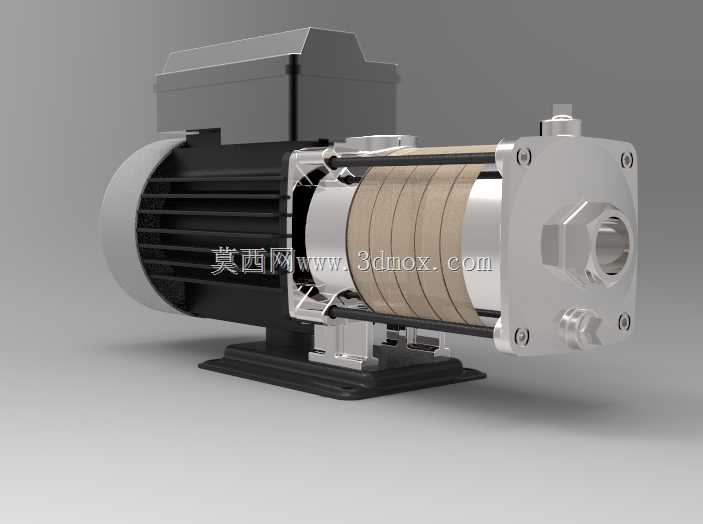

卧式多级离心泵结构三维设计

这款卧式多级离心泵的三维结构设计，首先要考虑民用建筑供水、小型工业循环水系统、暖通空调水回路这类常见的应用场景，这类场景对泵的占地尺寸、运行稳定性、进出口适配性都有明确要求，设计之初就需要把安装边界条件放在首位。从实际用途来看，该泵主要用于清洁水类介质的输送与增压，适配1英寸口径的管路连接，能够满足中小流量、中等扬程的输水需求，在楼宇二次供水、设备冷却水循环、小型水处理系统中都能适配使用。功能特性上，采用电机与泵体直联的卧式结构，多级叶轮串联的结构形式可以在较小的整机体积下实现更高的输出扬程，泵体侧的进出水口采用同轴水平布置，能够直接对接同标高的管路，减少管路弯头的使用，降低沿程阻力损失；底座采用一体式铸造安装脚，预留的安装孔位可以直接固定在混凝土基础或者型钢支架上，安装时不需要额外制作过渡连接架，减少现场安装的工作量。设计思路上，首先确定电机与泵腔的同轴度公差，直联结构对同轴度要求较高，建模时需要将电机输出轴与泵轴的配合公差、轴承位的定位尺寸做精准约束，避免运行时出现径向跳动；其次是多级叶轮的级间密封结构，每一级叶轮的导流壳配合面都做了止口定位设计，减少级间泄漏，提升泵的容积效率；泵体的外壳采用拉杆式紧固结构，几根长拉杆贯穿电机端盖与泵头端板，将多级导流壳压紧固定，这种结构相比壳体一体式铸造的形式，更方便后期拆解维护叶轮与密封件。外形尺寸方面，整机长度控制在适配小型设备间安装的范围，电机部分的外径与泵体部分的外径差做了平滑过渡，不会出现突兀的结构凸起，安装时的宽度方向尺寸可以满足并排布置多台泵的间距要求，高度方向因为是卧式布置，相比立式多级泵对安装空间的竖向高度要求更低，适合在层高有限的设备夹层或者地下设备间使用。进出口的位置距离底座安装面的高度做了统一设计，对接标准1英寸管路时，管路中心标高与常见的供水系统管路标高匹配，不需要额外做变径或者抬高降低管路的调整。建模过程中对泵体的散热筋结构、接线盒的安装位置、底座的加强筋结构都做了还原，电机外壳的散热筋沿轴向布置，能够在电机运行时通过空气自然对流带走热量，接线盒设置在电机顶部偏侧的位置，方便现场接线操作，不会与周边管路或者安装结构产生干涉；泵头位置的排气螺塞、放水螺塞的位置都做了预留，方便现场调试时排净泵腔内空气，检修时排空泵内残留的介质。
