多工位阵列式真空吸附工装夹具

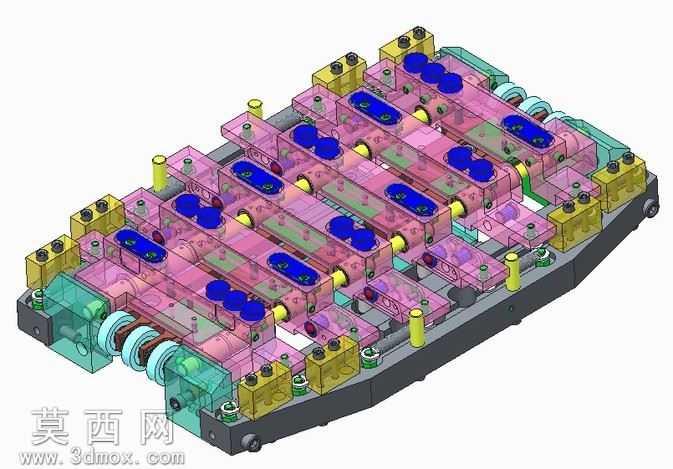

本模型为多工位阵列式真空吸附夹具，采用三维参数化建模完成整体结构设计，建模过程中严格遵循机械工装的装配逻辑与公差配合要求，对每一处连接结构、定位组件都做了完整的特征建模，无缺失的几何特征与装配干涉问题。模型整体采用模块化阵列布局，底座为高强度钢制承载结构，表面做了平整化处理以保证安装基准的平面度，上方沿横向与纵向规律排布多组独立真空吸附单元，每个吸附单元都配置了独立的密封胶圈安装槽、真空气路接口与定位挡块，可同时完成多件工件的同步吸附固定，大幅提升批量加工的装夹效率。模型在渲染阶段对不同功能部件做了差异化材质赋予：底座采用发黑碳钢材质，呈现哑光深灰金属质感；吸附模块的主体座体采用阳极氧化铝合金材质，呈现半透明玫红色工程塑料质感以直观展示内部气路走向；侧边的气路接头、导向柱采用黄铜与不锈钢材质，分别呈现亮金色与亮银色金属质感；端部的真空气路分配模块采用青绿色透明工程塑料材质，可清晰观察内部气路的连通结构。设计过程中重点考虑了真空密封的可靠性与装夹的通用性，每个吸附单元的密封槽尺寸经过适配计算，可适配不同规格的薄壁类、易变形工件的装夹需求，避免传统机械装夹造成的工件表面夹伤、变形问题；侧边配置的导向定位柱可快速完成工件的初定位，降低装夹对位的时间成本；端部的集成式气路分配块将多组吸附单元的气路集中管控，可通过单一气源接口实现所有工位的同步真空吸附与破真空释放，简化了外部气路的连接复杂度。整体结构兼顾了刚性与实用性，所有标准件如紧固螺丝、快插气嘴、导向轴都采用标准化参数建模，可直接导出工程图用于生产加工，适配各类CNC加工、检测工序的工件装夹需求，模型的装配层级清晰，可根据实际生产需求灵活调整吸附单元的数量与排布间距，具备较高的设计复用性。
