CSP帧跳汰机自行车架工装夹具三维设计

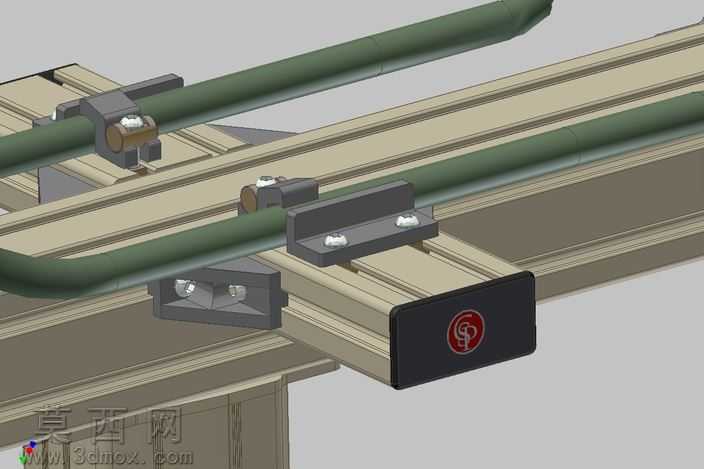

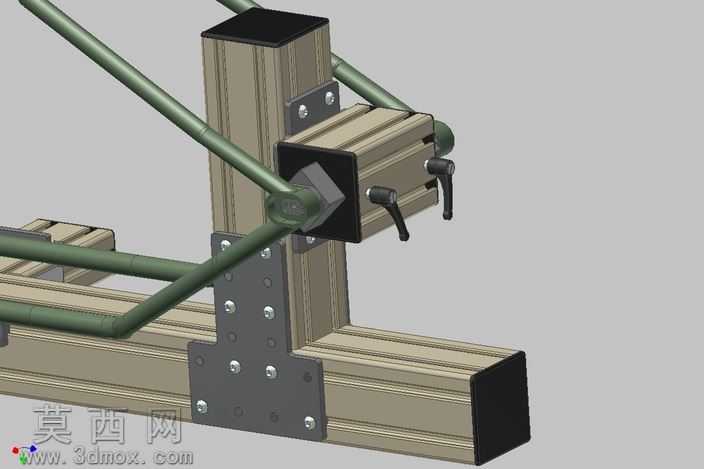

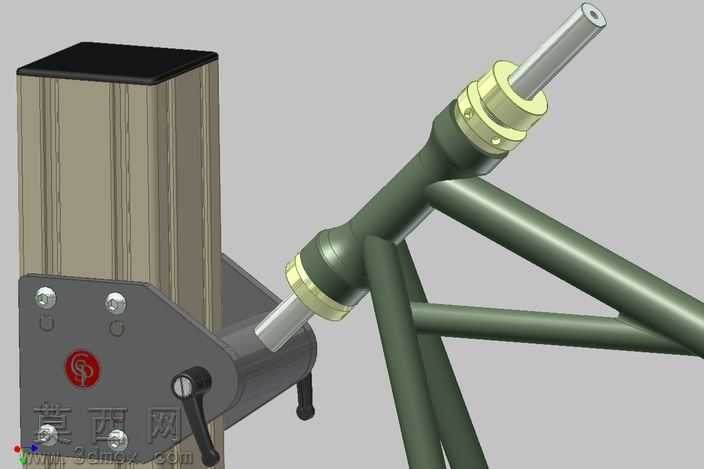

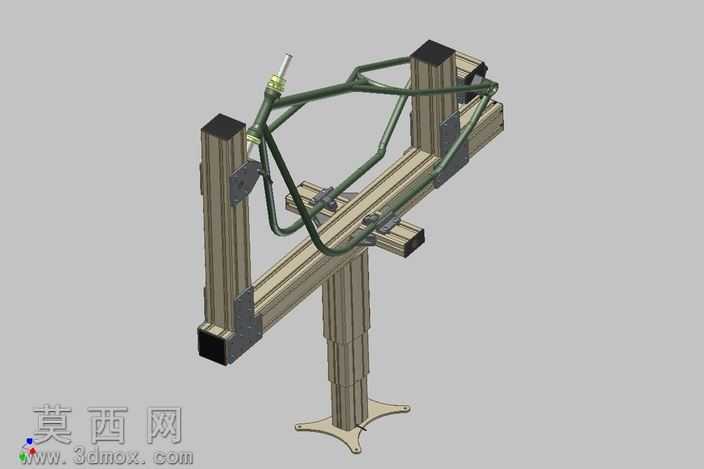

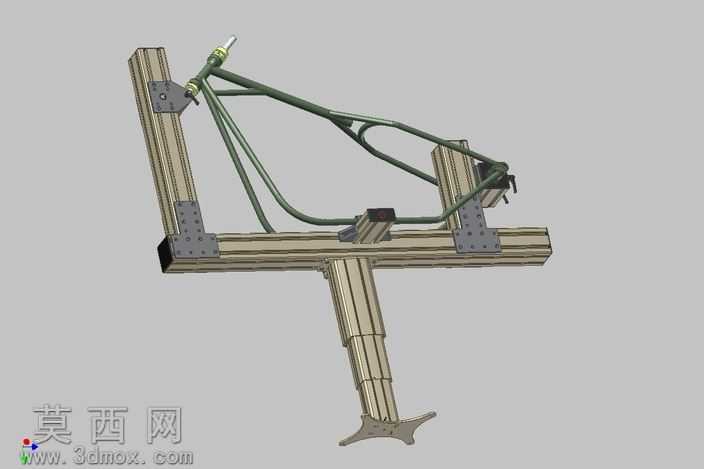

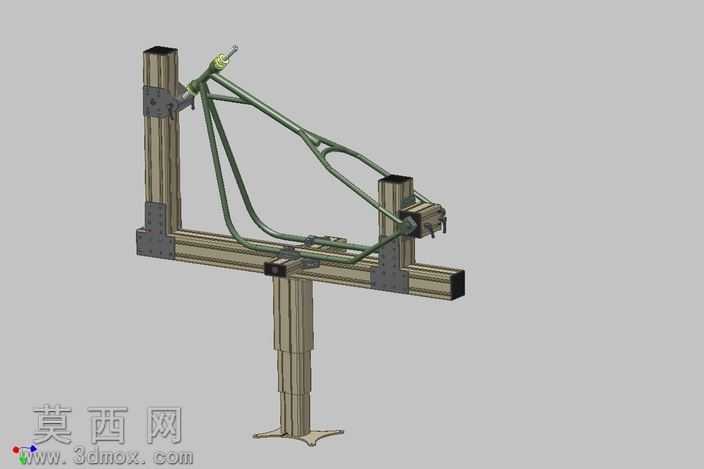

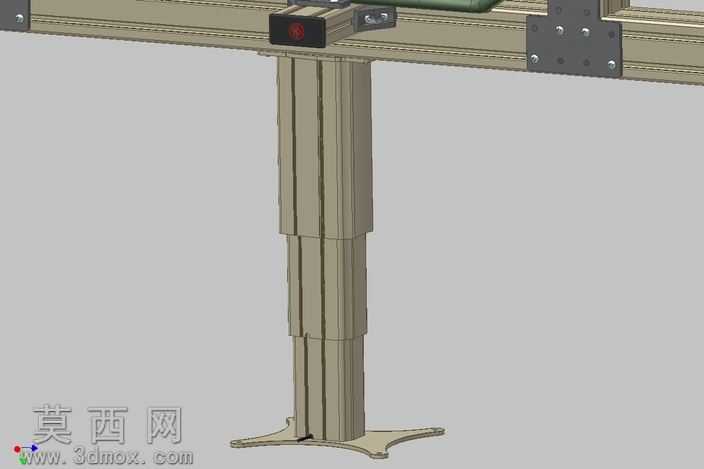

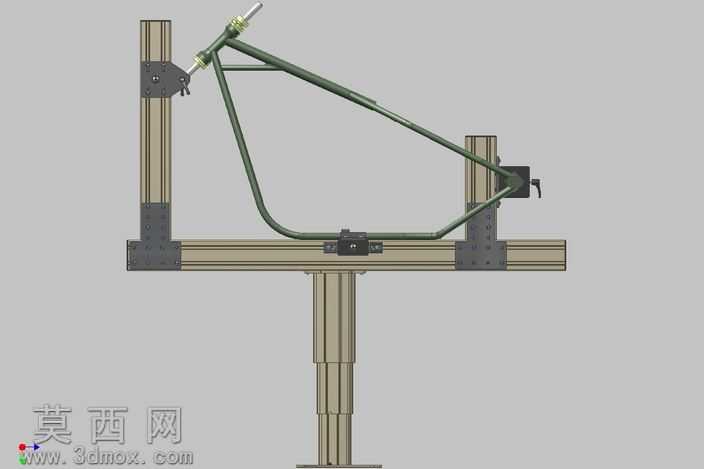

本作品为针对自行车车架CSP帧跳汰工序设计的专用工装三维模型，整体采用工业铝型材搭建主体支撑框架，建模阶段严格遵循铝型材模块化装配的设计逻辑，先完成标准欧标铝型材的截面草绘与拉伸建模，通过参数化约束控制型材的长度、安装孔位间距，确保各段型材拼接时的同轴度与垂直度误差控制在工装设计允许范围内。模型中所有角码连接块、T型螺栓、法兰螺母等标准连接件均按照实物尺寸1:1还原，未做简化省略，可清晰呈现铝型材框架的快装式连接结构。工装的核心定位夹持部分，针对自行车车架的异形管结构做了仿形定位块设计，建模时先导入自行车车架的参考曲面，提取车架头管、中管、后叉端的定位基准面，通过布尔运算切除定位块与车架接触区域的多余材料，保证定位块与车架管壁的贴合度，避免装夹时出现车架变形或定位偏移。夹持机构采用肘夹式快速压紧结构，建模时还原了肘夹的连杆传动结构，可直观展示压紧状态下的锁止受力路径，同时在压紧块与车架接触位置设计了软质防护垫的安装位，避免装夹过程中刮伤车架漆面。渲染阶段为不同部件赋予了对应材质：铝型材框架赋予磨砂银白阳极氧化材质，定位块与角码赋予哑光灰铸铁材质，肘夹操作手柄赋予黑色防滑橡胶材质，自行车车架参考件赋予军绿色金属烤漆材质，通过环境光遮蔽与全局光照渲染，清晰区分不同部件的材质质感与装配层次。设计思路上，该工装采用立式悬臂支撑结构，将自行车车架悬空固定，预留出跳汰检测所需的全周操作空间，底部支撑脚设计为可调式脚杯结构，可通过旋转脚杯调节工装整体水平度，适配不同地面安装条件；竖向支撑柱与横向悬臂的连接位置设计了多档位调节孔位，可根据不同尺寸规格的自行车车架调整悬臂高度与前后位置，提升工装的通用性，满足多型号车架的跳汰工序装夹需求。模型整体装配逻辑清晰，所有活动部件均保留了合理的运动间隙，可直接用于工装的结构验证、装配指导与加工出图参考。
