灯腿卷曲加工多工位自动化工装设备

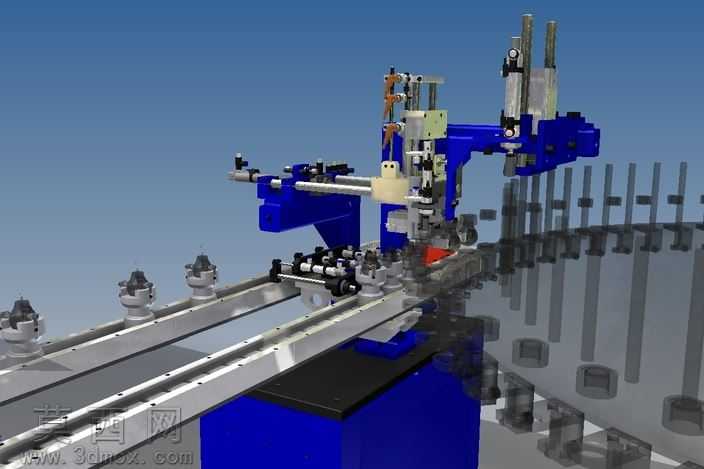

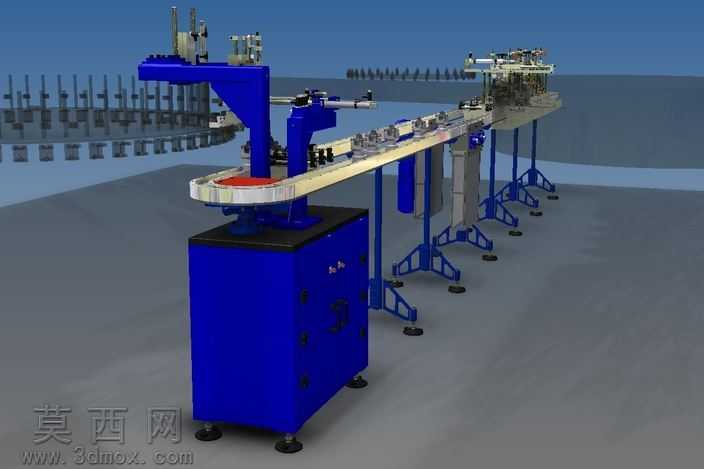

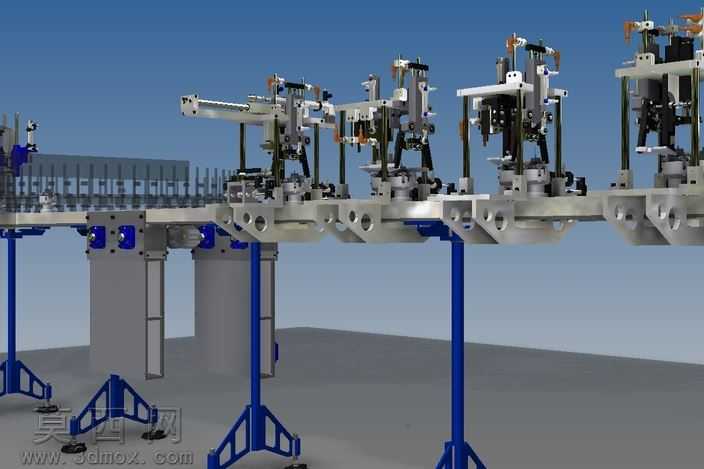

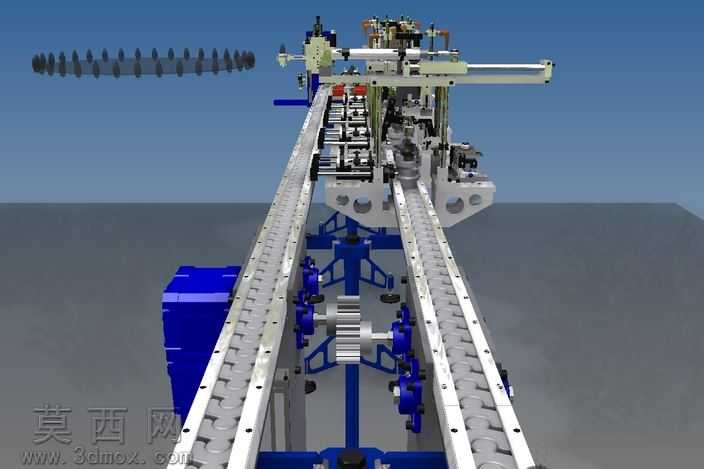

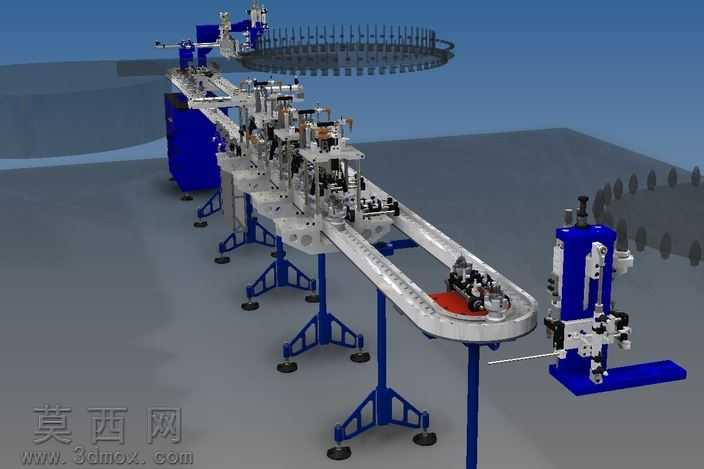

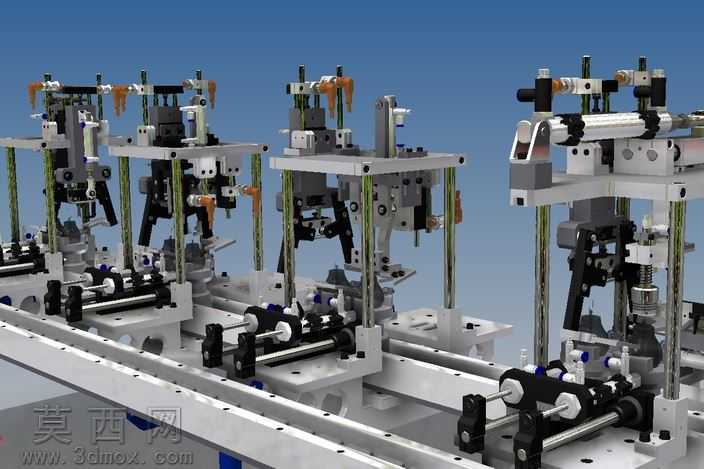

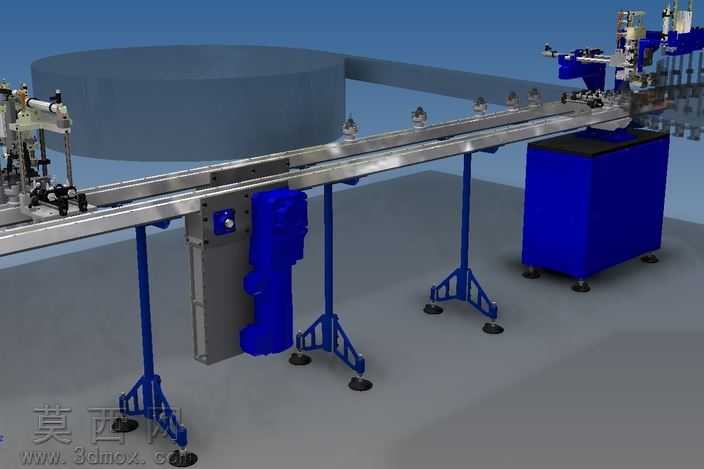

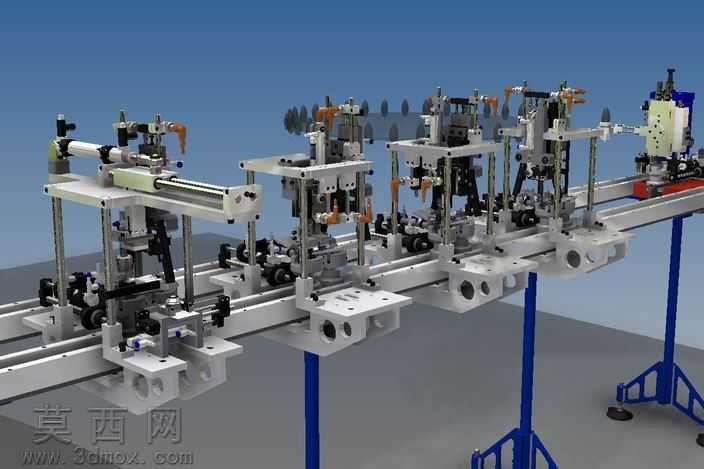

本模型为针对灯具灯腿卷曲加工工序设计的多工位自动化加工工装，整体采用三维参数化建模完成全结构搭建，建模过程中对每一处装配公差、零件干涉情况做了完整校验，确保各运动部件的行程空间、装配间隙符合实际加工生产的精度要求。模型渲染阶段采用工业级写实材质方案，设备支撑立柱赋予哑光蓝色喷塑金属材质，主体安装横梁赋予磨砂银灰色铸铝材质，各类夹紧气缸、定位销、调节螺栓分别赋予对应发黑钢件、抛光金属、工程塑料的材质属性，背景搭配标准工业车间虚拟环境，通过三点布光方案清晰呈现设备的整体布局与细节结构，各部件的光影过渡自然，金属质感、塑料质感区分明确，能够直观还原设备的真实外观状态。从结构设计来看，该工装采用直线式多工位排布设计，沿横向主安装梁均匀设置多组独立加工单元，每组单元集成了灯腿工件定位夹具、卷曲执行机构、压紧组件、位置调节模块，可同步完成多个灯腿工件的上料定位、卷曲成型、保压定型、下料预备工序，大幅提升灯腿卷曲加工的生产效率；底部采用三脚式可调支撑脚结构，可根据车间地面平整度调节支撑高度，保证主安装梁的水平度，避免工位偏移影响加工精度；各工位的执行组件采用模块化设计，可根据不同规格灯腿的卷曲参数快速更换对应夹具与成型模块，无需整体拆解设备，具备较强的生产适配性。设计思路上围绕灯腿卷曲加工的工艺痛点展开，针对传统单工位加工效率低、成型一致性差、人工定位误差大的问题，通过多工位并行作业的布局设计，配合标准化的定位夹紧结构，保证每一件灯腿的卷曲角度、成型弧度统一，同时预留了自动化上下料机构的安装接口，可直接对接生产线的输送系统，实现灯腿加工工序的全自动化无人作业，模型完整还原了设备的所有零件细节与装配关系，可直接用于该类加工工装的方案评审、结构优化、生产出图参考。
