带制动鼓结构的挂车全梁桥总成

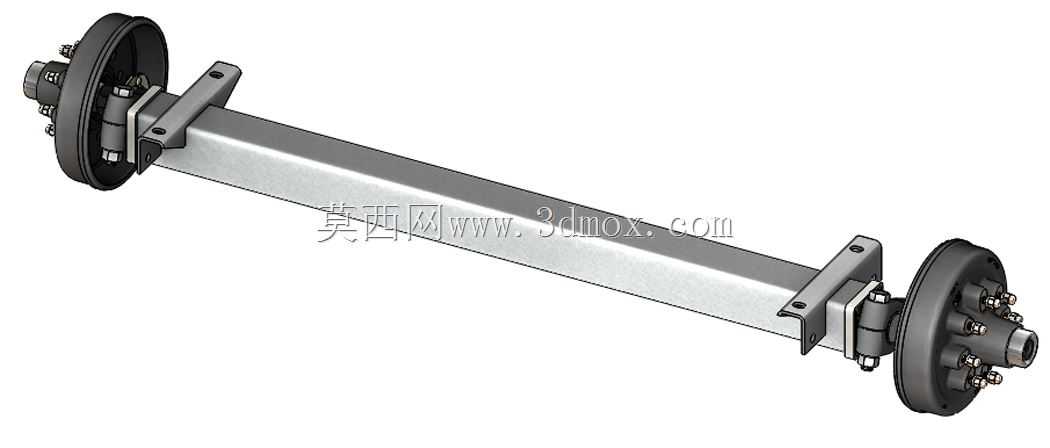

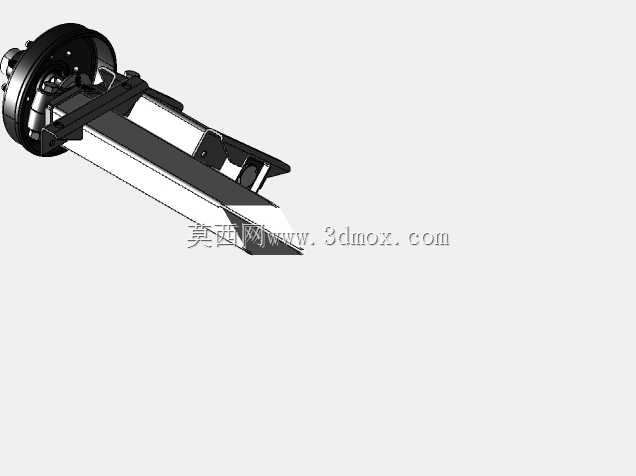

这款带制动鼓的全梁桥结构，主要应用于中重型货运挂车、农用运输车辆的行走承载系统，作为底盘核心承载部件，承担着车身与货物的全部垂直载荷，同时传递行驶过程中的纵向牵引力、横向侧向力，集成的制动鼓结构可直接实现车轮的制动动作，无需额外加装独立制动安装基座，大幅简化底盘装配工序。从结构设计逻辑来看，整体采用一体式方型截面梁轴作为主体承载结构，相比圆截面轴，方梁的抗弯抗扭截面系数更适配挂车重载偏载的使用场景，轴体两端通过焊接方式连接轮毂安装轴头与制动鼓安装法兰，轴身预设的钢板弹簧安装座采用加厚钢板冲压焊接成型，安装面预留标准螺栓孔位，可直接匹配常规规格的钢板弹簧悬架，无需额外改制安装支架。两端的制动鼓采用灰铸铁材质的鼓式结构，制动蹄片安装支座直接集成在轴头端面上，制动气室安装支架焊接在轴体靠近端部的位置，管路排布空间预留充足，可适配常规凸轮式制动机构的安装需求，制动鼓与轮毂的配合面采用过盈配合定位，配合端面螺栓锁紧，避免重载行驶过程中出现轮毂窜动的问题。在安装边界方面，轴体总长适配常规轮距的货运挂车，轴体截面尺寸可满足额定载荷下的强度要求，钢板弹簧安装座的中心距匹配主流挂车悬架的安装尺寸，两端轴头的轴承安装位符合通用挂车轴头的尺寸标准，可直接替换同规格的传统车桥部件，无需对底盘其他部件做适配修改。实际使用场景中，这类全梁桥多用于低速重载的货运场景，鼓式制动的制动力矩大，在非铺装路面、重载下坡的工况下制动稳定性更优，一体式梁体的结构抗冲击能力强，可适应工地、矿区等颠簸路面的载荷冲击，日常维护时可直接拆解轮毂与制动鼓，更换蹄片、轴承等易损件，维护成本较低。设计过程中重点考虑了载荷传递路径的合理性，所有受力焊缝均采用满焊工艺处理，安装座的位置经过受力校核，避免应力集中导致的轴体开裂问题，制动鼓的散热筋结构预留了足够的散热空间，减少长距离制动导致的热衰退问题。
