1.73米可配置驾乘人员人体姿态结构

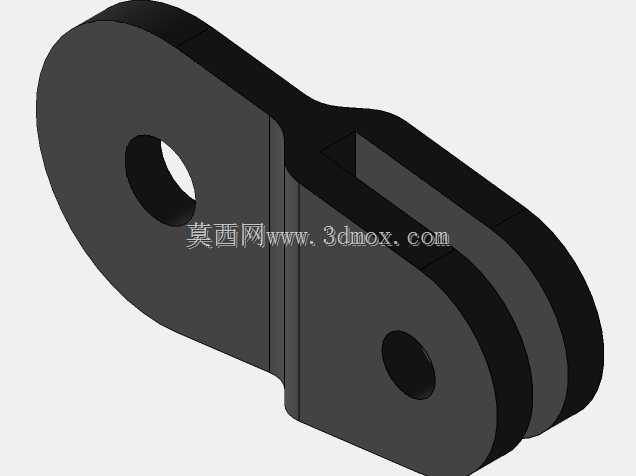

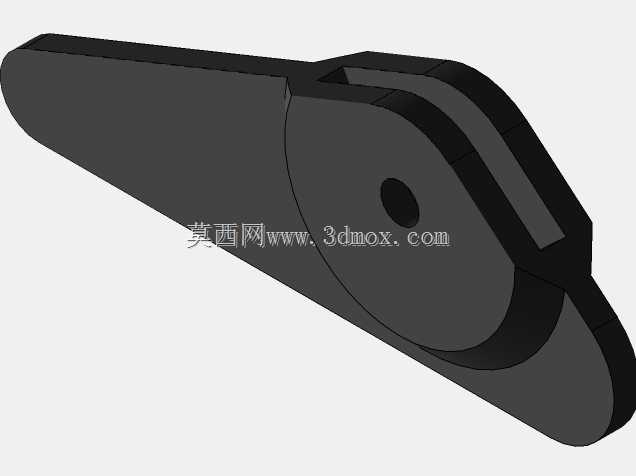

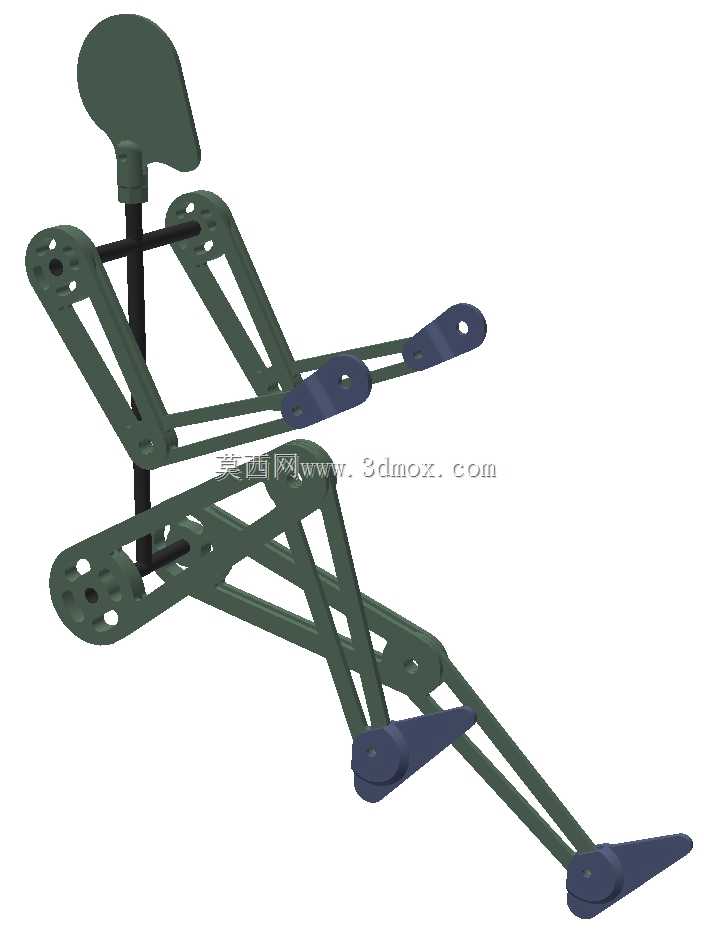

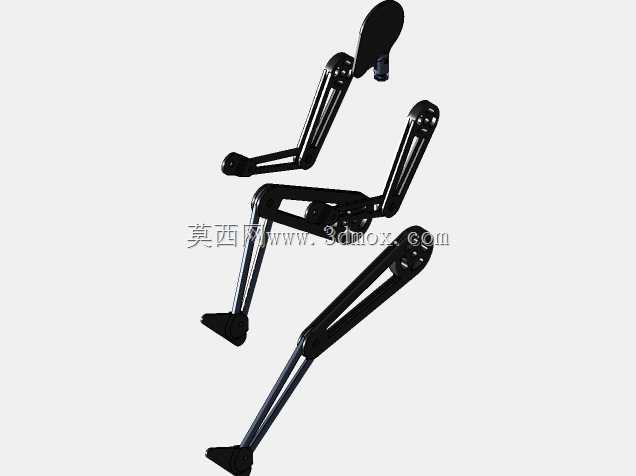

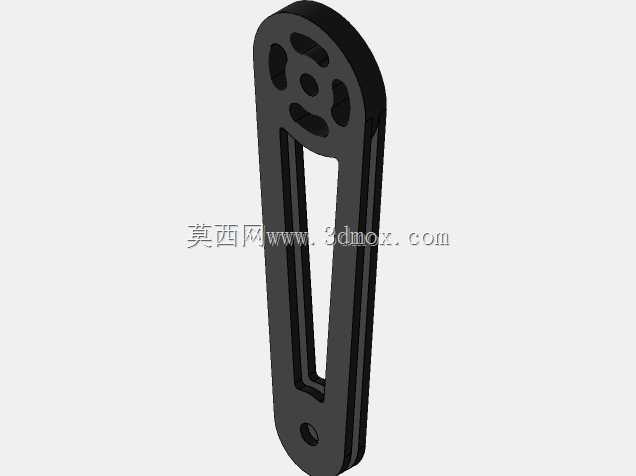

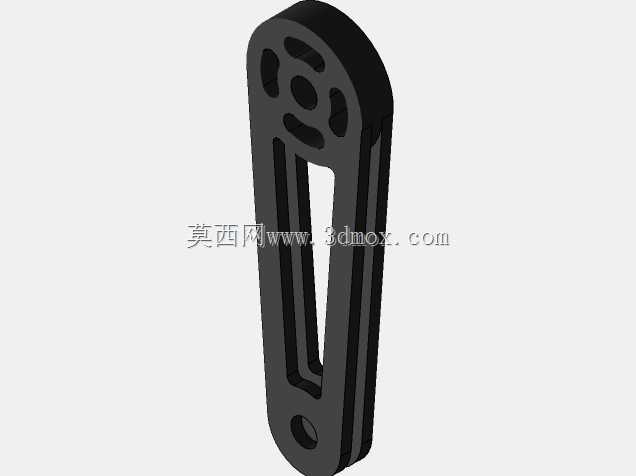

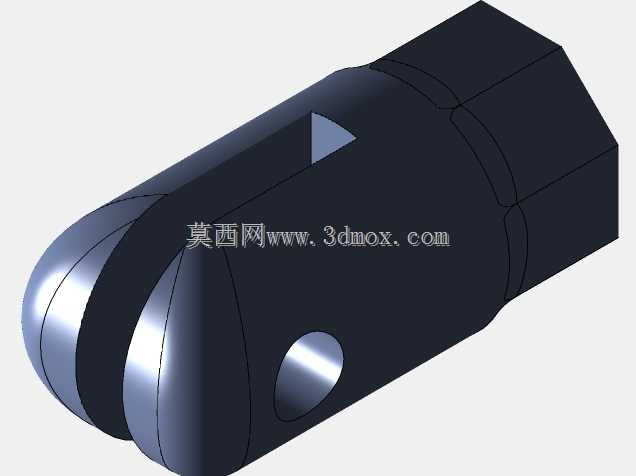

做整车人机工程校核的时候，最头疼的就是找不到适配不同座舱布局的可调人体参考结构，这套可配置人体结构刚好能覆盖多数乘用车、商用车以及工程作业车辆的前期布局验证需求。整套结构采用连杆式铰接设计，所有关节位置都预留了角度调节余量，髋部、膝部、肘部、颈部的转动副都做了限位结构，不会出现超出人体正常活动范围的姿态，能避免校核时出现不符合实际驾乘习惯的错误姿态。从实际使用场景来看，这套结构主要用在整车总布置阶段的操作空间校核，比如验证方向盘到驾乘人员胸部的安全距离、踏板操作时腿部的伸展余量、换挡手柄的手部可达范围，还有座椅调节到不同位置时，头部到车顶内饰的安全间隙，不需要每次都导入复杂的高精度人体扫描模型，能大幅降低前期方案迭代时的模型运算负载。结构的整体站立高度对应1.73米的成年男性人体尺寸，坐姿状态下的髋点高度、大腿长度、小腿长度都按照国标人体尺寸百分位做了匹配，安装边界上，髋部位置设置了基准安装点，能直接和座椅H点定位结构对接，不需要额外做坐标转换，脚部的踏板接触位置、手部的操作接触端都做了平面标识，方便校核时直接做干涉检查。设计思路上没有做冗余的曲面外观结构，全部采用杆系加简化支撑面的结构形式，头部、背部、臀部的支撑面都保留了和人体接触区域的轮廓特征，既能准确反映人体占据的空间边界，又不会因为过多的曲面细节影响装配效率。在做特种车辆驾驶室布局的时候，还能通过调整各连杆的角度，模拟驾乘人员佩戴头盔、穿着厚重工装时的姿态，验证狭窄空间内的操作便利性，比如工程车辆作业时的侧身观察姿态、长途驾驶时的半躺休息姿态，都能通过关节调节快速实现，不需要单独搭建不同姿态的人体模型。整套结构的铰接点都做了同轴度设计，调节姿态时不会出现关节错位的问题，各连杆的长度参数也对应真实人体的骨骼比例，不会出现比例失调导致的校核误差，不管是做前期的概念方案布局，还是后期的详细结构干涉检查，都能提供准确的空间参考。
