工业用立式法兰安装电马达三维结构设计

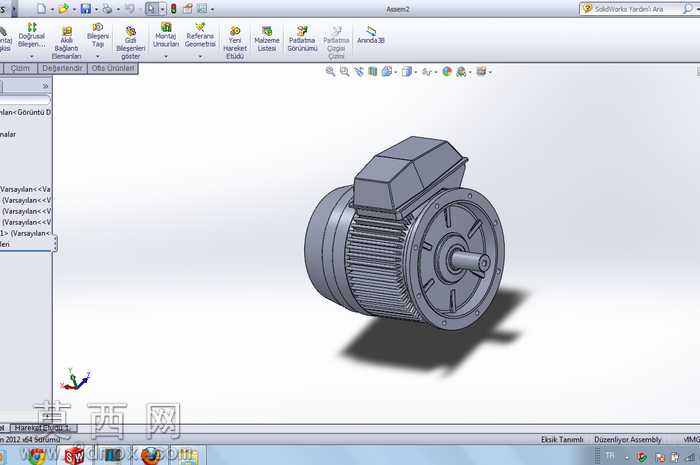

本电马达模型采用SolidWorks进行全参数化三维建模，整体建模过程严格遵循工业三相异步电动机的真实结构比例开展，从核心部件到外部附属结构均完成精细化还原。建模初期先梳理电机的整体结构逻辑，将模型拆分为定子外壳、前端法兰端盖、输出转轴、散热筋结构、顶部接线盒、后端密封端盖六大核心模块，采用自底向上的装配建模思路，先逐个完成单个零件的特征建模，再通过同轴、重合、距离等标准装配约束完成整体拼装，保证各部件的装配间隙与真实工业电机的装配公差逻辑一致。外壳部分采用拉伸加圆周阵列的方式完成轴向散热筋的建模，每一条散热筋的厚度、间距、高度都参考通用工业电机的散热设计参数，保证结构还原度的同时，也符合电机散热结构的设计逻辑；前端法兰端盖采用旋转凸台特征完成主体造型，再通过圆周阵列完成安装孔、加强筋的细节建模，法兰端面的止口结构也做了精细化还原，可直接匹配对应规格的设备安装接口。输出转轴部分采用阶梯轴的建模逻辑，依次完成轴伸端、轴承配合段、转子配合段的特征绘制，轴上的键槽结构采用拉伸切除特征完成，尺寸符合标准电机输出轴的键槽规格。顶部接线盒采用抽壳特征完成盒体建模，盒盖与盒体的配合面做了贴合约束，接线盒的倾斜走线结构也做了还原，符合真实电机的接线布线逻辑。材质渲染阶段，为电机外壳赋予了深灰色 cast iron 铸铁材质，调整材质的粗糙度参数还原铸铁表面的哑光磨砂质感；散热筋的边缘做了轻微的圆角处理，避免模型出现尖锐棱角，还原真实铸件的工艺特征；输出转轴部分赋予了抛光钢材材质，调整金属反射参数还原机加工轴的金属光泽；接线盒部分赋予了与外壳一致的铸铁材质，整体渲染效果贴近真实工业电机的外观质感。模型整体结构完整，无缺失的装配部件，各零件之间无干涉错误，可用于电机结构教学、设备装配模拟、工业场景布局搭建等场景，建模过程中保留了完整的特征参数，可根据实际需求调整电机功率对应的机座号、法兰尺寸、轴径参数，具备较强的可编辑性。
