立式压力式砂滤罐体水处理设备结构

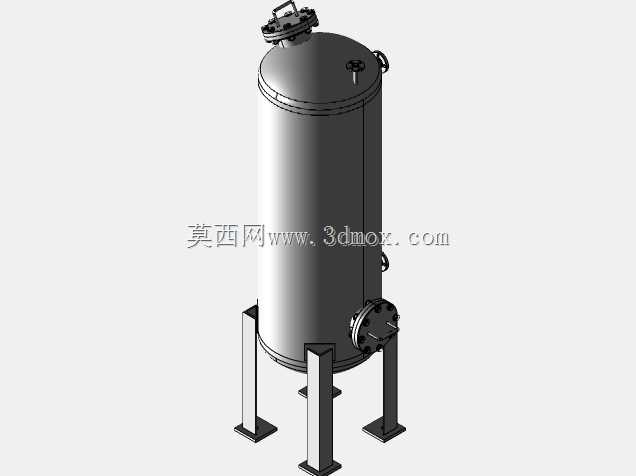

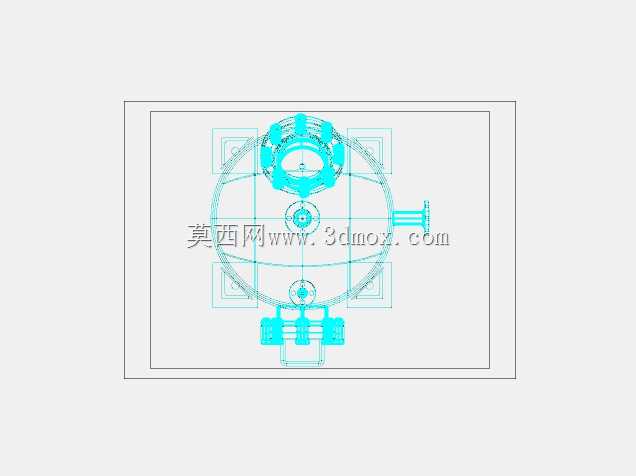

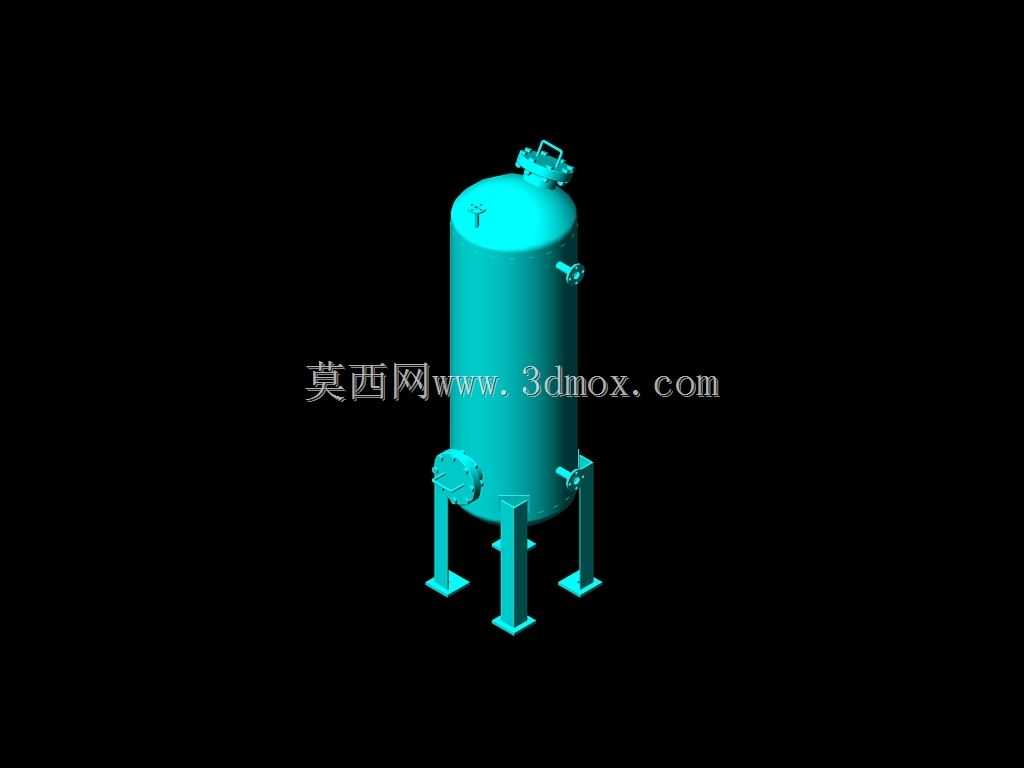

这款立式砂滤设备的三维结构，核心围绕水净化场景的过滤需求搭建，日常可适配市政给水厂深度处理、工业循环水旁滤、小型集中供水站点净水，甚至单户家庭的饮用水净化场景，不同场景下仅需调整内部滤料级配与进出水接管口径即可适配，无需改动主体支撑与罐体结构。从结构设计逻辑来看，罐体采用立式圆柱承压造型，上下采用标准椭圆封头做密封处理，相比方形结构能更好承受内部滤料压实与通水时的压力波动，避免长期运行出现焊缝渗漏问题；底部设置三根等角度分布的支腿，支腿底部带方形安装底板，预留螺栓固定孔位，安装时需保证基础平面水平度偏差不超过2mm，避免罐体倾斜导致内部滤料层分布不均，影响过滤通流的均匀性。罐体顶部设置快开式检修人孔与排气接口，日常运行时可通过排气阀排出罐内积存空气，防止气阻阻断过滤流道，检修时打开人孔即可完成内部滤料更换、滤水帽检查维护；罐体侧壁不同高度设置了取样阀、进出水接管、反冲洗接管，接管位置的高度差经过流道模拟验证，反冲洗时能保证滤料层均匀膨胀，不会出现局部滤料板结的问题；下部锥段区域设置滤料承托结构，搭配多孔板与水帽组件，既能阻挡滤料随出水流失，又能保证反冲洗时水流均匀分布。从安装边界来看，罐体主体直径与总高度的比例控制在1:3.2左右，支腿安装的外接圆直径略大于罐体直径，现场布置时需在罐体周边预留不小于0.8米的操作检修空间，顶部人孔开启方向需预留足够的开盖操作空间，侧面接管对接时需采用软连接做缓冲，避免管道应力传递到罐体焊缝造成疲劳损伤。设计时充分考虑了不同工艺的适配性，快速过滤工况下可在进水端预留絮凝剂投加接口位置，慢速过滤工况下可加高罐体上部的溢流缓冲区，无需重新制作主体罐体即可完成工艺调整，大幅降低不同项目的结构改造成本；罐体表面的接管法兰均采用标准压力等级配置，可直接对接常规工业管道配件，现场安装无需额外做非标法兰转换。
