挖掘机钢制履带行走底盘总成结构

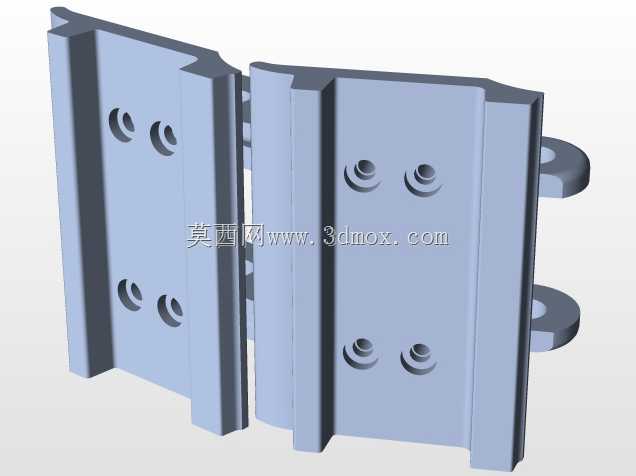

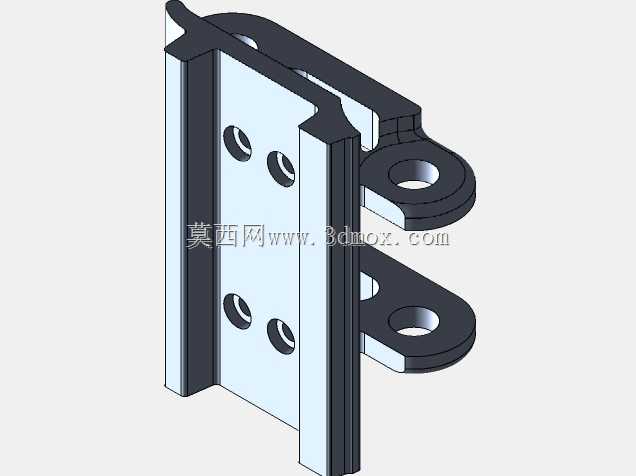

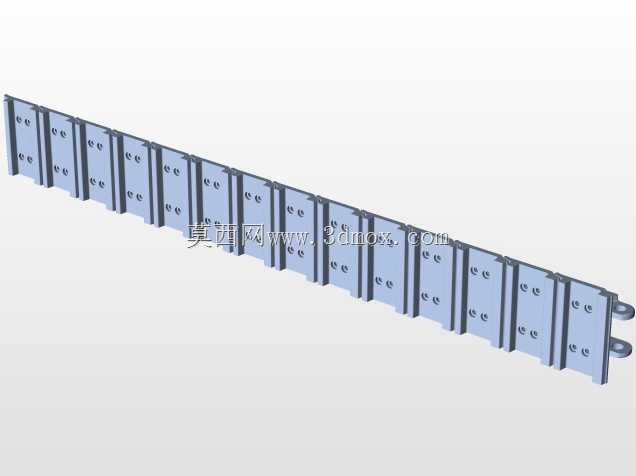

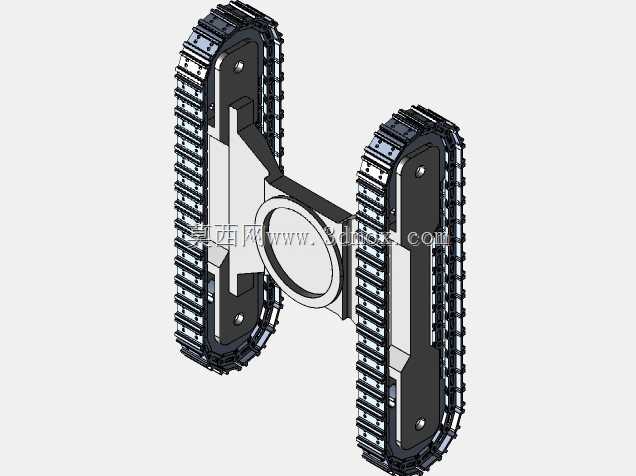

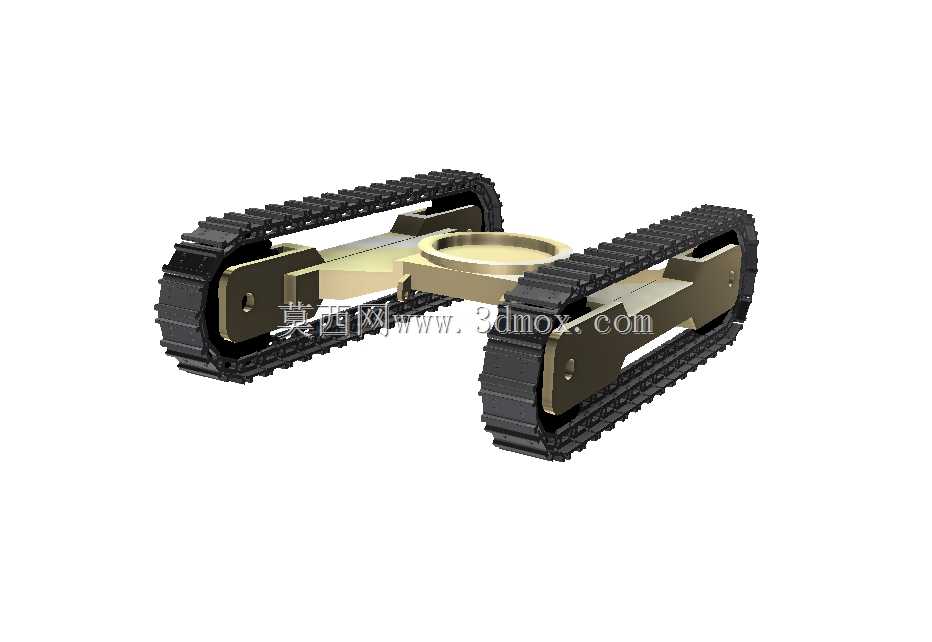

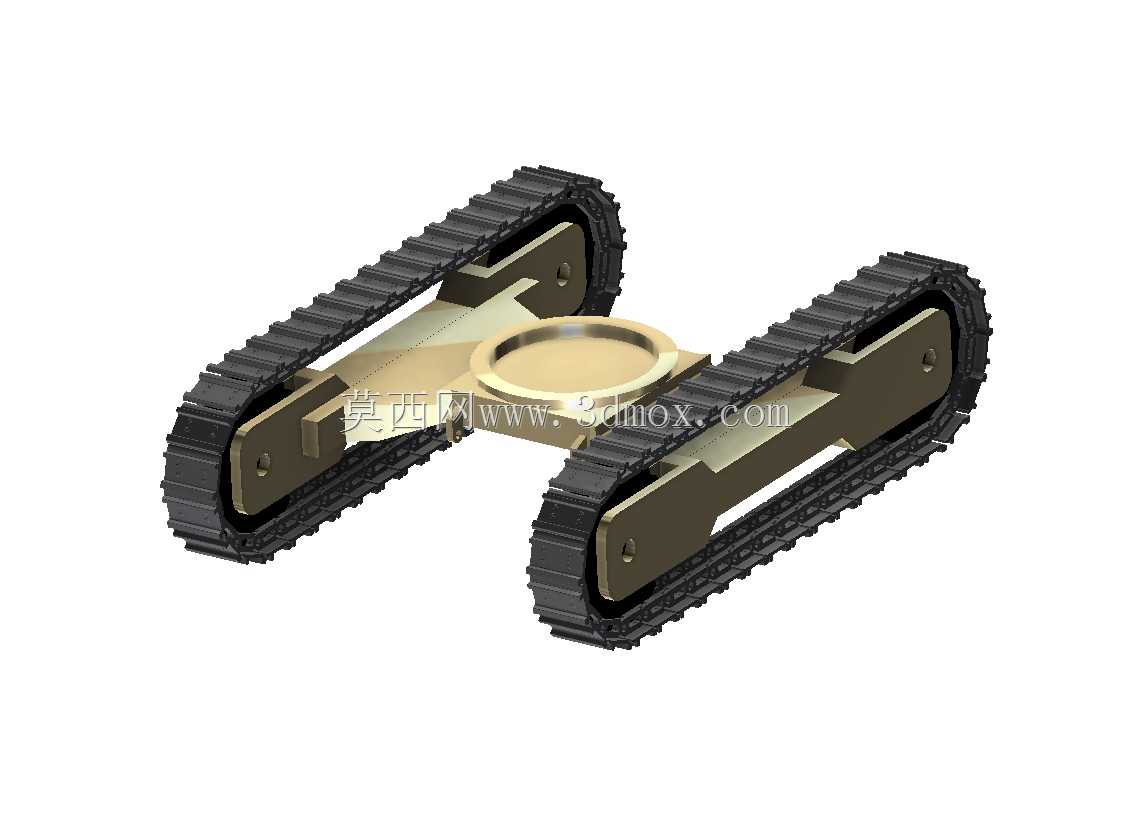

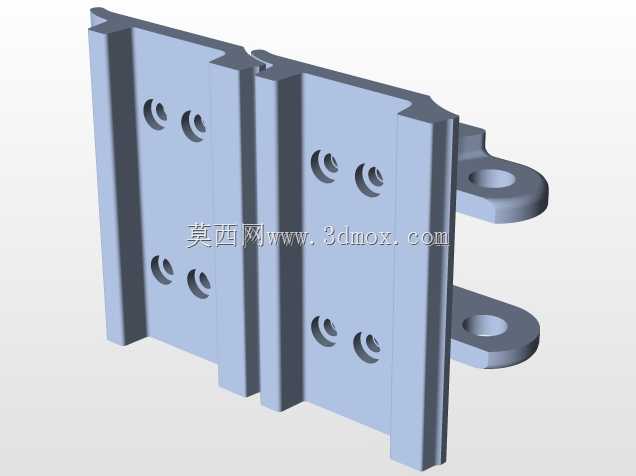

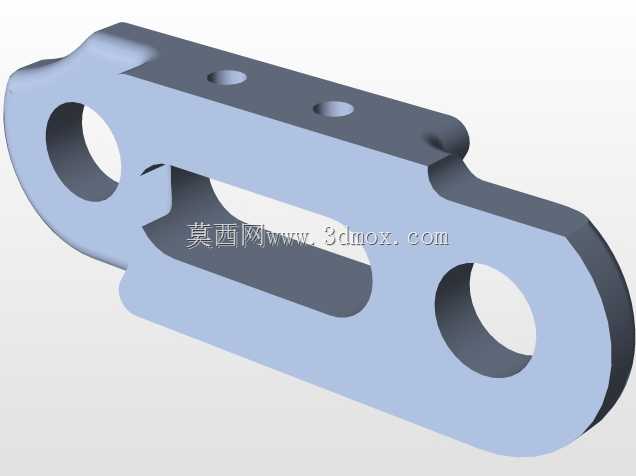

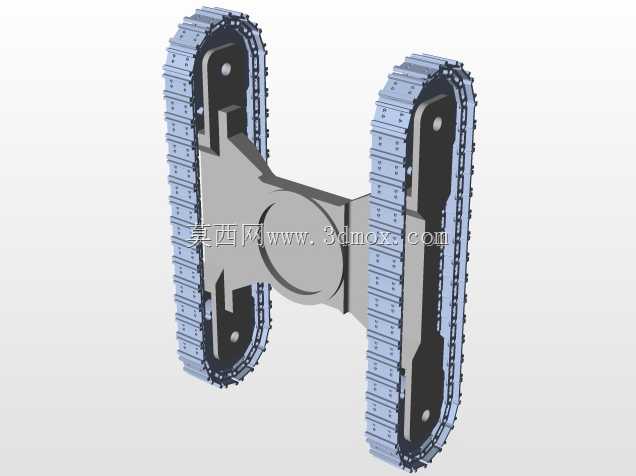

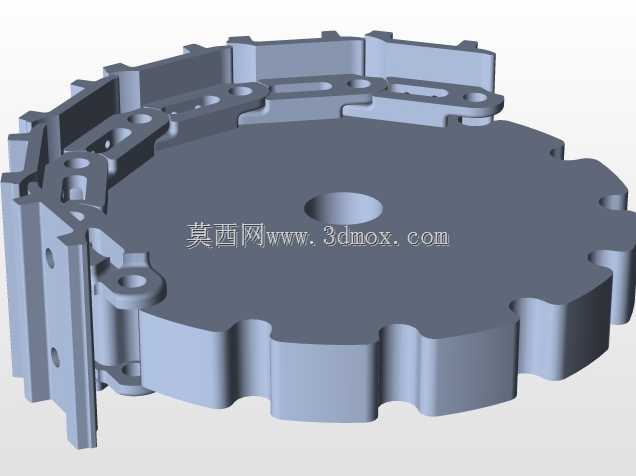

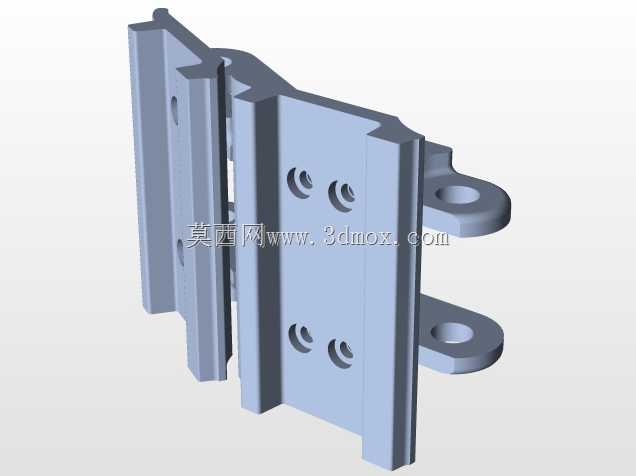

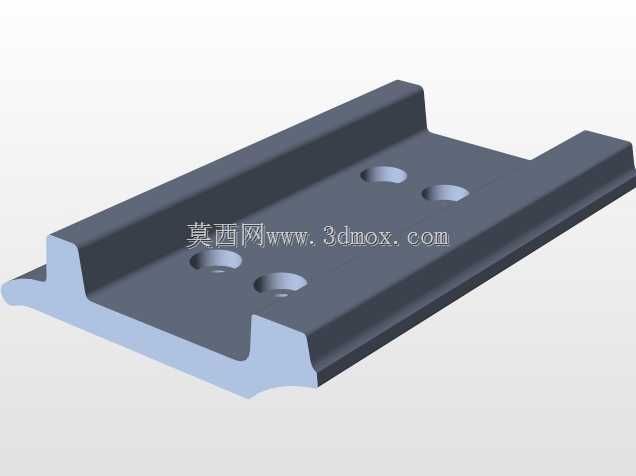

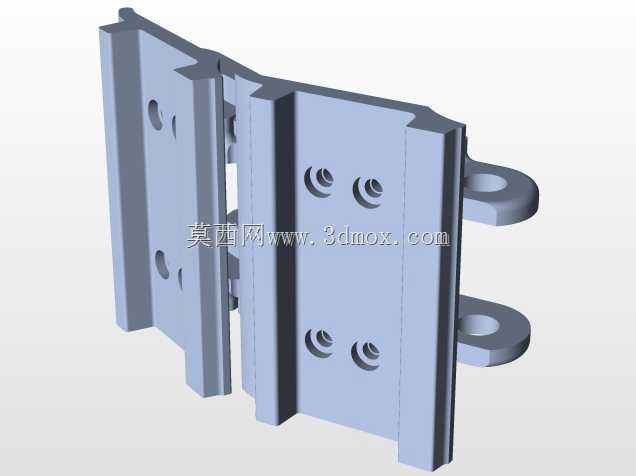

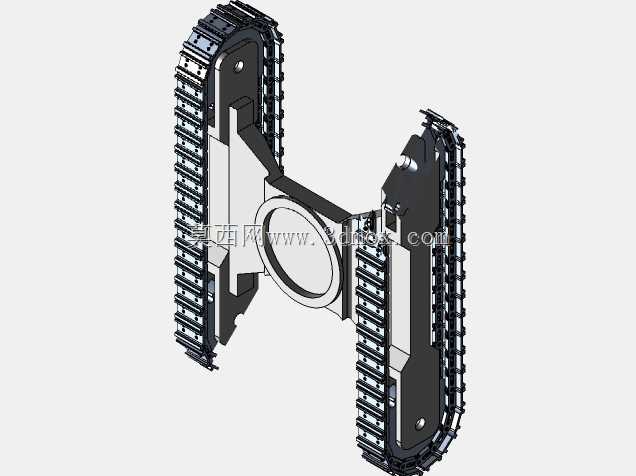

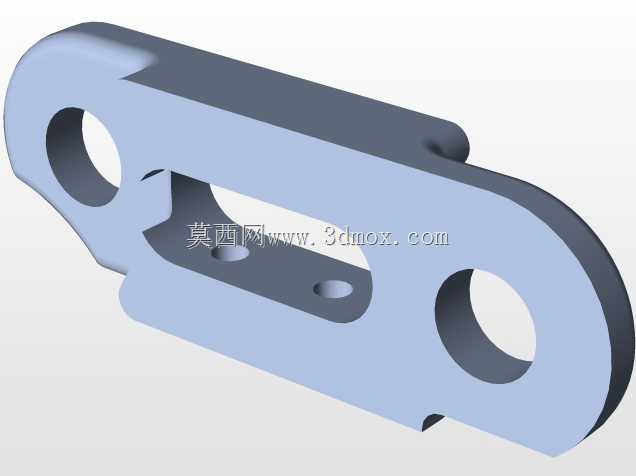

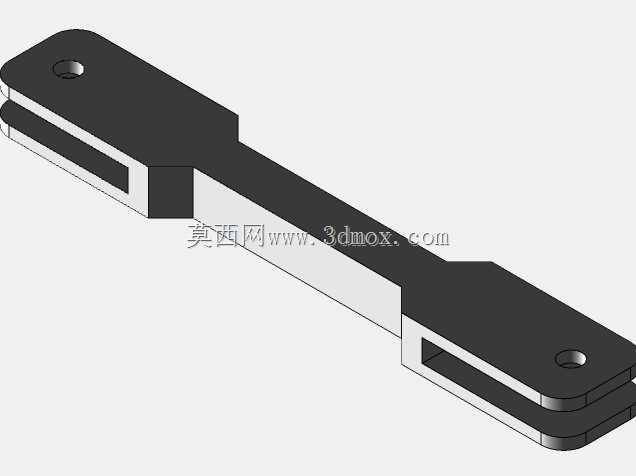

这套履带行走底盘结构，主要适配小型反铲挖掘设备的下部行走承载需求，在狭小场地施工、园林绿化作业、室内拆除改造等场景中，可作为整机的行走承载基座，替代轮式结构应对泥泞、碎石、松软土路等复杂非铺装路面工况，避免轮式设备易打滑、接地比压过大陷车的问题。从结构设计逻辑来看，整体采用对称双履带梁布局，中部设置圆形回转支承安装座，用于连接上部工作装置的回转平台，安装座的止口尺寸与连接孔位匹配通用小型挖机的回转支承规格，可直接适配1.5吨至3吨级小型挖掘设备的上部机构连接需求，安装边界预留了行走液压马达的管路布置空间，不会与上部回转平台的底部结构产生运动干涉。两侧履带梁采用箱型焊接结构，内部预留了导向轮、驱动轮、支重轮的安装轴孔位置，履带选用钢制一体成型履带板，单块履带板的接地筋高度经过优化，既保证足够的地面抓附力，又不会在硬化路面行走时对地面造成过度刮损，履带张紧机构集成在履带梁前端，可通过注油调节张紧度，适配不同工况下的履带松紧需求，避免履带脱轨或过度张紧加剧磨损。在功能特性上，双履带独立驱动的布局可实现原地转向，转弯半径极小，适合在狭窄巷道、狭小庭院内完成转向移动，底盘整体离地间隙经过校核，可越过高度不超过200mm的路面障碍物，满足小型作业场景的通过性要求。设计过程中对底盘的受力点做了针对性加强，中部回转座与两侧履带梁的连接位置设置了加强筋板，可承受上部工作装置挖掘作业时产生的偏载、冲击载荷，避免长期作业出现焊缝开裂、结构变形的问题。履带梁上的支重轮安装位采用等间距排布，保证履带接地压力均匀分布，作业时整机稳定性更好，上部平台回转时不会出现单侧下沉倾斜的情况。整个结构的安装接口全部采用标准化尺寸，可直接替换同吨位级小型挖机的原有底盘结构，不需要额外对上部平台做改装加工，降低配件替换的适配成本。
