iPhone11后置三摄模组外观结构数字建模

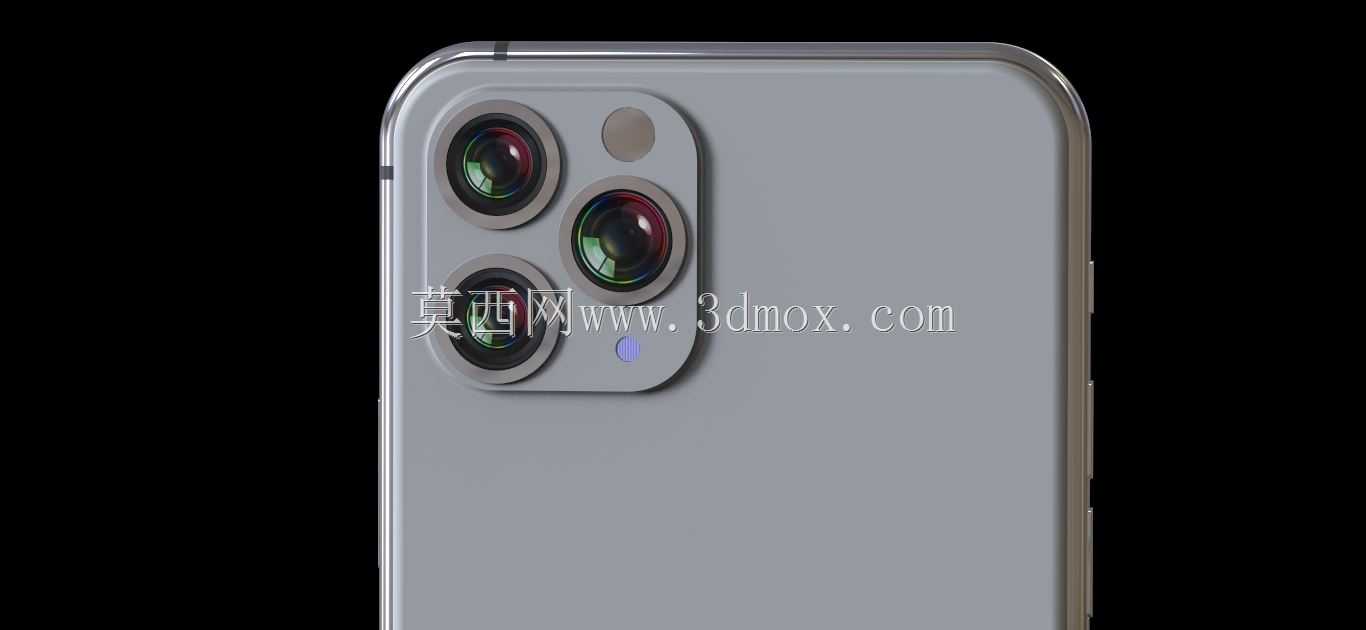

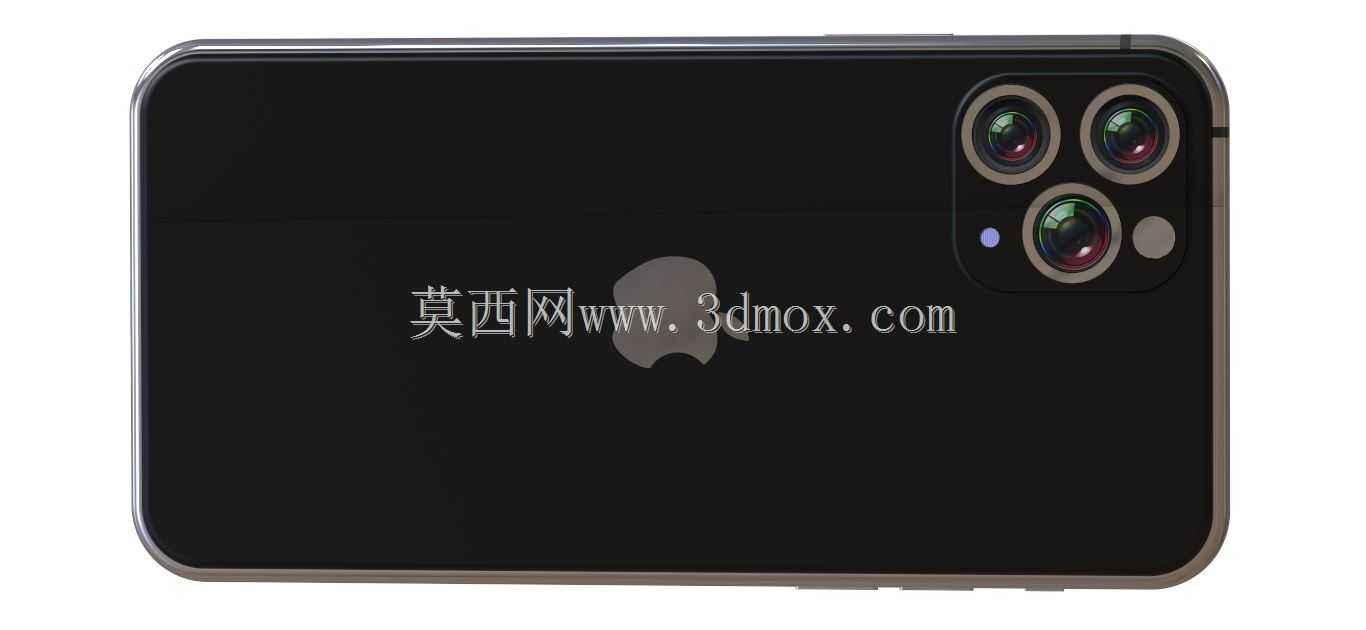

本次建模围绕消费电子领域手持通讯终端的外观结构展开，还原的是市面主流旗舰智能手机的背部整体形态与核心影像模组布局，建模过程中优先考量手持握持的人机工程边界，整机背部弧面过渡完全贴合日常单手握持时的掌心贴合弧度，侧边按键的凸起高度、位置分布均匹配实际使用时的手指触控行程，避免出现握持误触的结构问题。影像模组区域的凸起高度做了精准还原，模组外框的圆角过渡、三个镜头的同心圆排布、辅助传感器与补光灯的位置关系，都严格参照实体产品的装配公差做等比例复刻，镜头外圈的金属装饰环、模组盖板的玻璃质感分层都做了结构区分，可直接用于消费电子配件开发阶段的适配验证，比如手机保护壳的开模前结构匹配、镜头保护膜的裁切尺寸校准、无线充电配件的背部贴合度测试等场景。建模时将背部玻璃面板与中框的拼接缝做了细微的结构预留，中框的金属切边弧度、侧边按键的分段式结构都做了独立的实体拆分，方便后续做结构干涉检查，比如搭配外接镜头配件时，模组凸起部分是否会和配件夹臂产生结构冲突，搭配车载磁吸支架时，背部平面的磁吸区域是否能和支架磁环完全贴合。整机的厚度控制、边角R角尺寸都参照实际手持设备的通用尺寸边界做了校准，背部的苹果标识区域做了微凹的结构预留，可直接用于贴膜类产品的定位结构设计，影像模组的三个镜头孔位的相对位置公差控制在0.02mm以内，完全满足配件生产阶段的尺寸校验需求，建模过程中规避了外观曲面的破面问题，所有曲面都做了G2连续处理，可直接导入渲染软件做产品宣传图的材质渲染，也可导入结构分析软件做跌落模拟时的应力分布验证，比如模组凸起位置在边角跌落时的受力传导路径，中框弧面在握持时的受力分散效果，都能依托该模型做初步的仿真前置准备。
