单相240V电机控制组件结构设计

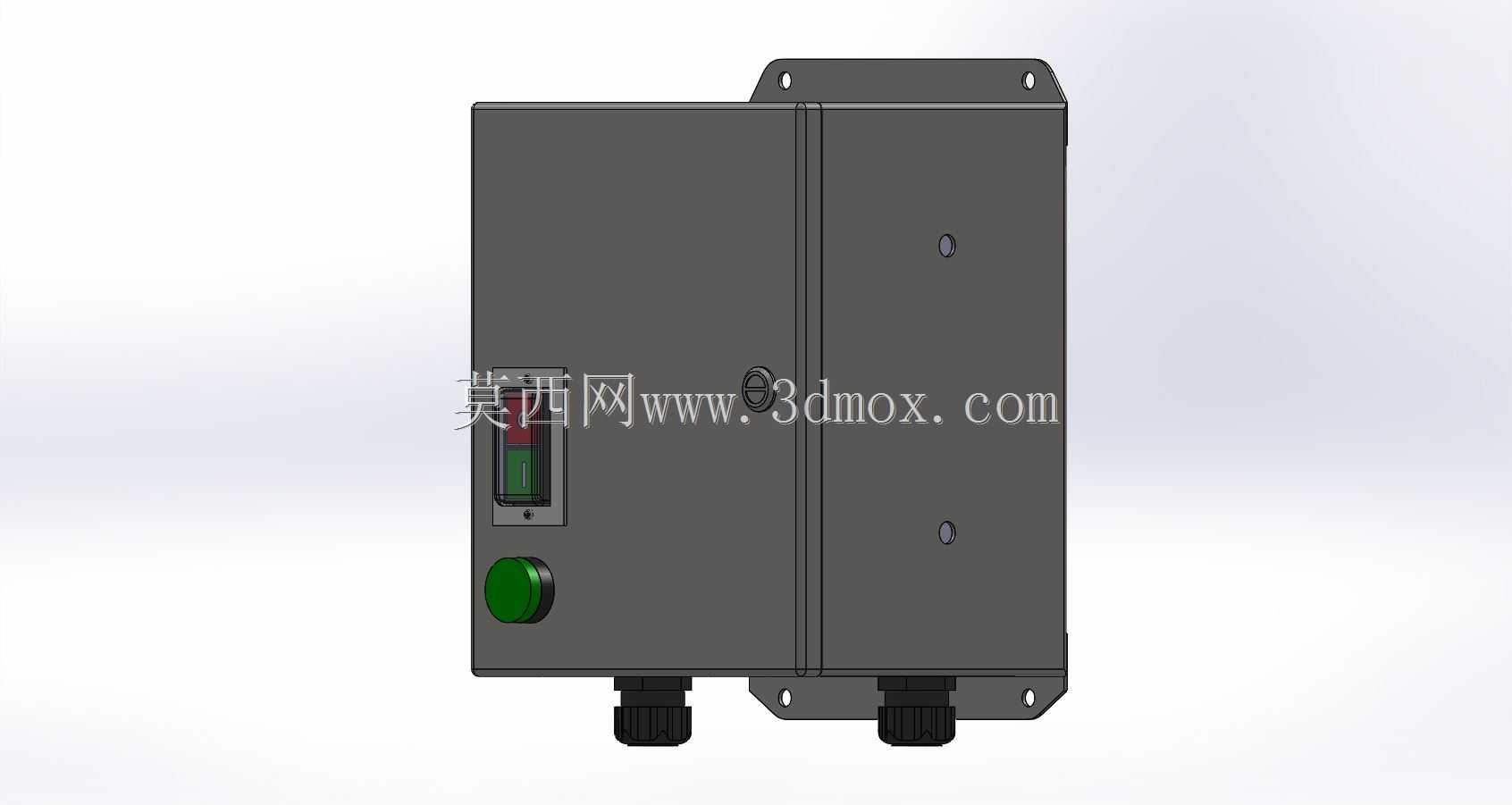

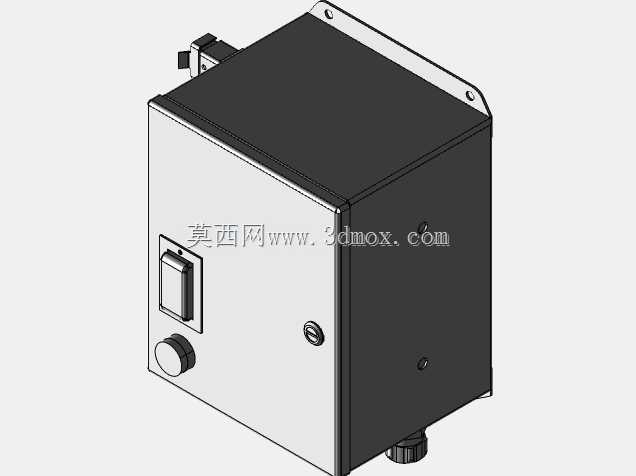

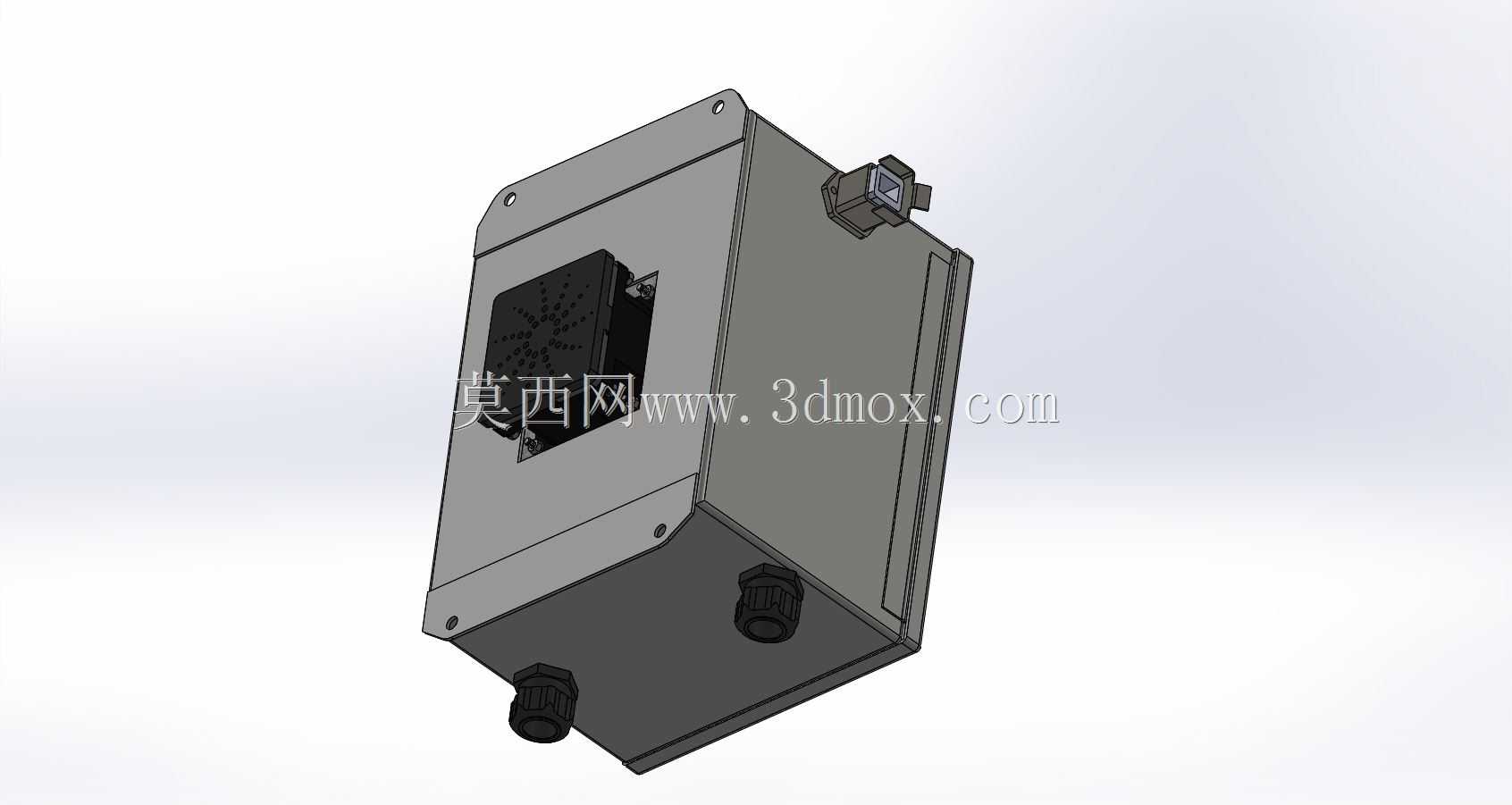

这款单相240V电机控制组件，主要面向小型工业单机设备、商用通风机组、小型输送线这类需要独立电机启停控制的场景，在车间分布式动力控制、小型加工设备单机配套、商用暖通设备动力管控场景中十分常见，能够独立完成单台低压单相电机的通断控制与运行状态锁定，避免非授权操作带来的设备误启动风险。从结构设计来看，整体采用壁挂式封闭壳体设计，壳体背部预留了四个带安装孔的固定耳，安装孔位适配常规M6膨胀螺栓或自攻螺丝，安装时可直接固定在设备侧壁、车间立柱或者现场控制箱预留安装位上，壳体底部预留两个电缆格兰头安装位，分别对应电源进线与电机出线的走线需求，格兰头的密封结构能够阻挡车间粉尘、飞溅切削液进入壳体内部，适配多数普通工业车间的现场防护需求。操作面板区域的布局完全贴合一线操作人员的使用习惯，左侧设置带状态指示的主开关拨杆，拨杆下方设置绿色启动按钮，开关自带锁定结构，在断电维护状态下可通过挂锁锁定开关位置，避免检修过程中误合闸引发安全事故，所有操作元件的凸起高度都控制在安全范围内，避免现场搬运物料时剐蹭误触。设计过程中优先考虑了现场接线与维护的便利性，壳体采用上下扣合的拼接结构，内部预留了足够的走线空间与元件安装位，可容纳交流接触器、热保护继电器这类基础控制元件，内部走线槽的位置经过排布优化，强电走线与操作元件的控制线保持足够的安全间距，避免电磁干扰引发的控制失灵问题。壳体的外形尺寸控制紧凑，不会占用过多安装空间，在设备侧装或者现场壁挂安装时，不会与周边的管线、其他控制元件产生安装干涉，操作面的倾斜角度经过优化，操作人员站立操作时无需过度弯腰或者抬手即可完成启停操作，长时间使用也不会产生操作疲劳。从功能实现上，这款组件可完成单相电机的直接启动控制，自带的锁定结构可在设备停机、维护状态下切断主回路电源并锁定，配套的按钮操作逻辑清晰，绿色按钮对应启动、主拨杆对应分闸，状态指示窗可直观显示当前回路的通电状态，现场巡检人员无需打开壳体即可快速判断设备的供电状态。
