工业设备操作控制面板结构设计

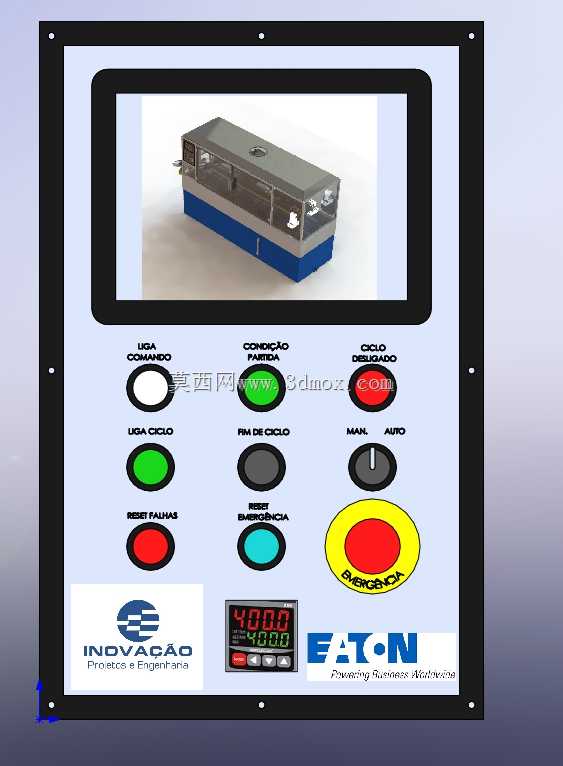

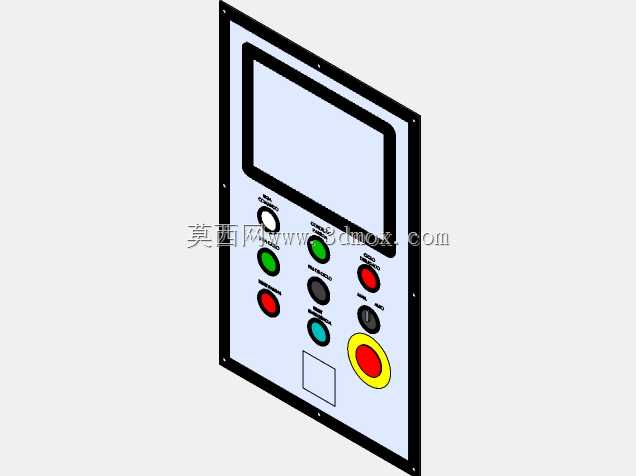

这款操作面板主要面向工业现场的设备端人机交互场景，常见于生产线工位旁的独立操作柱、小型专机电控柜正面、测试台架操控区域，是一线操作人员与设备控制系统交互的直接载体，承担指令输入、状态反馈、紧急停机的核心作用。从结构设计来看，面板采用嵌入式安装思路，四周预留均匀的安装孔位，可直接通过螺丝固定在电控柜体的开孔处，面板与柜体接触的边缘预留密封胶条安装槽，能适配工业现场常见的IP54防护等级需求，避免切削液、粉尘进入柜体内部损坏电气元件。面板上部预留矩形显示屏安装位，可嵌入安装对应尺寸的工业文本显示器或者小型触摸屏，用于展示设备运行参数、故障代码、工位计数等信息，屏幕四周做凸起边框设计，能在日常操作中避免硬物直接磕碰屏幕表面，降低屏幕损坏概率。屏幕下方的操作区域按照操作频次与安全等级排布元件，最右侧醒目位置设置大直径急停按钮，采用黄色警示圈搭配红色蘑菇头的标准配色，符合安全设计规范，操作人员在任意工位角度都能快速识别并触发急停，切断设备动力回路保障安全。急停按钮旁排布功能选择旋钮、启停按钮，按钮按照操作逻辑分区，绿色按钮对应启动、运行确认功能，红色按钮对应停止、复位功能，黑色旋钮对应模式切换，不同功能的元件采用差异化颜色与外形，降低操作人员误触概率。面板下部预留方形空白区域，可用于粘贴设备操作指引、工位标识或者定制功能铭牌，满足不同设备的定制化标识需求。建模过程中严格遵循电气元件的实际安装尺寸，每个按钮、显示屏的安装孔位都对应市面通用元件的开孔尺寸，结构工程师拿到模型后可直接调取对应元件库完成装配，无需重复核对开孔参数，面板背部预留足够的接线空间，能容纳按钮接线端子、显示屏通讯线缆的弯折半径，避免安装时出现线缆挤压、接线空间不足的问题。面板基材采用常见的冷轧钢板或者铝合金板材加工，表面做喷塑处理，耐磨耐油污，适配车间多油污、多粉尘的使用环境，整体厚度控制在常规电控面板的标准范围内，安装后与柜体表面齐平，无突出棱角，避免现场人员磕碰受伤。
