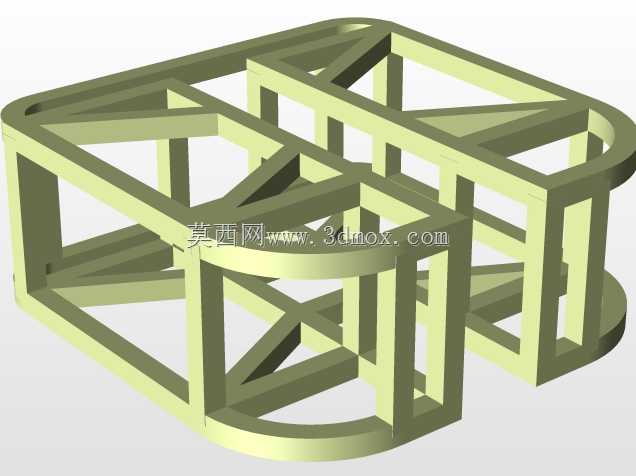

机器人竞赛用桁架式轮式车辆承载底盘

这款桁架式承载底盘，核心面向轮式移动载具的底层承载需求，尤其适配机器人竞技类项目的改装、搭建场景，也可迁移至小型代步马车、轻量化实验轮式平台的底层支撑使用。从结构设计逻辑来看，整体采用镂空桁架的构型思路，没有采用整块板材铣削的实体底盘方案，而是通过纵横交错的梁式结构拼接成整体框架，在保证整体抗扭、抗弯刚度的前提下，尽可能削减了非必要的实体材料占比，能有效降低底盘自身重量，提升载具的动力冗余与机动性能。框架的边角位置做了圆弧过渡处理，没有保留尖锐直角结构，一方面能避免竞技场景中碰撞产生的结构应力集中，降低边角位置受撞击后开裂变形的概率，另一方面也能减少剐蹭周边场地设施、缠绕线缆的风险。底盘的内部梁架做了十字交叉与斜向加强的布局，在框架内部形成多个稳定的三角形受力单元，不管是承受上部搭载的电池、控制器、执行机构的静载荷，还是轮组运行过程中传递的路面冲击载荷，都能通过梁架将力均匀分散到整个框架结构上，避免局部受力过大出现形变。从安装边界来看，框架的上下平面预留了充足的安装平面，上部可以根据搭载需求固定各类功能模块，不管是机械臂、载荷仓还是传感设备，都能依托梁架的平面找到合适的固定点位；下部的安装位可以适配不同规格的轮组悬挂、转向机构，框架的镂空区域也方便走线、布置传动杆件，不会出现管线与结构件干涉的问题。不同于民用车辆的冲压焊接底盘，这款桁架底盘的结构模块化程度更高，设计阶段就考虑了改装拓展的需求，使用者可以根据自身的轮距、轴距调整需求，在不破坏主受力结构的前提下对局部梁架进行微调，不需要重新开模制作整体底盘，能大幅缩短小型轮式载具的开发调试周期。在实际使用场景中，这类底盘在机器人对抗赛、任务挑战赛类的项目中适配性极强，镂空的结构既方便检修内部的线路与传动部件，也能在碰撞时通过局部梁的微小形变吸收冲击能量，保护上部搭载的精密电子元件不受损。框架的梁体截面采用统一的矩形构型，加工时可以选用标准规格的型材进行裁切拼接，不需要定制特殊截面的材料，加工门槛低，后期维护更换损坏的梁段也十分便捷。
