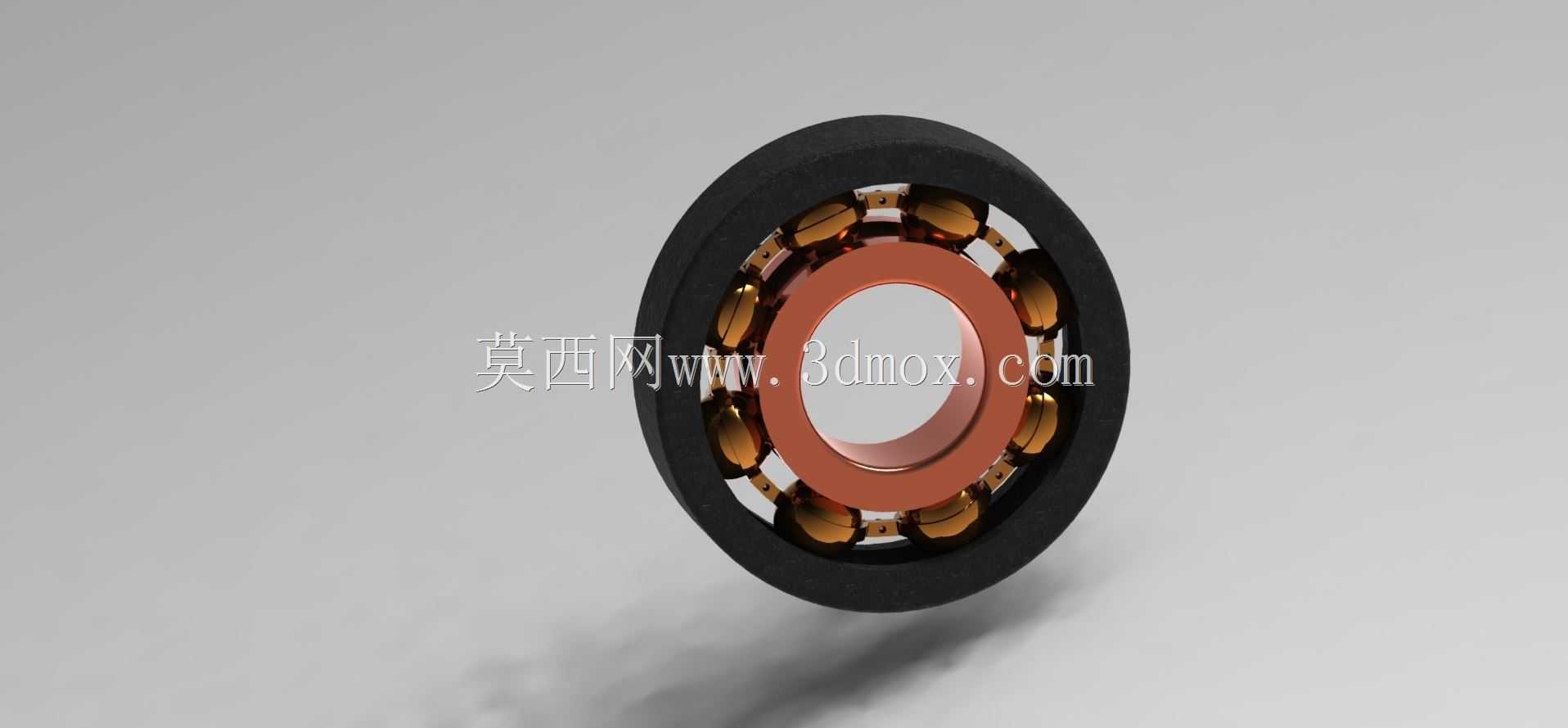

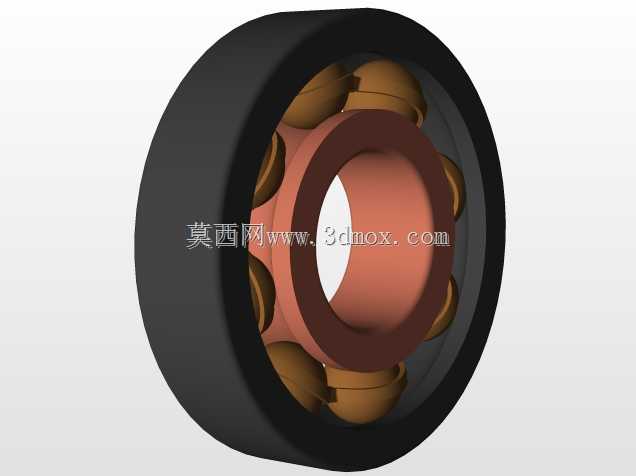

带密封结构深沟球滚动轴承结构

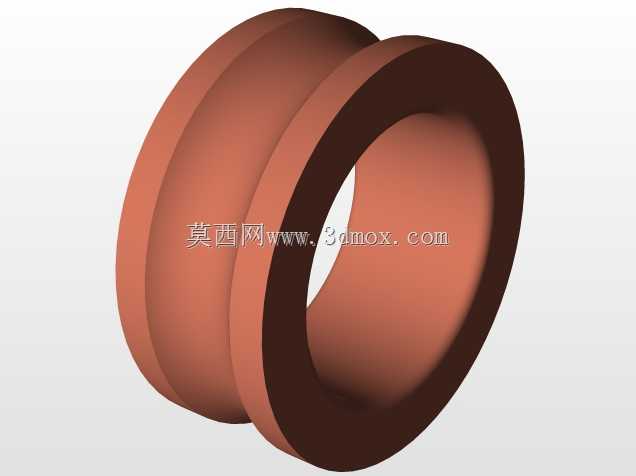

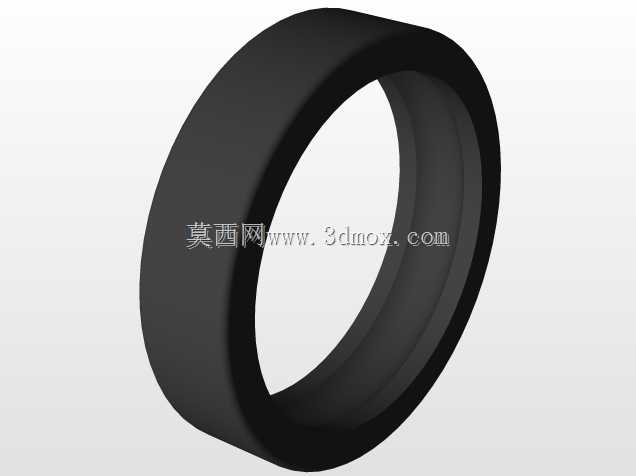

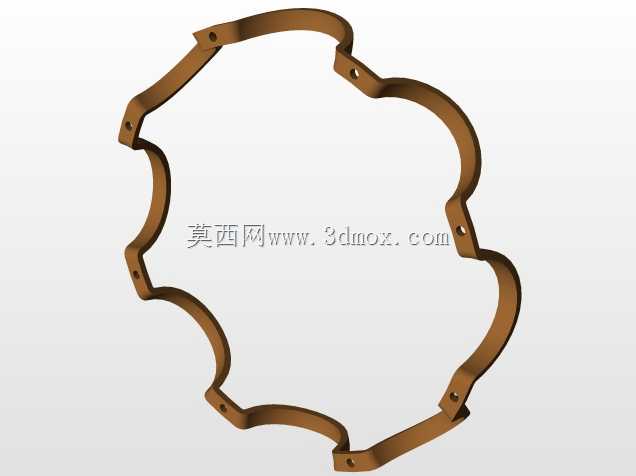

在各类旋转传动机构的设计选型过程中，滚动轴承是承担径向载荷、约束轴系轴向窜动的核心支撑部件，这款带双侧密封的深沟球轴承结构，适配多数中低速、中等载荷的常规传动场景，从普通民用机电设备的电机输出端支撑，到轻工输送线的辊筒转轴配合，再到小型机床的进给轴辅助支撑，都能见到同结构轴承的应用身影。不同于开式轴承需要额外搭配密封端盖、润滑脂挡圈的安装形式，这款轴承自带双侧黑色橡胶密封盖，装配时无需额外设计密封沟槽，能直接阻断外界粉尘、切削碎屑、飞溅水汽进入轴承内部滚道，同时避免轴承内部填充的润滑脂在运转过程中甩出，大幅降低日常运维的润滑频次，适合在开放式作业环境、多粉尘的生产车间场景下使用。从结构设计逻辑来看，该轴承的内圈与轴采用过盈配合安装，内圈端面与轴肩贴合实现轴向定位，外圈则与安装座的轴承孔采用过渡配合，依靠孔用挡圈或者端盖压紧外圈端面完成固定，钢质保持架均匀分隔每一粒铜色滚动体，避免滚动体在公转过程中相互摩擦碰撞，保证运转过程中滚动体受力均匀，降低运转噪音与摩擦损耗。内圈的滚道曲率与滚动体球面曲率做了匹配优化，在承受纯径向载荷的同时，也能承受一定比例的双向轴向载荷，对于存在少量轴系热胀冷缩窜动的传动场景，能自动适配微小的轴向位移，不会出现卡滞、抱死的问题。从安装边界尺寸来看，该轴承的内孔直径、外圈外径、装配宽度都遵循常规深沟球轴承的尺寸系列标准，选型替换时无需重新修改轴径、安装座孔的加工尺寸，能直接替换同规格的开式轴承或者铁封轴承，适配性较强。建模过程中还原了密封盖与内外圈的配合卡槽结构、保持架的兜孔形态、滚动体与滚道的接触位置，没有做过度的结构简化，在做装配干涉检查、轴系运动仿真时，能直观呈现轴承与周边轴肩、端盖、密封件的配合间隙，避免实际加工装配时出现尺寸干涉。不同于重载场景下使用的滚子轴承，这类滚珠轴承的摩擦系数更低，启动扭矩小，在中低转速工况下的运转精度更稳定，日常维护时仅需在长期运转后通过密封盖的预留注油孔补充润滑脂即可，不需要整体拆解机构，能有效降低设备的停机维护时长。在做三维装配设计时，可直接将该轴承模型调入装配体，与轴、轴承座、端盖等部件做配合约束，快速验证轴系的支撑跨距是否合理，检查轴承安装位置是否与周边传动件存在运动干涉，缩短整体设计的迭代周期。
