小型四旋翼无人机基础结构设计方案

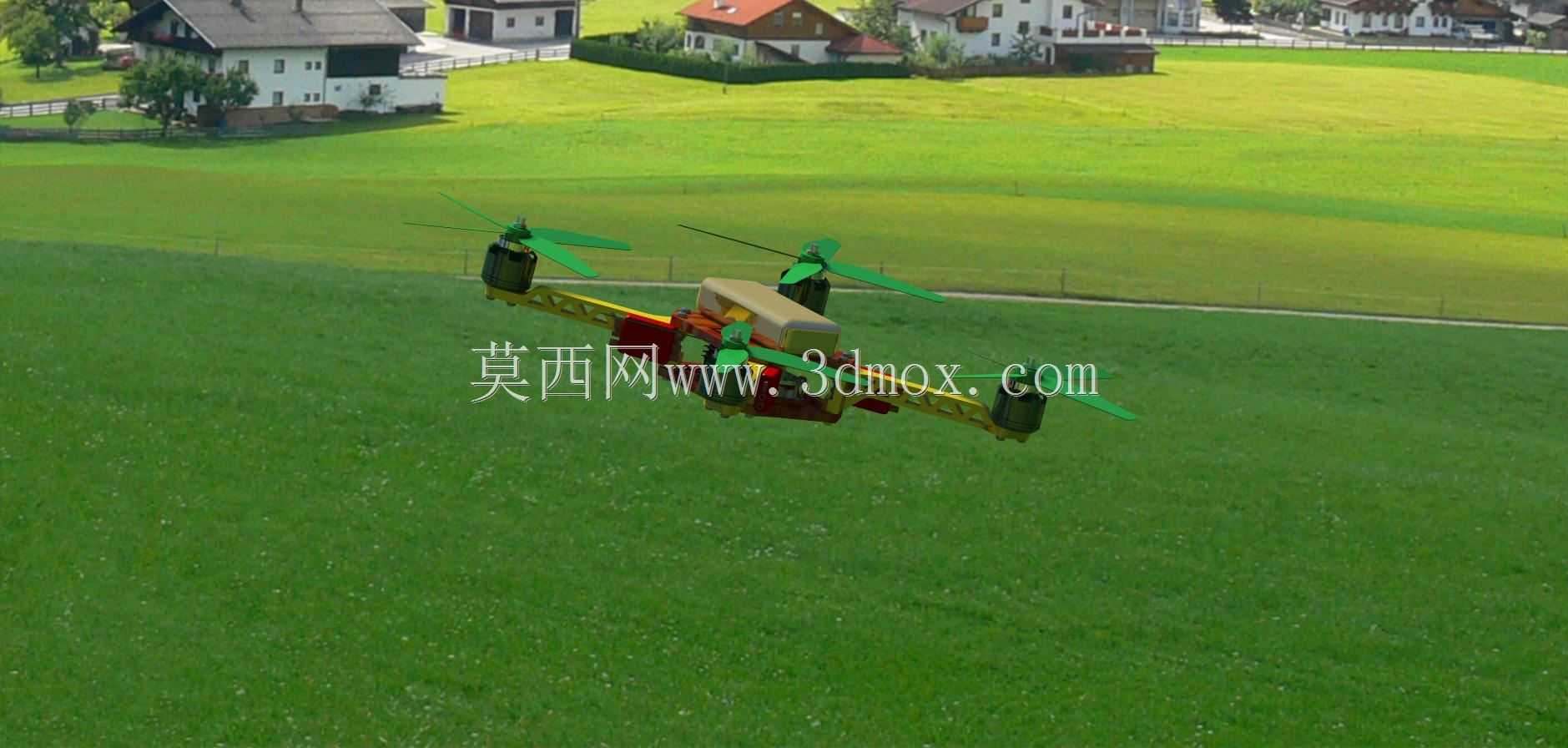

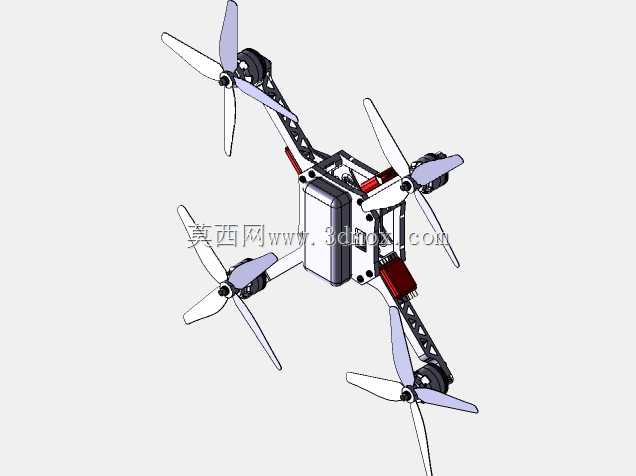

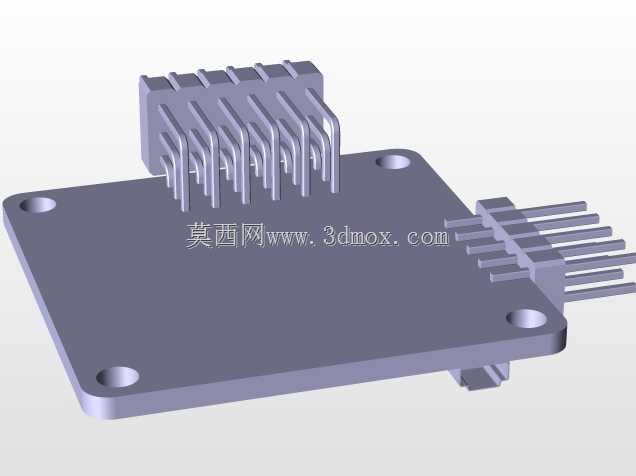

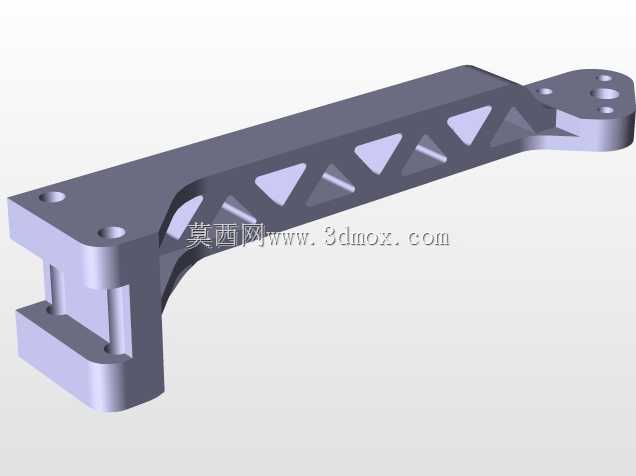

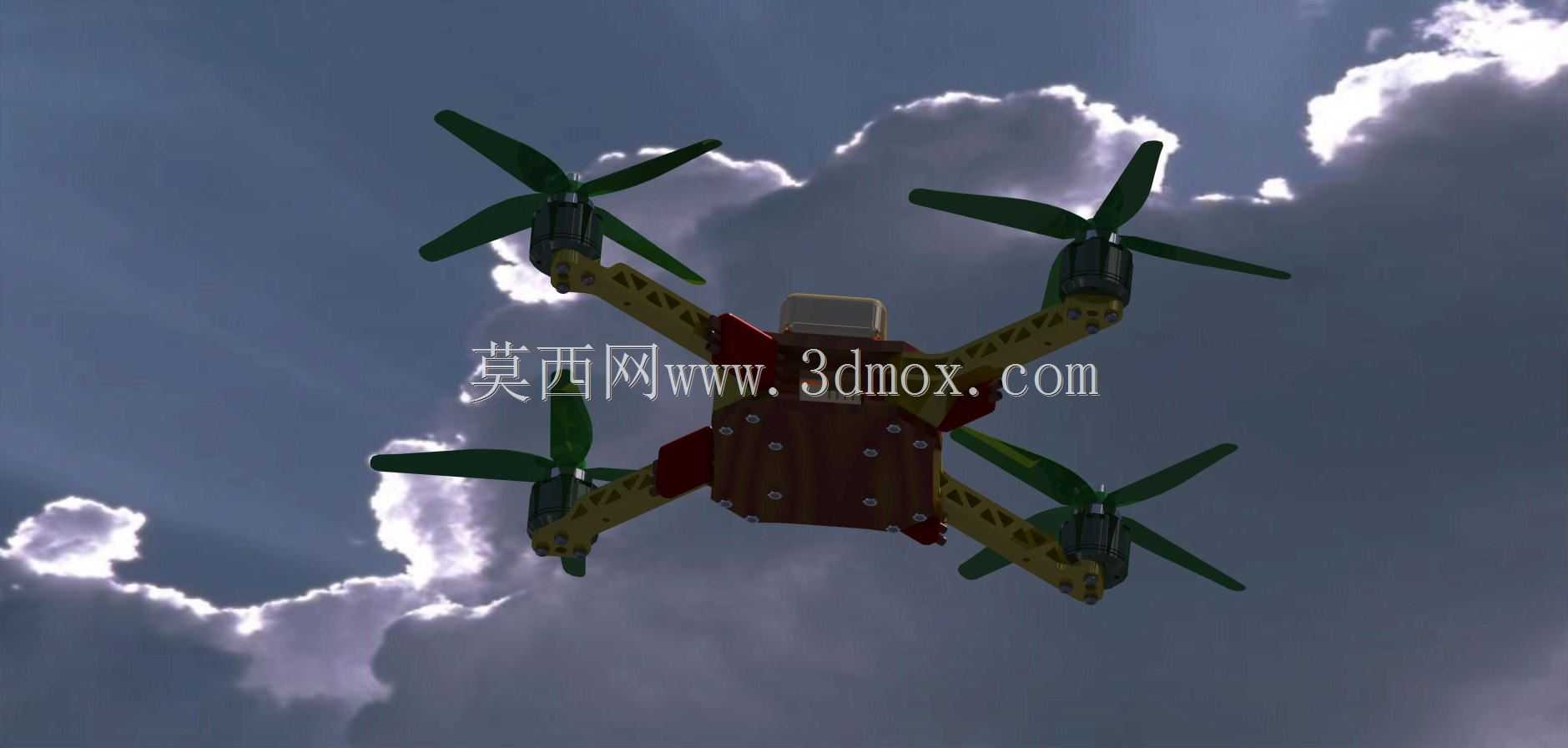

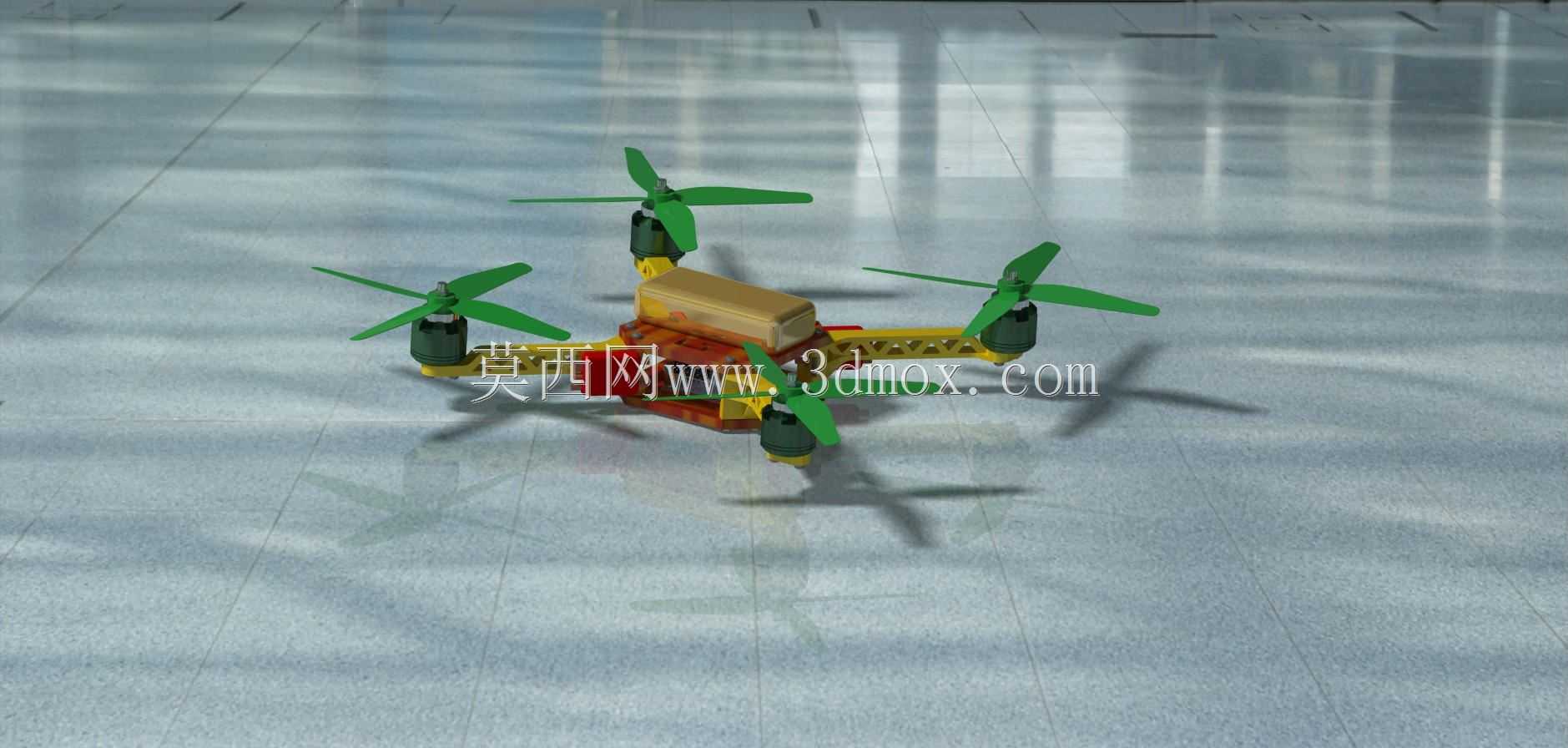

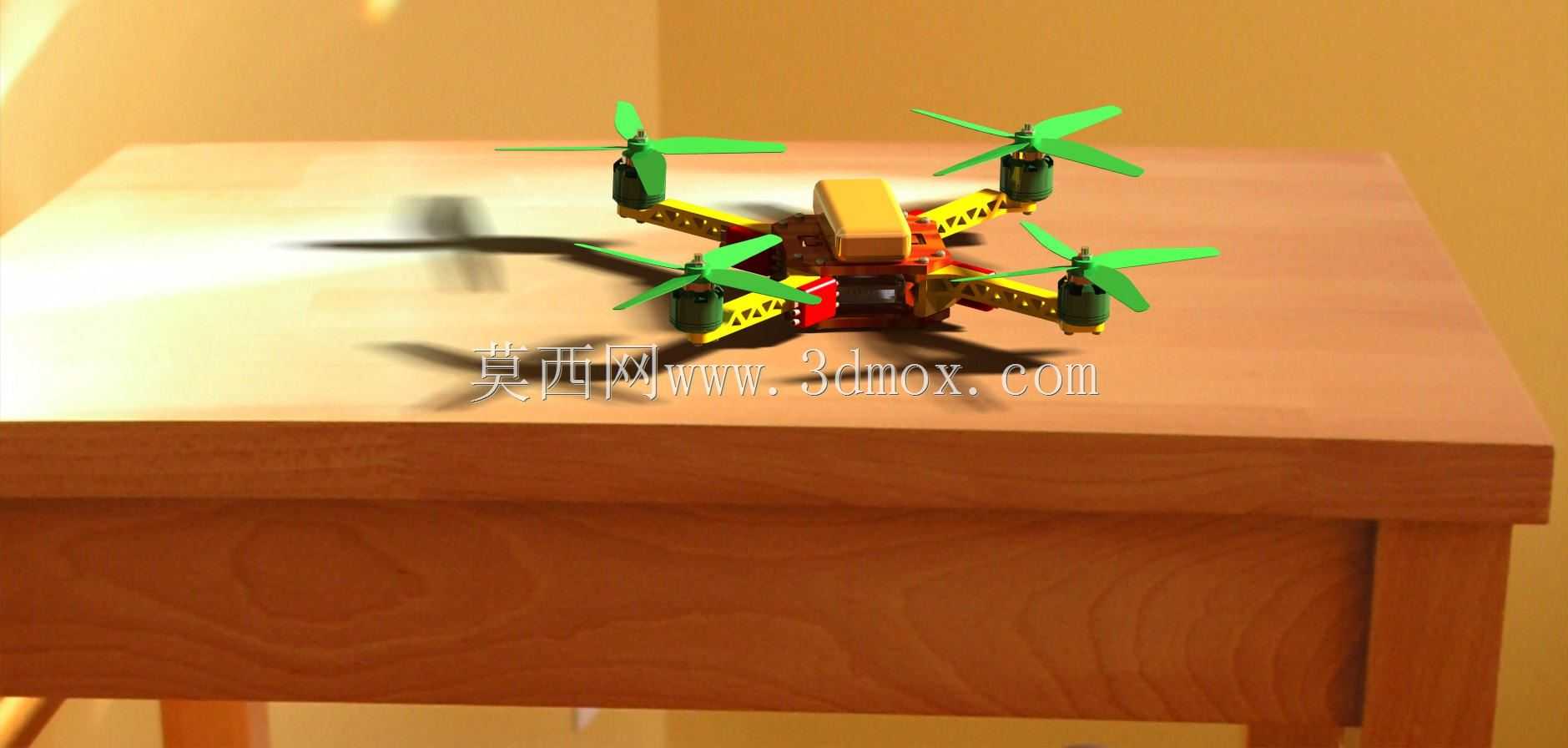

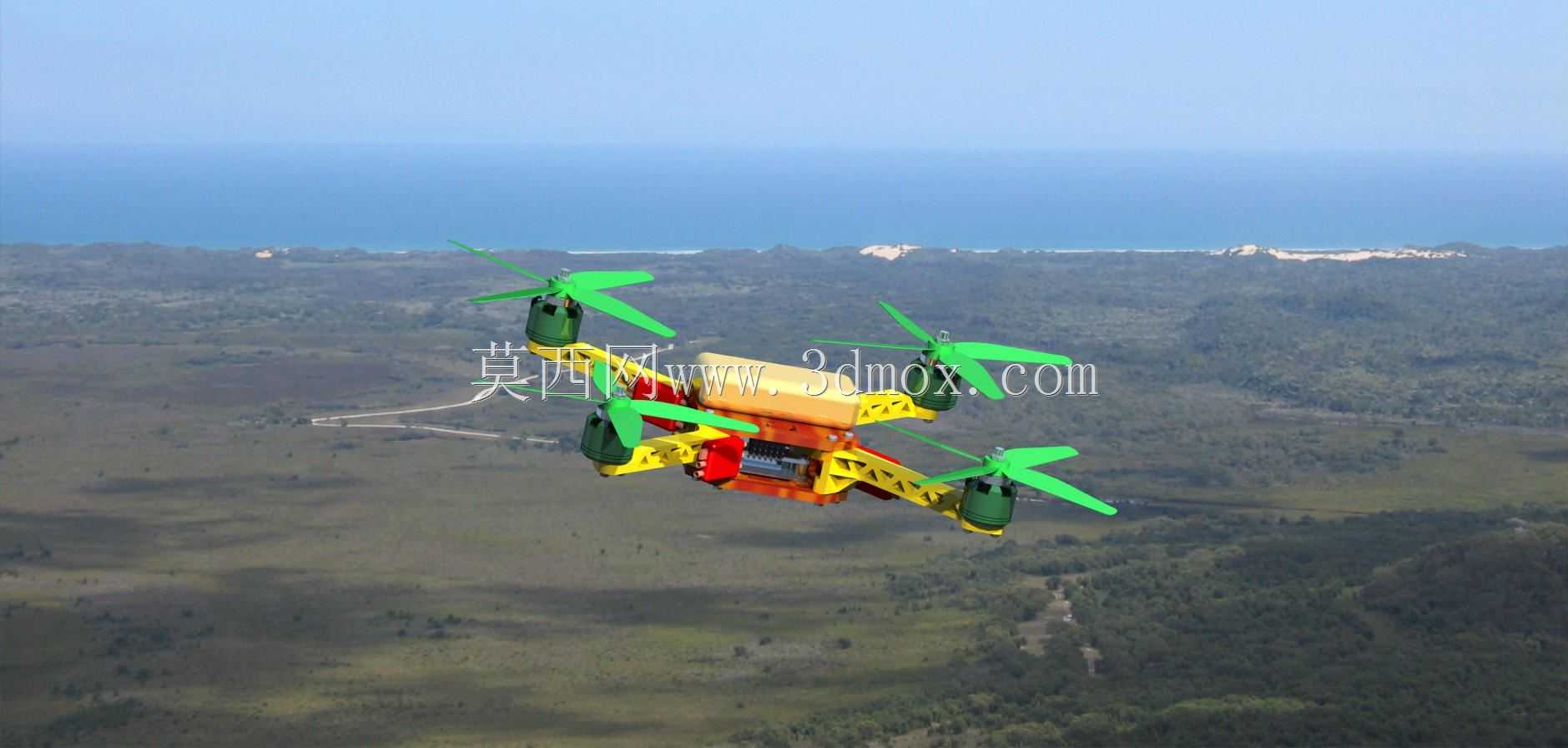

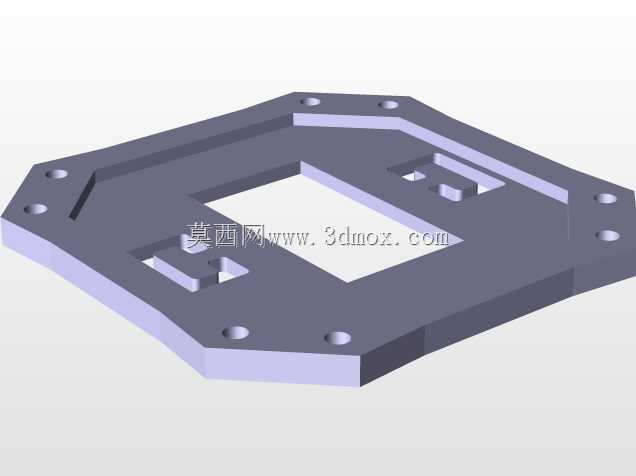

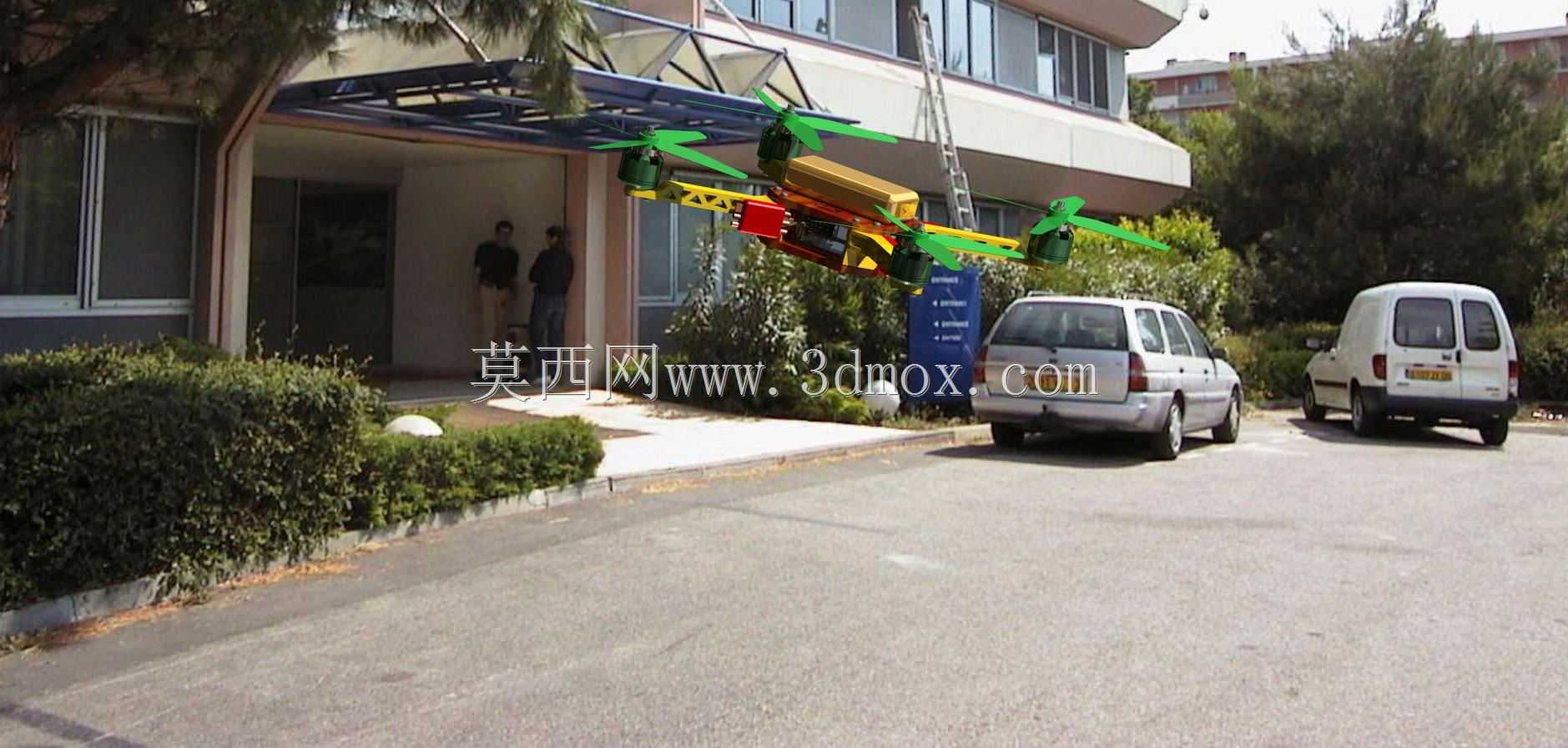

这套小型四旋翼飞行器的结构设计，核心面向入门级航模研发、教学实验以及低空近距离作业场景的原型验证需求，在实际应用中，既可以作为高校机械电子工程、飞行器设计相关专业的课程设计实操载体，也能通过加装不同功能模块，适配室内狭小空间巡检、轻量载荷航拍演示、小型环境数据采集等轻量化作业任务，不需要复杂的起降场地支持，单人即可完成操作部署。从功能特性来看，整机采用对称式四旋翼布局，四个动力单元分别布置在机臂末端，相邻旋翼转向相反，通过差速控制实现飞行姿态的稳定调整，不需要额外的尾翼结构来抵消反扭矩，相比单旋翼直升机结构，机械复杂度更低，日常维护的拆装难度也更小，对于入门使用者来说，故障排查和零件替换的门槛更低。机身上部预留的块状安装位，是专门为飞控主板、电池模块预留的集成安装空间，能够兼容常规的开源飞控硬件与小型锂聚合物电池，不需要额外做结构改装就能完成核心电子元件的固定，机臂与中心机架的连接位置做了加强结构处理，能够抵消旋翼高速转动带来的持续振动，避免振动传递到飞控模块影响姿态传感器的采集精度，减少飞行过程中出现姿态漂移的概率。设计过程中优先考虑了结构的易加工性与装配效率，机臂采用直杆式延伸结构，没有复杂的曲面造型，不管是采用3D打印制作原型件，还是采用轻质复合材料切割加工，都能快速完成零件生产，每个机臂末端的动力安装座统一了安装孔位规格，四个旋翼动力组件可以实现完全互换，在出现零件损坏时不需要区分安装位置，直接替换备件即可，大幅降低了后期维护的备件管理成本。从安装边界与尺寸控制来看，整机的旋翼转动范围完全处于机臂端点的外接圆范围内，中心机架的长宽尺寸控制在能够容纳标准飞控板与电池的最小阈值，没有多余的外凸结构，在携带运输时可以将旋翼桨叶快速拆卸，进一步缩小收纳体积，机臂的长度经过匹配计算，既保证了旋翼转动时不会出现气流相互干扰的问题，也不会因为机臂过长导致整机重量不必要的增加，兼顾了飞行效率与结构刚性。机架下部预留的载荷安装位，可以根据不同的使用需求加装微型摄像头、小型气体传感器或者其他轻量化作业模块，安装孔位采用通用的标准间距，能够适配市面上多数微型电子模块的固定需求，不需要额外打孔改装。整个结构的受力路径经过优化，飞行过程中旋翼产生的升力通过机臂直接传递到中心机架的载荷安装区域，力的传递路径短，没有多余的受力拐点，在做急停、转向等大机动动作时，机臂的形变量控制在安全范围内，不会因为结构形变导致旋翼打桨或者姿态失稳。电子元件的布线空间沿着机臂内侧预留了走线槽，能够将电调与电机、飞控之间的连接线完全收纳在结构内部，避免线材外露在飞行过程中被旋翼打到，也能减少飞行时的风阻，提升飞行续航表现。起落部分虽然没有设计专门的外置起落架，但是机架底部的结构高度已经能够保证在正常起降时，底部搭载的载荷不会直接接触地面，同时在轻微硬着陆时，机架底部的结构能够吸收一部分冲击能量，保护核心电子元件不受撞击损坏。
