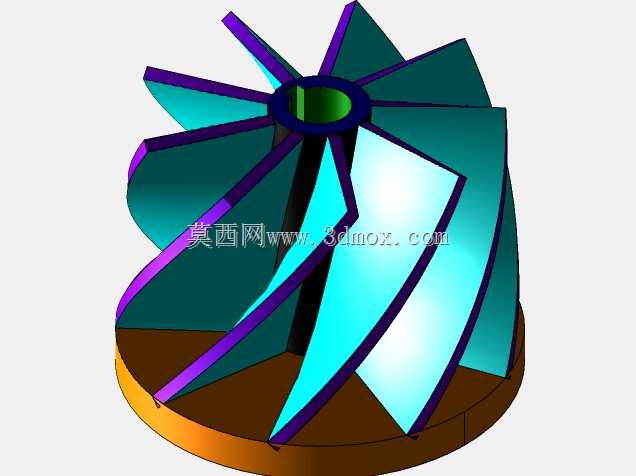

扭曲叶片离心式流体输送叶轮结构

在流体输送类设备的核心过流部件设计中，叶轮的结构形态直接决定整机的运行效率与工况适配范围，这款采用空间扭曲叶片构型的叶轮，主要适配离心泵、离心式压缩机等依靠离心力实现流体增压输送的旋转设备，在市政供水、化工流体输送、暖通循环、工业气体压缩等场景中承担核心做功功能。从实际工况适配角度看，这类叶轮的叶片采用空间变曲率扭曲设计，并非简单的平面直板构型，设计过程中需要结合不同流量、扬程参数下的流体流态分布，调整每个叶片截面的安装角与扭曲率，避免流体在叶轮流道内产生脱流、涡流损失，保证流体从叶轮入口轴向进入后，能顺着叶片曲面平滑转向，在叶轮高速旋转产生的离心力作用下，沿径向从叶轮外缘甩出，将叶轮旋转的机械能高效转化为流体的压力能与动能。叶轮的中心设置带键槽的安装轮毂，轮毂内孔与设备主轴采用过渡配合，通过平键传递扭矩，安装时需要保证叶轮端面与主轴轴线的垂直度偏差控制在允许范围内，避免高速旋转时产生动不平衡量，引发设备振动超标、轴承过早磨损等问题。轮毂与外缘轮盘之间均匀分布的多枚扭曲叶片，相邻叶片之间形成封闭的过流流道，流道截面从入口到外缘呈渐变扩大形态，匹配流体在流动过程中压力逐步升高的变化规律，减少流动过程中的冲击损失。叶轮底部的轮盘结构起到支撑叶片、封闭流道的作用，轮盘外缘的直径尺寸需要匹配对应泵体或压缩机蜗壳的入口内径，安装后保证叶轮外缘与蜗壳内壁之间的间隙在设计值范围内，间隙过大会导致流体回流降低效率，间隙过小则容易在运行过程中出现动静部件碰磨，引发设备故障。在设计建模过程中，这类扭曲叶片的构型需要先通过水力设计计算得到不同半径位置的叶片翼型截面坐标，再通过曲面放样、曲面缝合等操作生成连续光滑的叶片实体，建模过程中需要重点检查叶片与轮毂、轮盘连接位置的圆角过渡，避免出现应力集中问题，因为叶轮高速旋转时，叶片根部会承受较大的离心拉应力与流体交变冲击力，光滑的圆角过渡可以有效降低应力集中系数，提升部件的疲劳强度。实际选型应用时，这类叶轮的转速适配范围需要结合叶片材质、结构强度确定，输送清水类无腐蚀介质时可采用工程塑料或普通铸铁材质，输送腐蚀性化工流体时则需要匹配不锈钢或特种合金材质，不同材质对应的叶轮最大线速度存在明确限值，设计选型时不能超出材质允许的线速度范围，避免运行过程中出现叶片撕裂、变形等失效问题。从安装边界来看，叶轮装配到主轴上后，需要通过锁紧螺母进行轴向固定，锁紧螺母的拧紧力矩需要符合设计要求，同时要保证叶轮入口与设备进水端的密封环间隙均匀，避免出现偏磨，安装完成后需要对叶轮组件进行动平衡校验，将剩余不平衡量控制在对应精度等级要求范围内，保证设备在额定转速下运行平稳，无异常振动与噪音。这类扭曲叶片叶轮相比直叶片叶轮，在大流量工况下的效率优势更为明显，能够在较宽的流量区间内保持较高的运行效率，适配工况波动较大的流体输送场景，设计过程中还需要根据输送介质的特性调整叶片入口边的形状与角度，比如输送含固体颗粒的介质时，需要适当加厚叶片入口边，提升耐磨性能，输送高粘度流体时则需要调整流道宽度与叶片扭曲度，降低流体在流道内的流动阻力。
