机器人用外齿式塑料行走轮结构

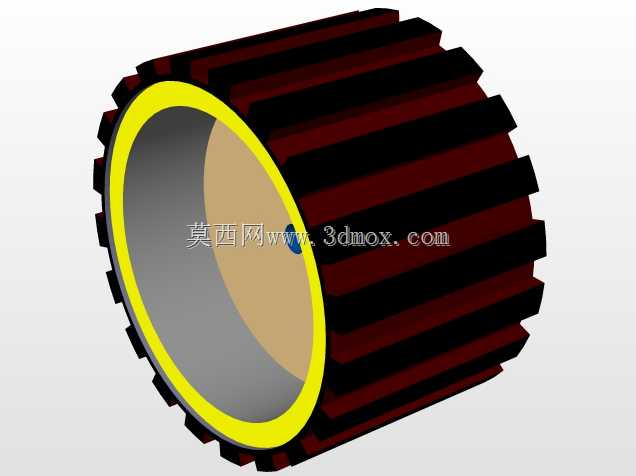

在小型移动机器人的行走机构设计中，轮体作为直接接触行走面、传递驱动力的核心执行部件，其结构合理性直接决定整机的移动平顺性、负载能力与运行噪音水平。这款外齿式塑料行走轮，主要面向教育类小型移动机器人、仓储分拣AGV的辅助从动轮、桌面巡检机器人的行走单元场景设计，区别于传统光面滚轮，外圆周的齿状结构能够在地毯、轻微粗糙地坪、带防滑纹路的工作台面行走时，增大接触摩擦力，避免光滑轮面易出现的打滑、空转问题，尤其适合需要频繁启停、小半径转向的移动工况。从结构设计逻辑来看，轮体采用中空套筒式结构，内孔为直筒光面设计，适配直径匹配的光轴或者带轴套的支撑轴安装，安装时可通过轴端卡簧或者紧定螺钉实现轴向定位，不需要额外设计复杂的轮毂连接结构，能够大幅简化轮系的装配工序，降低小型机器人的整机装配成本。轮体两端的黄色环形凸缘，一方面作为轴向限位结构，能够限制轮体在轴上的窜动区间，避免轮体运行中与周边支架产生摩擦干涉，另一方面凸缘略高于外齿顶面，当机器人行走过程中遇到侧面障碍物或者靠近墙面行走时，凸缘可以先于齿面接触障碍物，避免齿部受侧向挤压出现崩齿、变形问题，提升轮体的抗侧向冲击能力。外圆周的齿形采用等距直齿设计，齿根做了圆弧过渡处理，没有尖锐的应力集中角，这种设计一方面是考虑注塑加工的脱模便利性，塑料件注塑成型时，圆弧过渡的齿根能够减少注塑内应力，避免成型后齿根位置出现缩痕、开裂问题，另一方面在行走压过地面细小杂物时，圆弧过渡的齿槽能够让杂物顺利从齿间滑落，不会像直角齿槽那样容易卡入杂物导致轮体跳动、卡滞。轮体的中空内腔预留了足够的空间，可根据使用需求在内部嵌入滚珠轴承或者自润滑铜套，当用于主动轮场景时，可在内腔加装与轴连接的传动键槽结构，不需要额外修改轮体外部轮廓，具备较强的适配扩展性。从安装边界尺寸来看，轮体的轴向宽度控制在适配小型机器人底盘的常用区间，内孔直径匹配市面上主流的小型机器人支撑轴规格，外齿的齿高经过反复校核，既保证足够的抓地摩擦力，又不会因为齿高过大导致轮体滚动时出现明显的多边形效应，降低行走过程中的振动与噪音。在材料选型层面，这类轮体通常采用耐磨POM或者尼龙材质注塑成型，自重较轻，同时具备良好的自润滑特性，与金属轴配合时不需要额外添加润滑脂即可长期顺畅转动，适合室内洁净场景下的机器人使用，不会像橡胶轮那样容易在地面留下摩擦痕迹，也不会像金属轮那样运行噪音过大、易刮伤地坪。在实际选型应用中，需要注意轮体的负载上限，这类塑料轮主要适配单轮负载5kg以内的小型移动设备，不适合大负载重载场景，安装时要保证轴与内孔的同轴度误差控制在允许范围内，避免偏心安装导致轮体转动时出现周期性跳动，影响机器人的行走定位精度。另外，外齿结构的设计也让这款轮体可配合齿形带作为传动轮使用，在一些轻载的小型传动机构中，可直接作为从动带轮适配同步带传动，实现一物多用，减少非标零件的种类，降低设计与加工成本。
