十字轴式转向连接接头结构设计

项目分类:3D模型 发布时间:2021-10-21 ID:331075
  • 十字轴式转向连接接头结构设计
  • 十字轴式转向连接接头结构设计
  • 十字轴式转向连接接头结构设计
  • 十字轴式转向连接接头结构设计
  • 十字轴式转向连接接头结构设计
  • 十字轴式转向连接接头结构设计
  • 十字轴式转向连接接头结构设计
  • 十字轴式转向连接接头结构设计
  • 十字轴式转向连接接头结构设计
  • 十字轴式转向连接接头结构设计

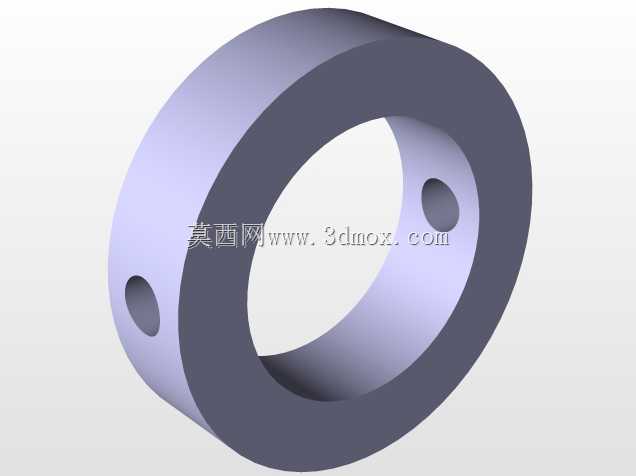

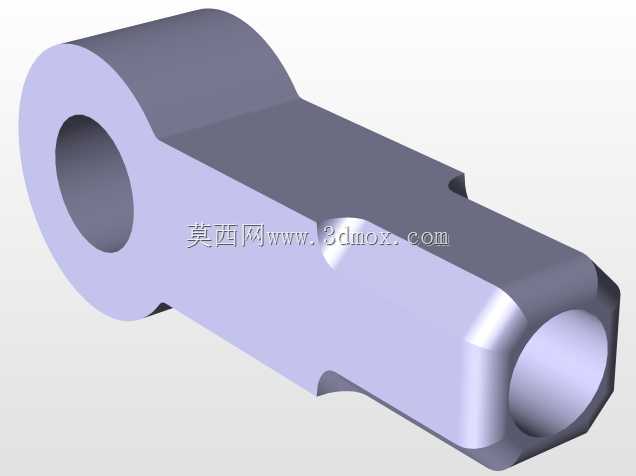

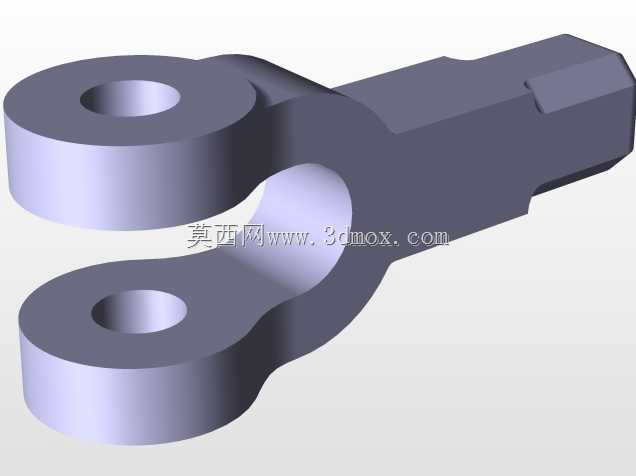

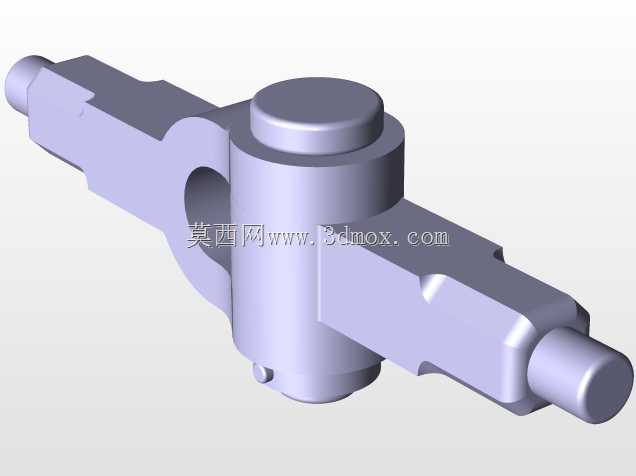

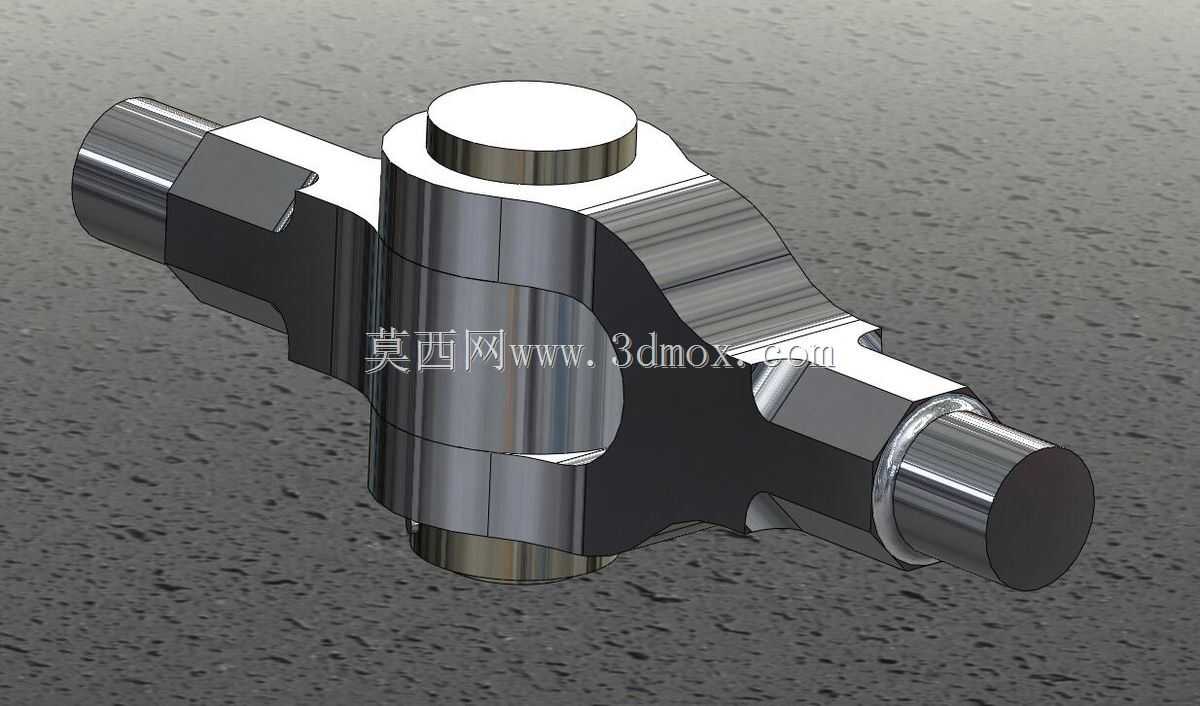

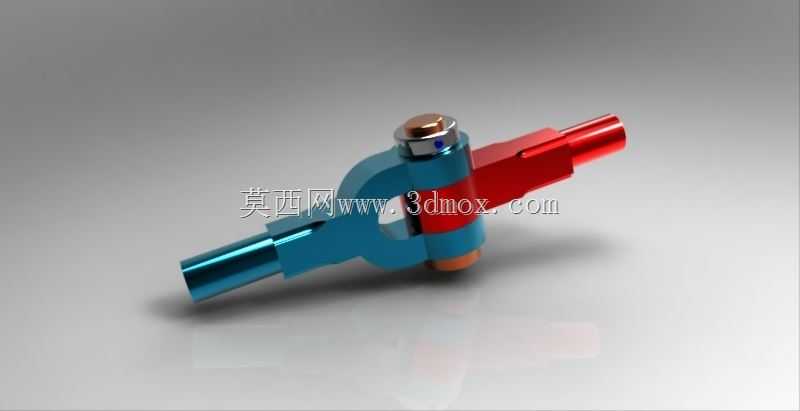

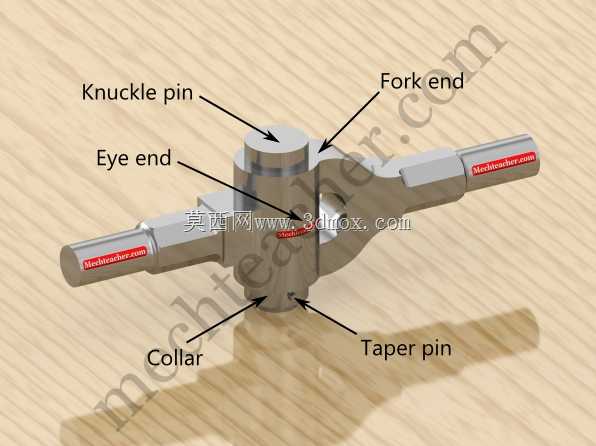

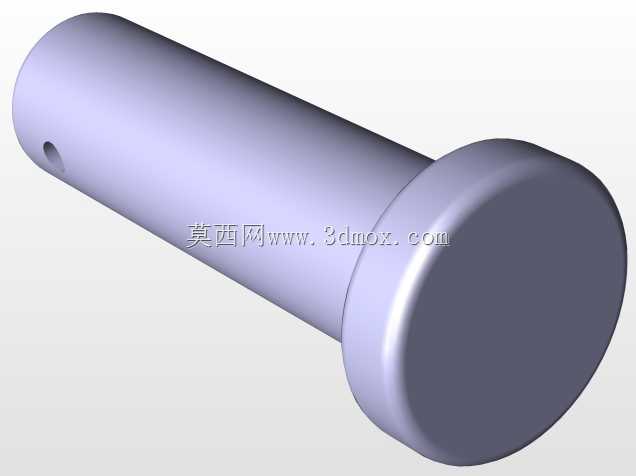

这类十字结构的转向接头,核心应用场景集中在需要传递轴向拉伸载荷、同时允许少量角度偏转的传动链路里,常见于车辆转向拉杆系统、工业设备连杆传动机构、工程机械操纵联动结构中,区别于固定刚性接头,它能抵消安装过程中两杆轴线的微小同轴度误差,也能在设备运行过程中吸收杆件受载变形带来的角度偏移,避免连接部位出现应力集中导致的断裂失效。从实际使用功能来看,该接头两端的外伸轴段用于和配套的杆端部件配合,中间的十字铰接结构可以实现两个垂直方向的小角度转动,转动过程中载荷始终沿杆件轴向传递,不会因为角度偏斜产生额外的径向分力,保证受载时力线始终和杆件轴线重合,这也是它和普通万向节的核心差异——普通万向节可实现大角度传动但会产生转速波动,这类转向接头仅允许小角度柔性补偿,传动过程无转速差,适合对传动精度有要求的拉杆类连接场景。在设计思路上,首先要明确的是连接载荷的边界:接头主体采用整体式锻造结构而非焊接拼接,是因为拉伸载荷下焊接部位容易出现疲劳裂纹,整体结构的金属流线连续,能承受更高的交变载荷;中间的铰接配合面采用高精度圆柱面配合,配合间隙控制在0.02-0.05mm区间,间隙过大会导致传动空程,影响操纵响应速度,间隙过小则会在角度偏转时出现卡滞,无法实现柔性补偿功能。两端的轴段设计有六角装夹面,方便现场安装时用扳手拧紧紧固,不需要额外设计工装夹持,轴段末端的圆柱面和配套杆件的内孔采用过渡配合,装配后通过径向销钉或者螺纹锁紧,保证连接后不会出现松脱。从安装边界尺寸来看,接头整体的最大回转直径要小于安装空间的最小内径,避免偏转时和周边部件发生运动干涉,两端轴段的同轴度公差控制在0.01mm以内,保证装配后两杆的轴线偏斜量在设计允许范围内,中间铰接部位的端面要做倒角处理,去除加工毛刺,避免装配时刮伤配套的轴套零件。实际选型应用时,要先核算接头的额定拉伸载荷,保证其额定载荷大于实际工作载荷的1.5倍,预留足够的安全系数,同时要确认允许的最大偏转角度,通常这类接头的单方向允许偏角不超过7度,超过这个角度会导致铰接面的接触应力超过材料屈服极限,出现压溃变形。建模过程中要重点关注配合面的尺寸公差标注,还有热处理工艺的匹配:接头整体采用调质处理,表面硬度达到HB220-250,铰接配合面做高频淬火处理,硬度提升到HRC45-50,提升耐磨性能,延长使用寿命,避免长期反复偏转导致配合面磨损出现间隙过大的问题。另外在结构细节上,铰接部位的油槽设计不能忽略,要预留润滑脂加注的通道,保证运行过程中配合面之间有持续的润滑脂填充,减少干摩擦带来的磨损,两端轴段和主体连接的位置要做圆角过渡,避免截面突变带来的应力集中,圆角半径通常取轴径的0.1倍,在不影响安装的前提下尽可能加大圆角,提升接头的抗疲劳性能。这类接头在实际装车或者设备装配后,不需要做日常的频繁维护,只需要在定期保养时补充润滑脂即可,相比球头类接头,它的承载能力更高,抗冲击性能更好,适合重载工况下的拉杆连接,但是允许的偏转角度比球头小,选型时需要根据实际的运动行程计算最大偏角,避免出现运动干涉或者结构过载。
