二十四芯铜管铝翅片式换热冷却装置

　　在工业温控、小型制冷系统、车载散热回路这类对空间占用有严格限制的换热场景里，多芯并列的管翅式换热结构一直是兼顾换热效率与安装适配性的主流选择，这款二十四芯的换热装置就是针对紧凑安装空间设计的典型结构。从实际使用场景来看，这类结构既可以配套小型液压站的油温冷却回路，也能嵌入车载空调的冷凝段、工业电子设备的液冷散热回路，甚至可以作为小型制冷机组的蒸发器使用，适配的介质包含导热油、冷却水、常规制冷剂等多种流体，应用覆盖范围较广。

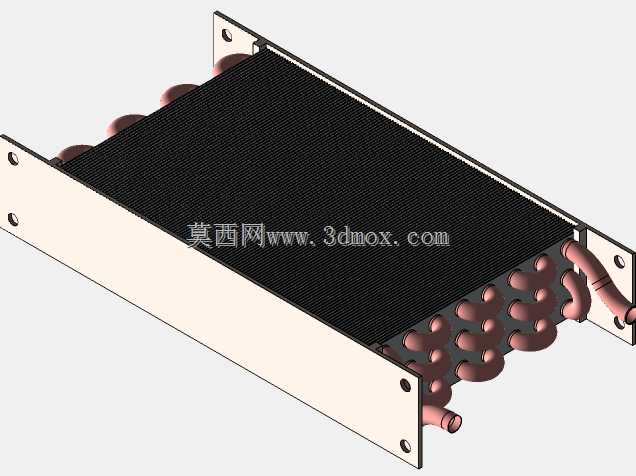

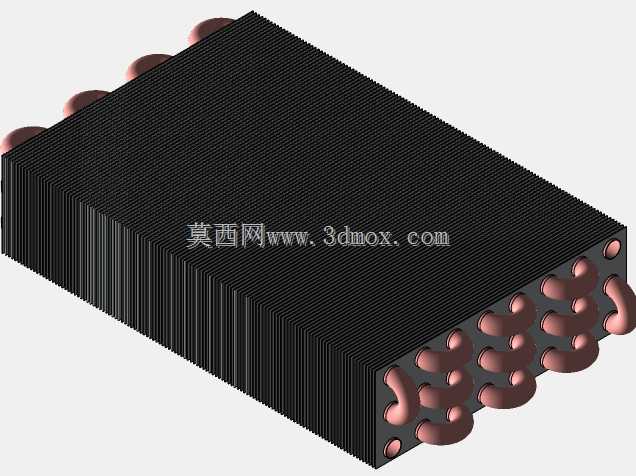

　　设计上采用铜管作为流体流通通道，主要是利用铜材优异的导热性能与管路加工可塑性，每一根铜管都经过弯制形成连续的U型回流路径，二十四根芯管并列排布，最大化拓展流体在换热单元内的流通路径长度，让管内介质能够充分与管壁完成热量交换。外部搭配密集的铝制翅片结构，通过胀管工艺让铝翅片与铜管外壁紧密贴合，消除接触热阻，铝翅片的密集排布能够大幅拓展与空气的接触面积，配合强制风冷的工况时，空气流经翅片间隙可以快速带走管壁传导到翅片上的热量，实现高效热交换。

　　尺寸边界上，该装置整体宽度为12英寸，高度8英寸，介质流通方向的总长度为2.7英寸，属于薄型紧凑结构，安装时不需要预留过大的纵深空间，对于设备内部安装空间局促的场景十分友好。管壁与翅片的壁厚设置为1/64英寸，在保证结构强度、能够承受常规工作压力的前提下，尽可能降低壁厚带来的导热热阻，同时控制整体重量。外围配套的全壳结构，一方面可以对内部的翅片与铜管形成防护，避免安装、运维过程中磕碰造成翅片倒伏、管路变形，另一方面也可以配合风道设计，引导冷却空气全部流经翅片区域，避免旁流漏风降低散热效率。

　　从结构设计的细节来看，所有弯管位置的曲率都经过统一设定，既保证管路内部流体流通顺畅，不会出现局部流阻陡增的问题，也让芯管排列整齐，翅片冲孔位置能够精准匹配管路位置，装配时不需要额外修配。如果做截面剖切就能观察到，每一根管路的排布间距均匀，翅片与管路的贴合面没有间隙，整体结构一致性好，在批量生产时能够稳定保证换热效率的一致性，不会出现同批次产品换热性能差异过大的问题。这类结构在选型时，只需要根据散热量需求匹配对应的风冷风速、介质流量，就可以快速适配到不同的温控回路中，安装固定点可以依托外围壳体设置，不需要直接在翅片或管路上做固定结构，避免损伤核心换热部件。
