连铸产线中间包预热装置结构设计

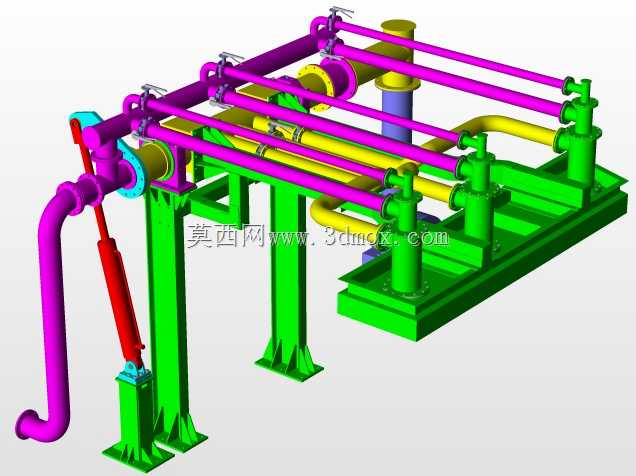

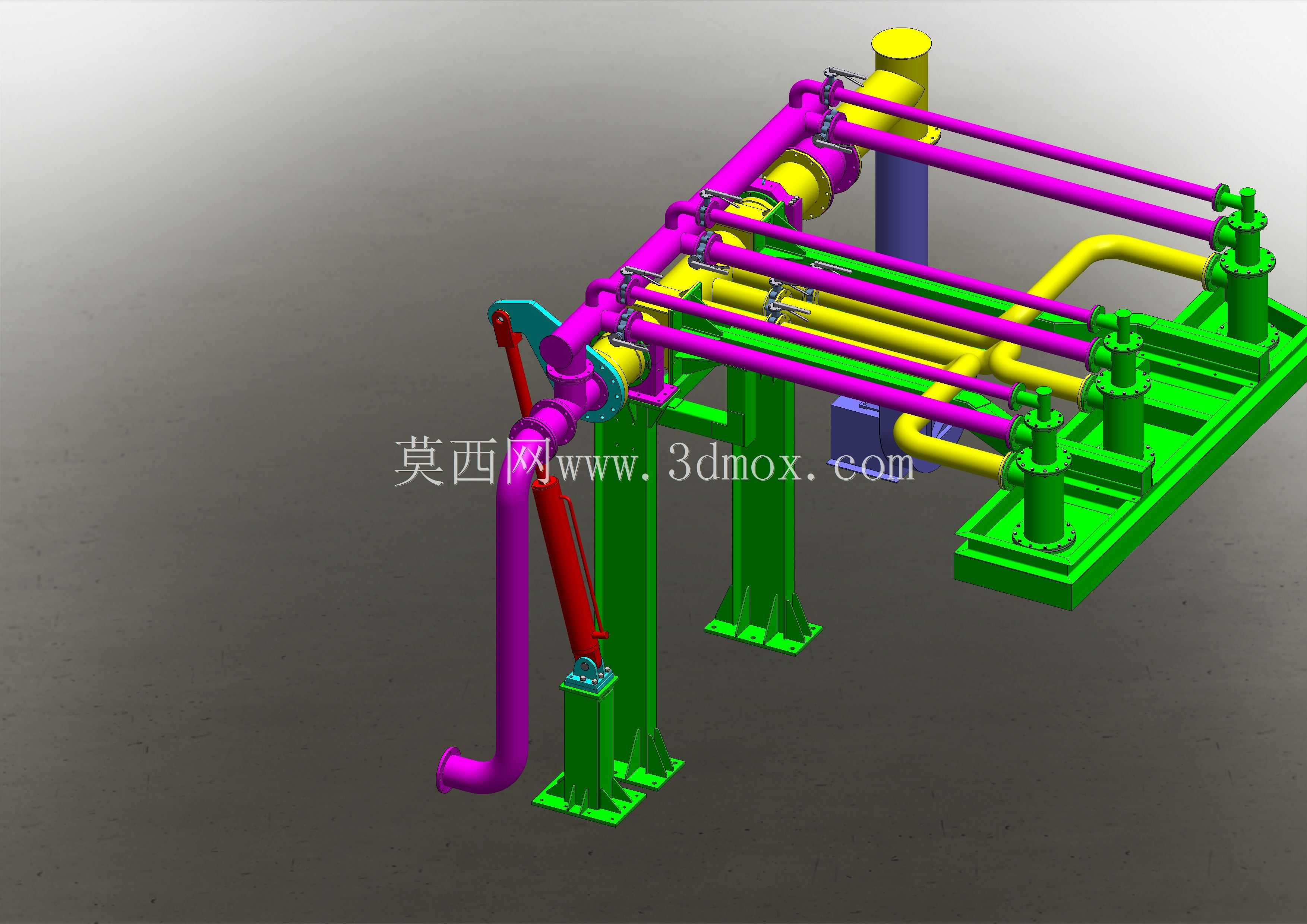

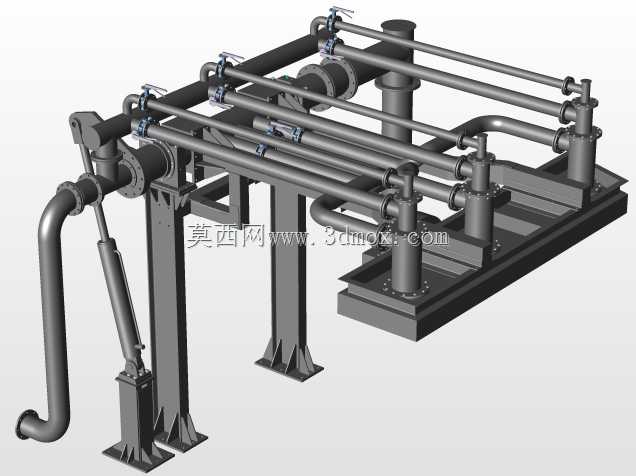

这套中间包预热装置主要应用于钢铁连铸生产车间的中间包烘烤工位，在中间包上线承接钢水前完成内壁耐材的均匀预热，避免耐材因接触高温钢水出现骤热开裂、水分爆溅的问题，同时将中间包内衬温度提升至工艺要求区间，减少钢水浇注过程的温降，保障连铸坯成型质量。从结构设计来看，整套装置采用多组并行的介质输送管路搭配立式支撑立柱布局，不同介质管路通过颜色区分走向，其中燃气输送管路、助燃空气管路、排烟管路分层排布，避免管路交叉干涉，同时预留了足够的检修操作空间，支撑立柱底部采用带地脚螺栓孔的法兰式安装底座，可直接通过膨胀螺栓固定在车间混凝土地面上，安装时需保证各立柱的平面度误差控制在2mm以内，避免管路对接时出现错位应力。装置的管路末端连接多组燃烧器单元，燃烧器采用倾斜布置角度，可将高温火焰均匀喷射至中间包内腔的各个区域，避免出现局部耐材烘烤不到位的冷区，管路上配置的阀组单元集中布置在装置侧方的操作平台区域，方便操作人员现场调整燃气与空气的配比，控制烘烤升温速率，适配不同耐材材质的中间包烘烤工艺曲线。设计过程中优先考虑了管路的热膨胀补偿，在长距离直管段预留了自然补偿弯管结构，避免装置长时间高温工作下管路出现热变形拉裂焊缝的问题，同时所有管路的连接法兰处均采用耐高温密封垫片，保障高温工况下的管路密封性，防止燃气泄漏引发安全隐患。整套装置的安装边界需结合现场中间包的放置位置确定，横向管路伸出长度需匹配中间包的内腔深度，保证燃烧器喷口伸入中间包内的距离符合火焰覆盖要求，侧方阀组区域需预留不小于1.2米的操作通道，方便日常的阀门操作与设备点检维护，装置整体的高度设计避开车间上方的天车运行轨道，防止天车吊运中间包时与预热装置发生碰撞。
