多关节夹持式工业机械臂结构设计

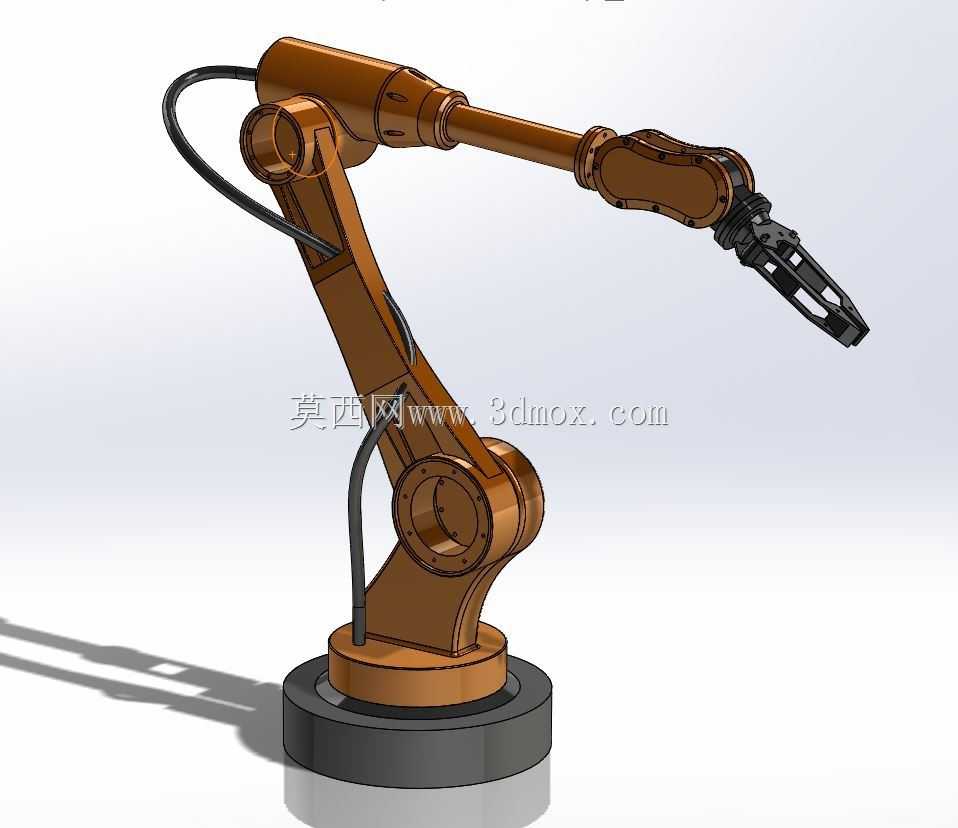

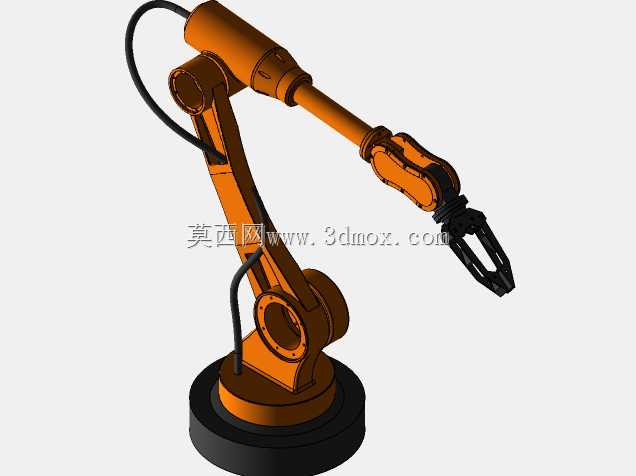

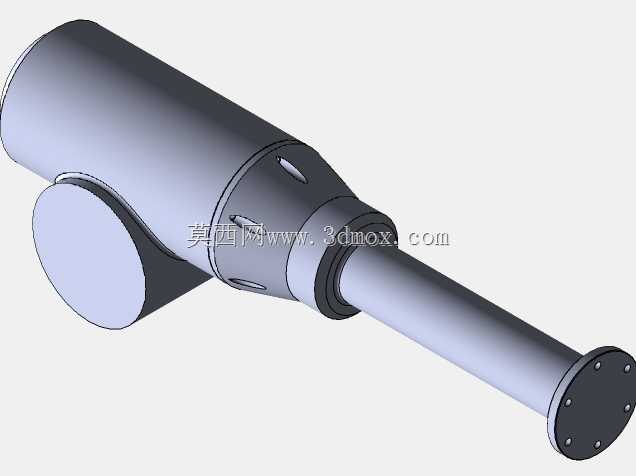

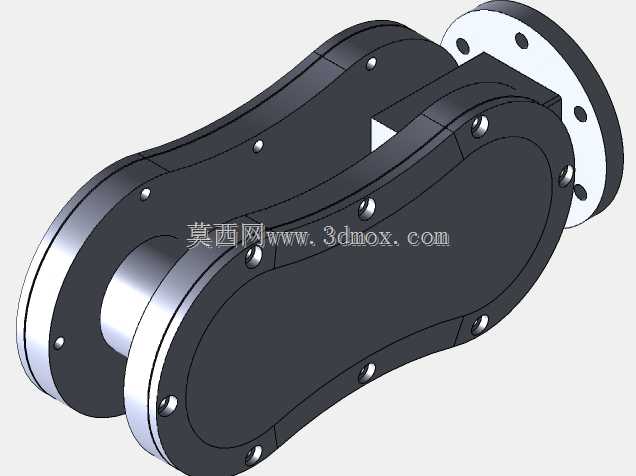

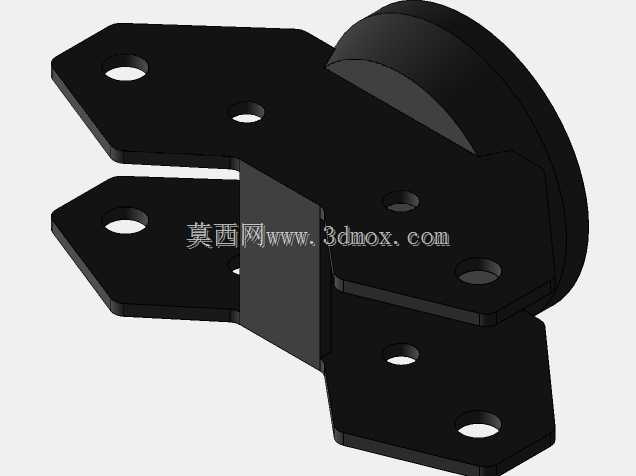

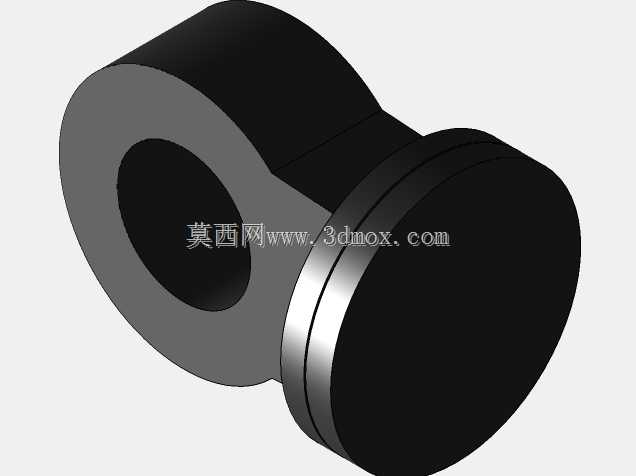

这款多关节机械臂的建模完全围绕产线实际作业需求搭建，从底座安装基准到末端夹持器的作业范围，每一处结构都对应实际工位的安装与动作边界。底座采用圆形法兰式安装结构，安装孔位按照常见工业机器人的地面固定、工装台搭载两种场景做了适配，底座回转支承的结构预留了伺服电机与谐波减速器的安装空间，可实现360度全周回转，满足工位周边多点位取放料的动作覆盖需求。大臂与底座的铰接关节、小臂与大臂的铰接关节均采用内置走线的结构设计，将动力线缆与信号线缆全部收纳在臂体内部的走线槽内，避免臂体往复摆动过程中线缆外露剐蹭周边工装、产生磨损，也能减少产线清洁时线缆积灰积油的问题，适配焊接、搬运、上下料等多场景的工况环境。小臂末端搭载的两指式夹持器，开合行程按照常见的规整工件、小型零部件的夹持尺寸设计，夹持指的接触面做了防滑纹理结构，可适配金属毛坯、塑料件、包装盒等不同材质工件的抓取需求，夹持器的连接法兰采用标准快换接口结构，可根据作业需求快速更换吸盘、焊枪、打磨头等不同执行末端，拓展设备的适用场景。设计过程中对各关节的运动行程做了干涉校验，大臂俯仰角度覆盖从低位取料（接近安装基准面高度）到高位码放的全范围，小臂的伸缩摆动可覆盖臂展范围内的所有作业点位，各关节在极限运动位置均设置了机械硬限位与传感器安装位，避免运动超程造成设备损坏。臂体的外壳采用流线型包覆结构，既可以保护内部的传动部件、电机与线缆，也能减少臂体运动过程中的风阻，在高速往复取放作业时降低臂体抖动，提升动作定位精度。整体臂展尺寸适配中小型自动化产线的工位间距，不需要对现有产线布局做大幅改造即可完成安装调试，可直接用于3C电子零部件组装、机床上下料、成品码垛、工件转运等常见自动化作业场景，建模时各零部件的装配关系完全按照实际加工装配逻辑搭建，关节处的轴承、密封件、紧固件都做了结构还原，可直接用于结构校验、运动仿真以及后续的工程出图参考。
