多自由度运动平台并联机械臂结构设计

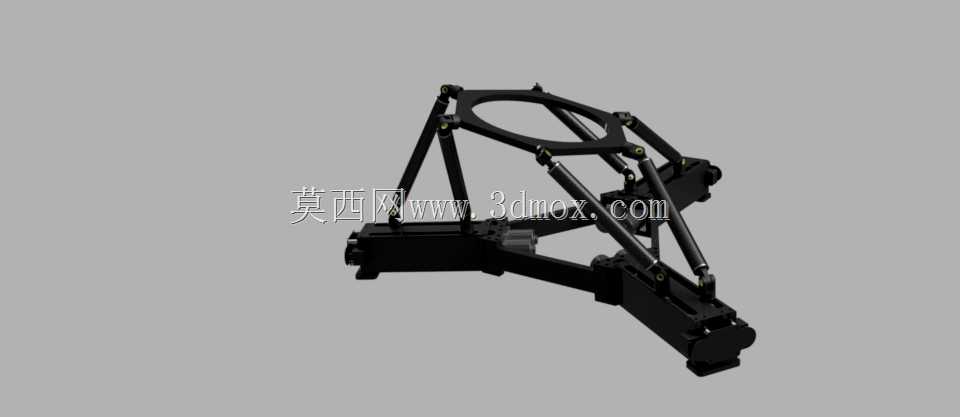

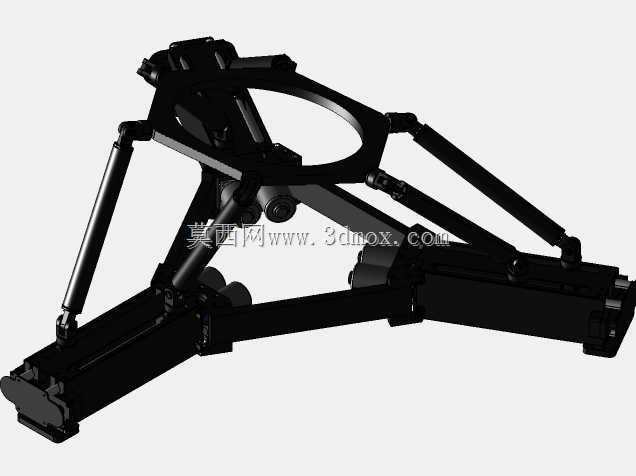

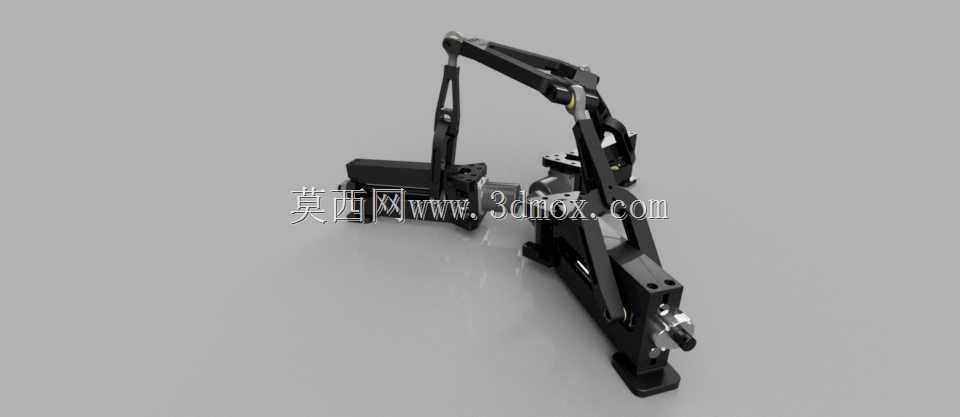

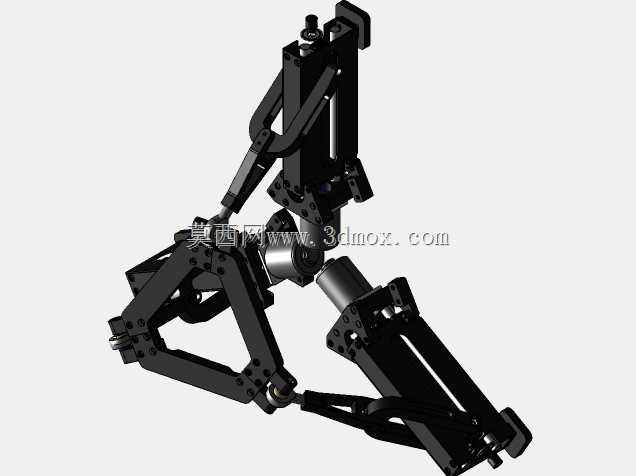

这类多自由度并联运动平台，最早在飞行模拟训练场景中落地应用，后续逐步延伸到精密装配、振动测试、姿态补偿等多个工业场景，不同自由度版本的结构设计，核心是匹配不同场景下的运动维度需求。3自由度版本的结构，主要覆盖沿垂直轴的升降、绕两个水平正交轴的俯仰与侧倾动作，适合车载设备姿态稳定、小型工件姿态调整这类不需要水平位移的场景，其支链布局采用对称式分布，每一组驱动支链都通过铰接副与上下平台连接，铰接点的位置公差直接影响平台的运动精度，设计时需要给铰接副预留足够的摆动间隙，避免运动过程中出现卡滞。6自由度版本则在3自由度的基础上，增加了沿两个水平轴的平移以及绕垂直轴的回转动作，能够完全复现空间内的任意位姿，多用于精密光学元件的对位调整、多轴振动环境模拟试验，其支链的驱动行程需要根据目标运动空间做匹配计算，避免出现驱动死点或者运动超限的问题。从结构设计思路来看，这类并联平台的支链采用模块化设计思路，每一组驱动支链都可以单独拆装维护，支链上的传动部件采用封闭式布局，能够减少车间粉尘、切削液等杂质进入传动副，延长设备的维护周期。上下安装平台的接触面都设计有标准的安装螺孔阵列，能够适配不同规格的工装夹具、被测工件或者执行末端，安装边界的设计充分考虑了常规工业设备的安装尺寸，不需要额外做转接板就可以直接固定在车间的工作台或者设备基座上。支链的铰接部位采用自润滑轴承，不需要频繁加注润滑脂，能够降低日常维护的工作量，驱动端的连接部位设计有过载保护结构，当负载超过设计阈值时会触发保护，避免驱动部件因为过载损坏。在实际选型应用时，需要根据目标场景的负载重量、运动行程、定位精度要求来选择对应自由度的版本，3自由度版本的结构刚性更强，负载能力更高，适合大负载低维度运动的场景，6自由度版本的运动灵活性更好，适合需要复杂位姿调整的场景，两者的底座安装尺寸保持一致，能够在同一安装基座上实现快速替换，不需要重新做地基或者安装面的加工，降低了产线改造的成本。平台的运动控制接口采用通用的工业总线协议，能够直接接入车间的自动化控制系统，不需要额外开发专用的驱动程序，适配主流的工业控制环境。
