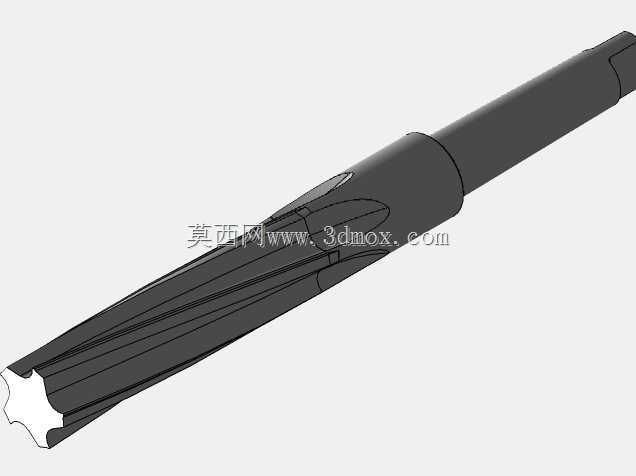

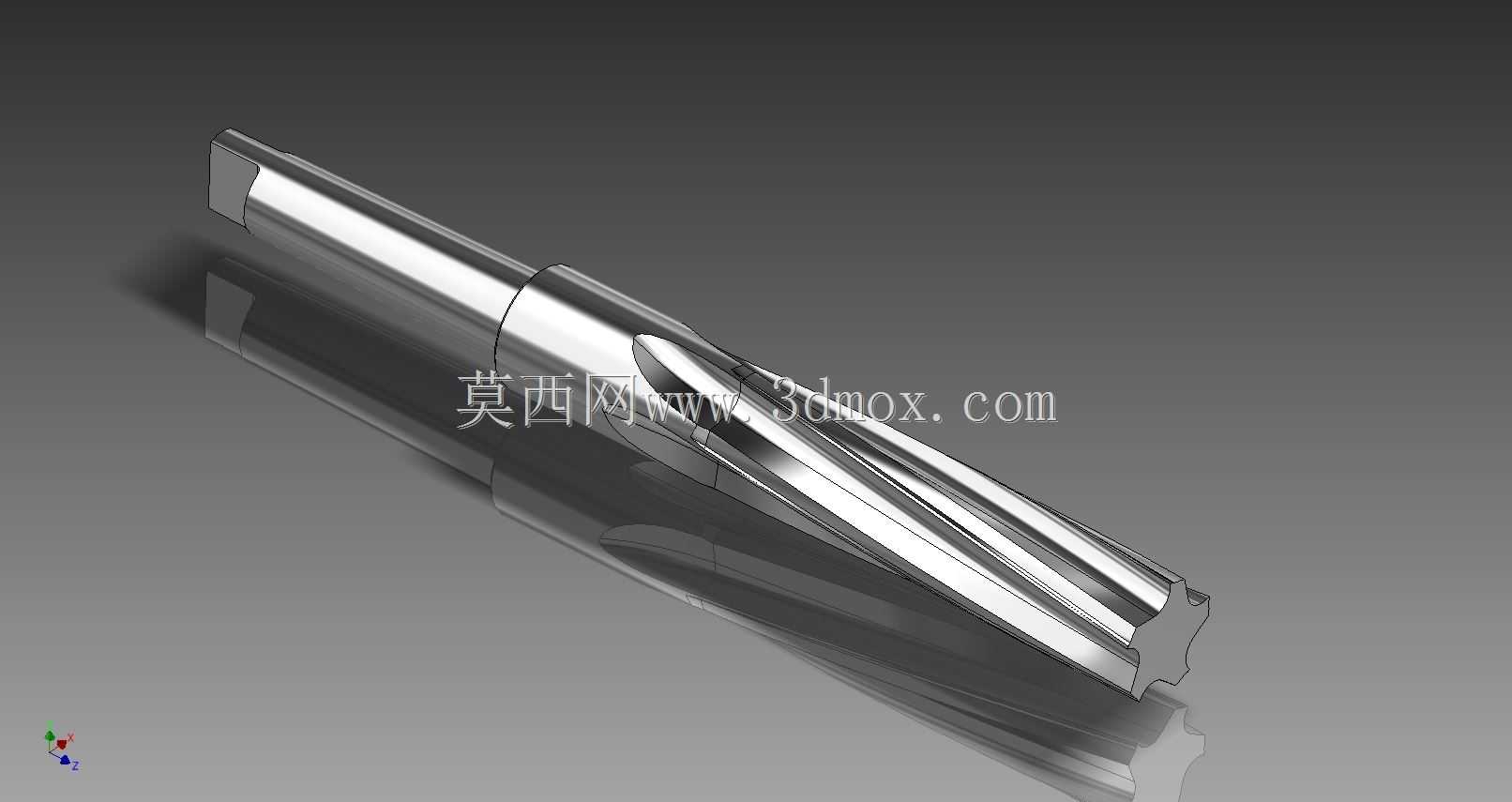

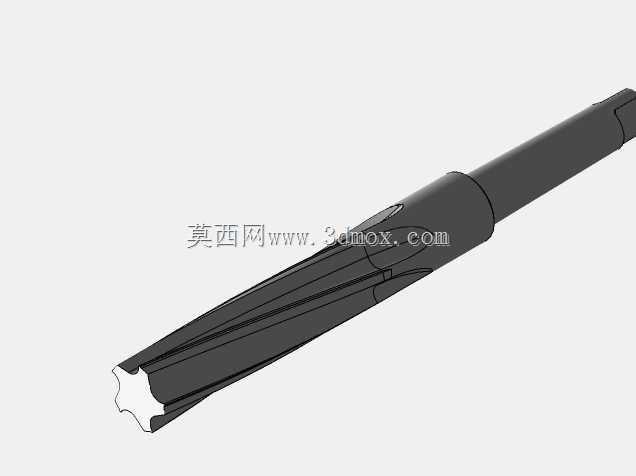

直柄螺旋槽机用铰刀三维结构设计

这款刀具的结构设计围绕孔加工的精度保持性展开，直柄夹持段的圆柱度公差控制在0.005mm以内，可适配钻床、铣床、加工中心的标准弹簧夹头、钻夹头装夹，装夹时无需额外定制过渡套，夹持段长度匹配常规夹头的夹持深度范围，避免装夹过浅导致的刀具振颤，或是装夹过深干涉排屑路径。切削段采用螺旋槽构型，相比直槽铰刀，切削过程中每齿的切入切出是连续渐进的，不会出现直槽刀多齿同时冲击工件的情况，能有效降低加工表面的振纹，尤其适合45钢、铝合金、铜合金等常见机加工材料的半精与精加工工序，在液压阀块孔、轴承安装孔、定位销孔的加工场景中，能稳定保证IT7级的尺寸精度与Ra1.6以内的表面粗糙度。

设计过程中重点考量了排屑与导向的平衡，螺旋槽的螺旋角设置为15度，这个角度既能让切屑顺着槽向顺利排出孔外，避免切屑刮伤已加工孔壁，又不会因为螺旋角过大导致刀具轴向切削分力过大，推偏工件或是让刀具出现让刀现象。切削段的导向带宽度经过反复校核，过宽会增大刀具与孔壁的摩擦，导致加工发热孔径扩张，过窄则会丧失导向作用，加工出的孔出现圆度超差、喇叭口等缺陷，最终确定的导向带宽度能在切削过程中紧贴孔壁，修正前序钻孔、扩孔带来的轴线偏斜问题。刀具的工作端做了45度的导入倒角，倒角长度约为1.5倍齿高，能让刀具顺利切入预制孔，避免端齿崩损，同时倒角段的切削锥角经过优化，能将切削负荷均匀分配到各个端齿上，延长刀具的单次刃磨使用寿命。

从安装边界来看，刀具的最大外径集中在切削校准段，柄部直径比切削段小0.5-1mm，加工通孔时刀具可穿过工件，不会出现柄部刮伤孔壁的问题，加工盲孔时，切削段的长度覆盖常规盲孔的有效加工深度范围，端部的容屑空间能容纳盲孔加工产生的切屑，避免切屑挤压在孔底导致刀具折断。整体结构没有多余的凸起或异形结构，三维建模时所有曲面均做了G1连续过渡，没有应力集中的尖角，既方便后续做有限元切削仿真验证刀具刚性，也能直接导入CAM软件生成刃磨加工程序，适配五轴工具磨床的批量生产需求。
