蜗杆传动机构三维结构设计方案

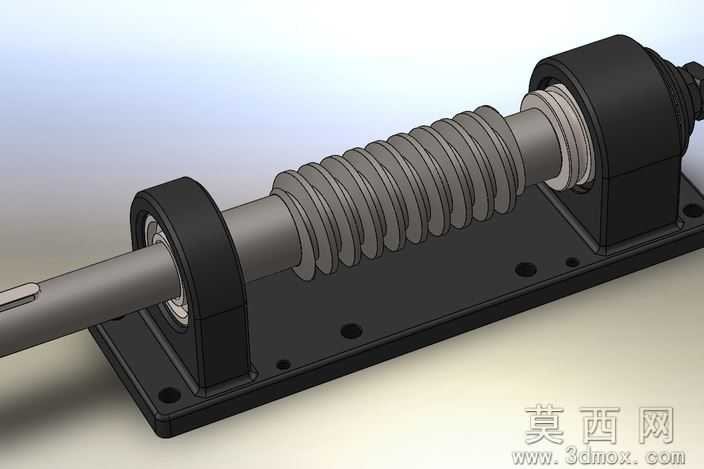

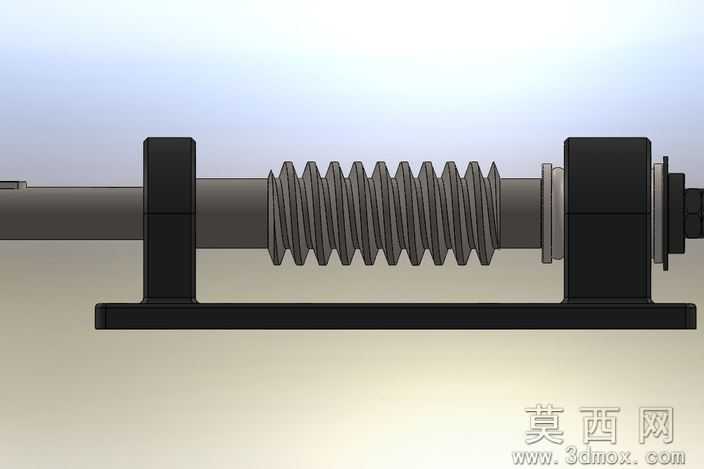

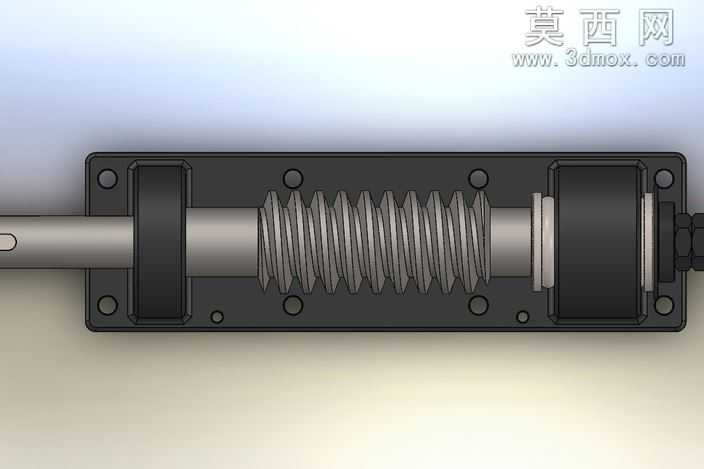

本作品为蜗杆传动驱动装置的三维建模设计，整体采用主流三维机械设计软件完成全参数化建模，建模过程中严格遵循机械设计规范，对每一处结构尺寸都做了精准的参数约束，确保各零部件之间的装配公差符合实际生产加工要求。模型渲染阶段采用哑光金属材质模拟蜗杆轴的金属质感，对蜗杆的螺旋齿面做了细微的粗糙度纹理处理，还原真实金属加工后的表面状态；两端的支撑轴承座采用磨砂黑色工程塑料材质，搭配底部安装底板的哑光铸铁质感，不同材质之间的光影过渡自然，通过环境光遮蔽效果强化了各部件的装配层次，让整体结构的视觉呈现更具真实感。结构设计上，核心传动部件为一体式蜗杆轴，蜗杆齿形采用标准阿基米德蜗杆齿廓参数，保证传动过程中的啮合精度与传动平稳性；轴体两端通过深沟球轴承与立式轴承座连接，轴承座通过内六角螺栓固定在下方的一体式安装底板上，底板预留了对应安装定位孔，方便整套机构直接与其他设备集成固定。设计思路围绕紧凑化、高可靠性的传动需求展开，将蜗杆支撑结构、安装底座做了一体化整合设计，既减少了零散零件的装配复杂度，也提升了整套传动机构的结构刚性，能够在较小的安装空间内实现大传动比的动力传输，同时两端轴承的选型充分考虑了径向载荷承载需求，可适配中低速、中等载荷的传动应用场景。建模过程中对所有标准件都做了简化但不失真的结构还原，螺栓、轴承等部件的细节特征完整，既保证了模型的展示效果，也不会因为过多冗余细节影响模型的通用性，可直接用于传动方案的结构验证、教学演示以及后续的工程图导出加工。
