潜水推进式水踏板车三维结构设计

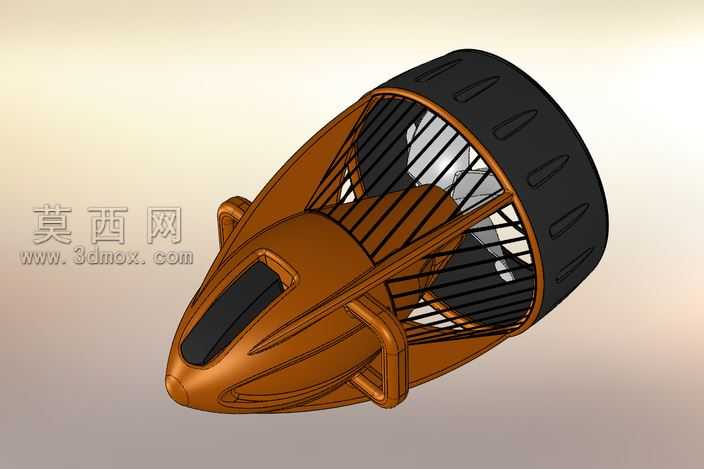

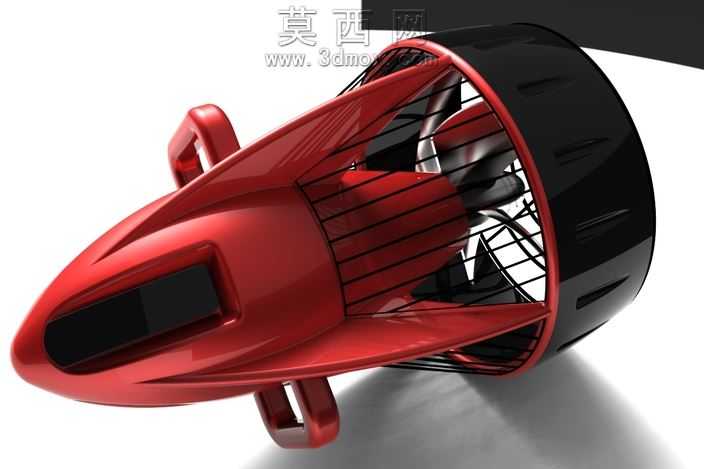

本作品为水下使用的踏板式潜水推进装置三维模型，整体采用流线型纺锤主体结构设计，建模过程中优先遵循流体力学减阻逻辑，通过三维建模软件完成全参数化结构搭建。主体外壳采用分段式曲面建模方式，前段为圆润收窄的导流头锥，表面预留嵌入式操控按键安装位，按键区域做内凹沉台设计，既保证操控时的触感辨识度，又避免突出结构增大水下行进阻力；中段为动力容纳舱，两侧对称设置符合人体工学的握持扶手，扶手做圆弧过渡处理，与主体外壳采用一体化曲面衔接，无突兀拼接棱角，可降低使用者握持时的水流冲击不适感；后段为防护格栅结构，采用等间距径向辐条搭配环形加强筋的栅格设计，既能够对内部螺旋桨动力部件形成有效防护，避免水下杂物卷入、使用者肢体误触转动部件，又尽可能减少栅格结构对水流通过效率的影响，尾部外圈设置多道轴向导流凹槽，可对喷出水流做整流导向，提升推进效率。材质渲染阶段，主体外壳采用高光亮面橙色工程塑料材质，模拟水下装备常用的玻纤增强ABS材质质感，表面添加细微的颗粒磨砂纹理，避免高光亮面在水下环境中产生过度反光干扰使用；防护格栅采用哑光黑色硬质工程塑料材质，与橙色主体形成鲜明视觉区分，提升装置的水下辨识度；内部螺旋桨部件采用半哑光金属银材质，模拟铝合金螺旋桨的金属质感，转动结构处添加细微的装配缝隙表现，还原真实产品的装配逻辑。结构设计上，整体采用模块化拆分思路，头锥段、动力舱段、尾部防护段之间预留装配卡扣与密封槽位，可满足水下使用的密封防水装配需求，握持扶手内部做中空结构设计，既可以降低整体装置重量，又可预留控制线路的走线空间，尾部格栅做可拆卸结构设计，方便后续对内部螺旋桨部件进行维护清理。建模过程中对所有曲面做连续性检查，避免出现曲面褶皱、破面问题，所有圆角过渡均做等半径或变半径顺滑处理，保证整体外观的流畅性，同时对各部件的装配干涉做全面校验，确保各部件装配关系合理，无结构冲突问题，可直接用于后续的结构验证、3D打印手板制作或者产品外观方案展示使用。
