内螺纹连接折叠式液压油过滤滤芯

做液压系统配套设计快十二年，这类折叠结构的压力管路滤芯我经手选型、建模改款的没有一百也有八十，很多刚入行的工程师总觉得滤芯是个没什么技术含量的外购标准件，真到现场跑过几次故障就知道，选不对滤芯，整套液压系统的寿命能折损七成以上。这个模型还原的是高压回路前置安装的回油/压力油过滤滤芯，日常主要用在工程机械液压站、注塑机锁模回路、机床液压进给系统的管路上，核心作用是拦截液压油里裹挟的金属磨屑、密封件老化脱落的橡胶颗粒、外界侵入的粉尘杂质，避免这些硬质颗粒刮蹭液压泵配流盘、卡滞伺服阀阀芯、划伤油缸内壁，从源头降低液压系统的故障概率。

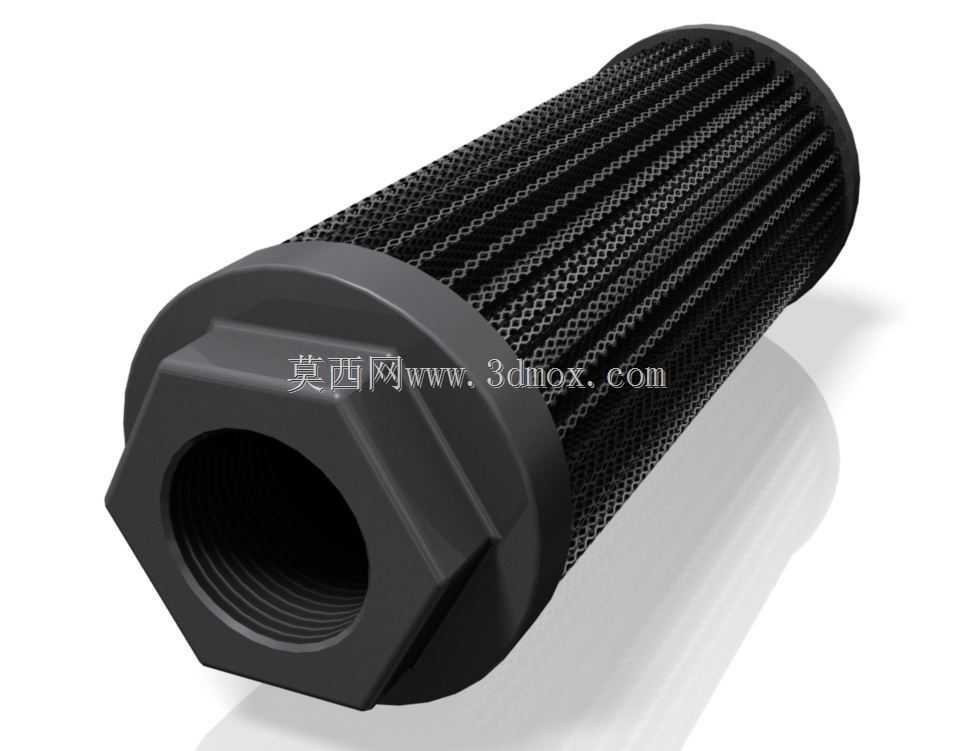

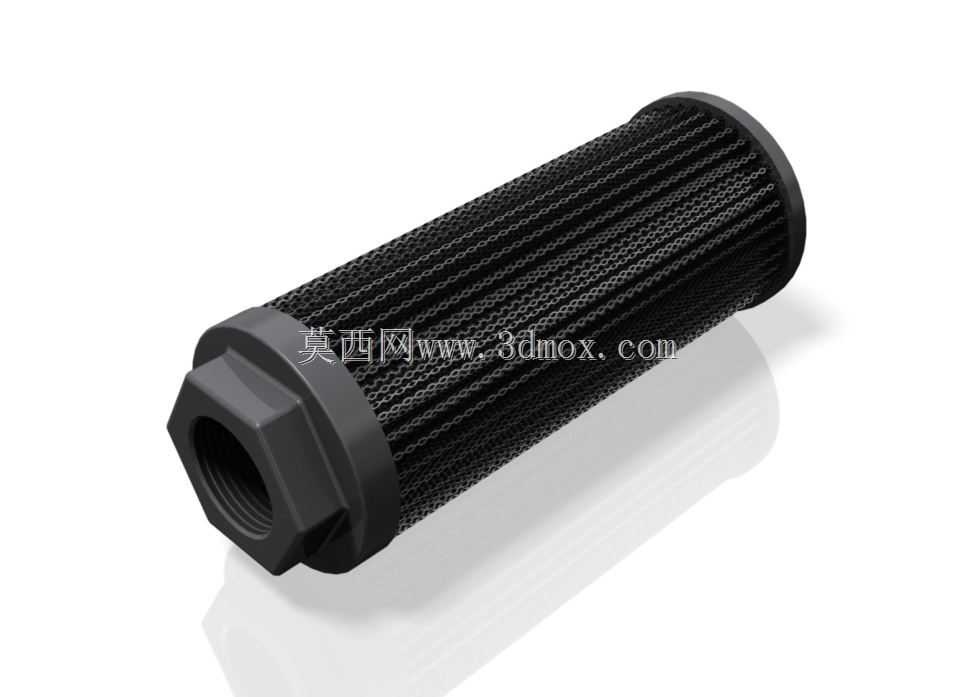

从结构设计来看，这个滤芯采用外六角内螺纹的连接端，建模时特意把螺纹接口的同轴度公差控制在0.05mm以内，安装时直接和管路内螺纹对接，外六角结构可以用标准开口扳手直接拧装，不需要额外做卡箍或者法兰固定，适合安装空间局促、管路排布紧凑的设备舱内部。滤层部分采用的是打褶折叠的玻纤滤材结构，相比平面滤网，折叠结构能在有限的外形尺寸内把有效过滤面积放大6-8倍，既保证了过滤精度，又不会因为滤材过密导致通油阻力过大，造成系统背压超压。滤芯两端的端盖采用硬质工程塑料材质，和滤层之间做了密封压合结构，避免未经过滤的油液从端盖缝隙旁通短路，失去过滤作用。

做三维建模的时候，要特别注意几个安装边界的尺寸：首先是内螺纹的通径要和对接管路的通径完全匹配，不能出现通径缩口，否则会造成局部流阻陡增，油液流经时产生紊流发热；其次是滤芯整体的外径要预留至少10mm的周边安装间隙，方便后期维护时直接拧下更换，不需要拆解周边管路；还有滤芯的总长度要匹配安装腔的深度，不能出现安装后和腔底干涉，或者端盖突出密封面造成渗漏的问题。另外滤层的折距、折高也要根据额定通流量做匹配，折距过小容易被杂质堵塞造成压差报警频繁，折距过大则会压缩有效过滤面积，降低纳污容量，缩短滤芯的更换周期。

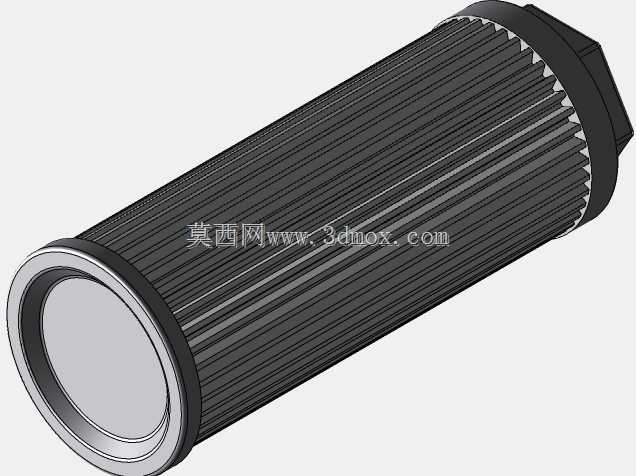

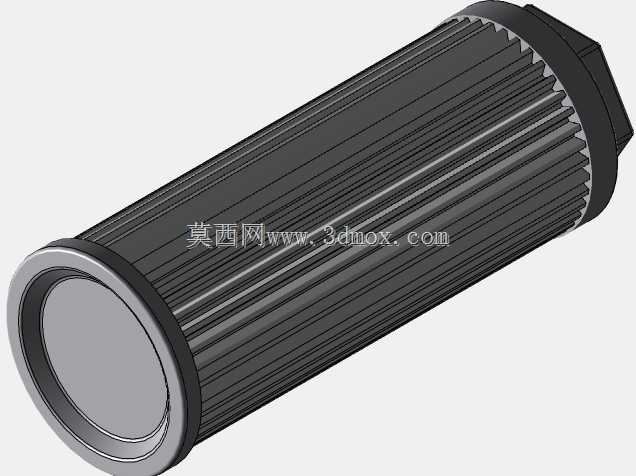

很多设计人员做液压系统三维布管的时候，经常随便拖一个标准滤芯模型凑数，根本不核对实际安装尺寸，等到现场装配的时候才发现滤芯装不进去，或者和旁边的阀块、硬管干涉，只能临时改管路，既耽误工期又增加成本。这个模型把连接端的结构、滤层的褶皱形态、端盖的密封位置都做了精准还原，不管是做液压站整体布局设计，还是做滤芯安装支座的结构设计，都可以直接调用，不需要再反复核对实物尺寸调整模型。实际应用中，这类滤芯通常会和压差发讯器配套使用，当滤层堵塞造成进出口压差超过设定值时，发讯器会触发电信号提醒维护人员更换滤芯，避免滤芯被压差压破，导致杂质进入下游液压元件造成不可逆的损伤。
