大跨度钢结构厂房承重框架设计

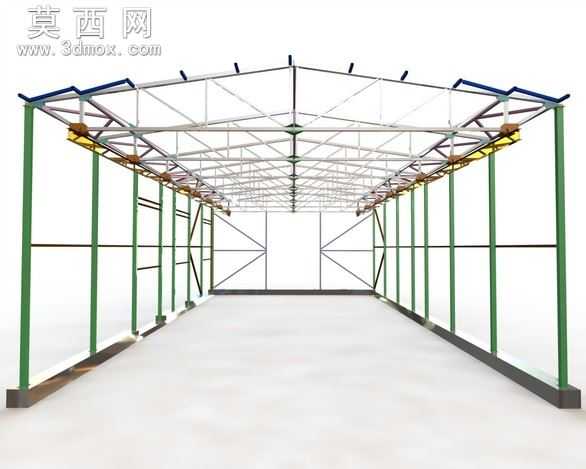

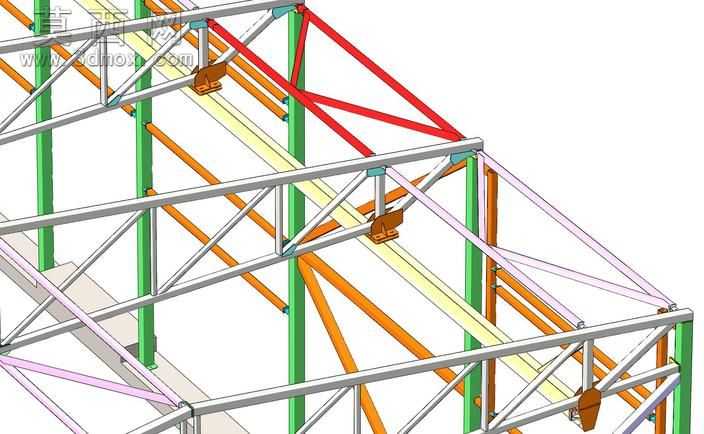

本模型为大跨度工业厂房用金属承重框架，采用三维参数化建模方式完成整体结构搭建，完整还原了轻钢结构厂房的主体受力体系。建模过程中严格遵循钢结构设计规范，对各构件的连接节点、受力路径做了精准还原：竖向承重构件采用等截面绿色涂装钢柱，柱脚设置预埋式固定底座，保证结构整体抗倾覆能力；顶部屋盖部分采用三角形桁架式屋架，通过主次檩条的分层排布，将屋面荷载均匀传递至两侧钢柱，屋架上弦预设屋面构件安装点位，下弦可根据使用需求悬挂管线、起重设备等附属设施。模型中对纵向连系梁、柱间交叉支撑做了精细化建模，纵向连系梁沿柱身等间距布置，既可以协调各钢柱的竖向变形，也能提升结构整体纵向刚度；柱间交叉支撑采用柔性拉杆设计，可有效传递纵向水平荷载，抵消风荷载、地震作用对结构的侧向推力，避免厂房出现侧向失稳。材质设置上，钢构件统一赋予哑光金属材质，柱身采用工业常用的绿色防锈漆质感，屋架构件保留银灰色金属原色，连接节点处做了焊缝、螺栓的细节刻画，渲染后可清晰区分不同构件的功能分区，直观展示结构的传力逻辑。设计思路上，该框架采用模块化排布逻辑，柱距、跨度均采用标准化工业厂房尺寸，可根据实际场地需求灵活调整纵向延伸长度，适配不同规模的生产车间、仓储库房建设需求；所有构件均采用常用型钢规格，无需特殊定制构件，可有效降低生产加工与现场安装成本，模型可直接用于结构受力验算、施工方案模拟、效果图渲染等多个场景，为钢结构厂房的前期设计与施工交底提供直观的三维参考。
