越野拖挂专用12mm规格防脱锁扣件

做越野拖挂改装快十年，这类防脱扣件是每次给客户做拖挂连接方案时必选的外购件，毕竟非铺装路面穿越时，拖挂连接部位的可靠性直接决定出行安全。这款12mm规格的防脱扣件，核心作用是在拖挂与主车连接、或是拖挂舱体附件锁止场景下，避免车辆颠簸、冲击振动导致的连接销意外脱出，很多玩越野拖挂的老玩家都吃过普通插销在搓板路颠掉的亏，这类带防脱结构的扣件就是针对这类场景设计的。

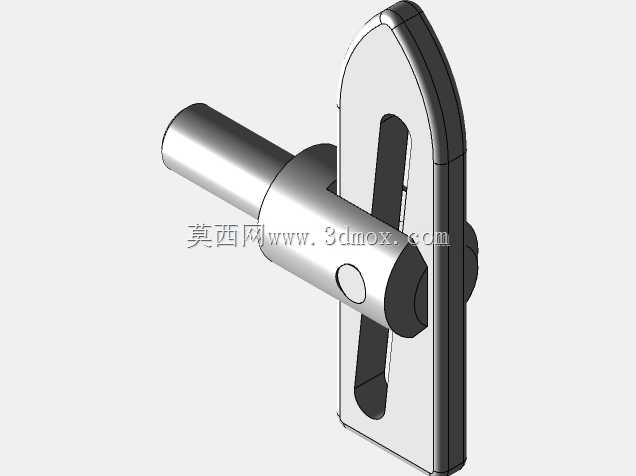

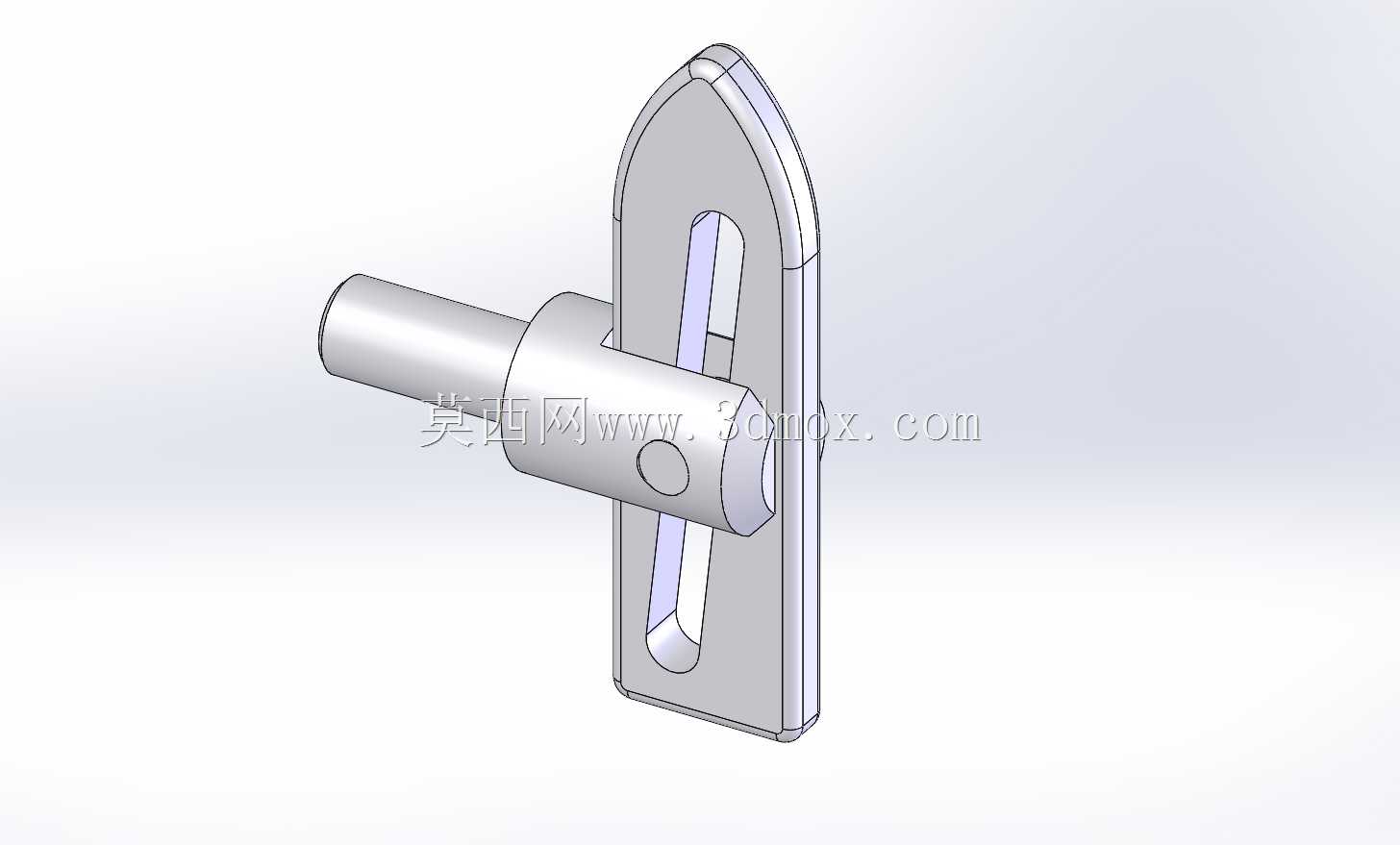

从结构设计来看，这款扣件采用插销与安装座一体化的结构，插销直径为12mm，刚好匹配多数轻型越野拖挂的连接孔位公差，安装座上开有长条形调节槽，允许安装时根据实际装配间隙做±5mm的位置微调，不用在安装支架上重新扩孔或是补焊调整，适配不同厚度的连接耳板。插销头部做了圆弧导向处理，对接孔位时不用反复对齐，戴着手套也能快速插装，插销侧面的定位凸点配合安装座的限位结构，插装到位后会自动卡入锁止位，不会因为纵向窜动滑出。安装座的外形做了流线型收边，没有尖锐棱角，既避免户外使用时勾挂线缆、篷布，也能减少穿越时树枝、碎石的磕碰卡滞。

实际选型时要注意安装边界：安装座总厚度控制在8mm，固定面的长槽长度为32mm，安装时需要在连接支架上预留至少40mm的纵向空间、25mm的横向空间，插销伸出后有效锁止长度为22mm，适配总厚度15-20mm的叠层连接耳板。和普通开口销、弹簧插销不同，这款扣件的锁止力完全依靠结构限位，没有弹簧这类易损件，在戈壁、盐碱地这类恶劣环境下，不用担心弹簧锈蚀失效导致的锁止失灵，日常维护只需要定期清理插销表面的泥沙，涂抹少量润滑脂就能保证插拔顺畅。

建模还原这类零件时，要重点注意插销与安装座的配合间隙，长槽的圆角过渡、插销头部的曲面弧度都要和实物匹配，做装配模拟时要验证插销全行程的运动无干涉，锁止位置的凸点配合量控制在0.8-1mm，既能保证锁止可靠，也不会因为过盈量太大导致插拔费力。很多新手建模时容易忽略安装座背面的沉台结构，实际生产中这个沉台是为了避让焊接飞溅或是安装面的凸起，保证安装座能完全贴紧固定面，不会出现安装歪斜导致插销卡滞的问题。
