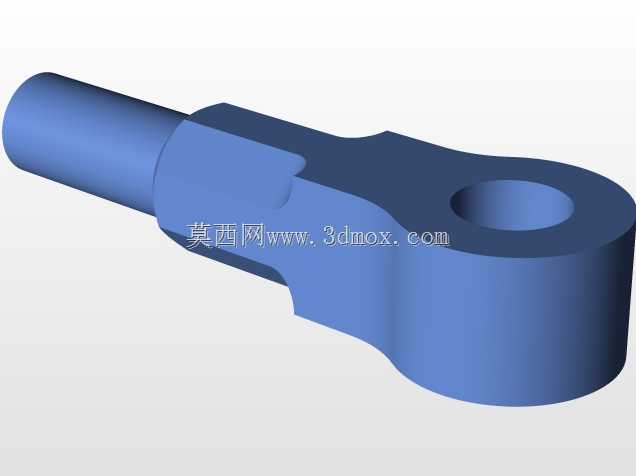

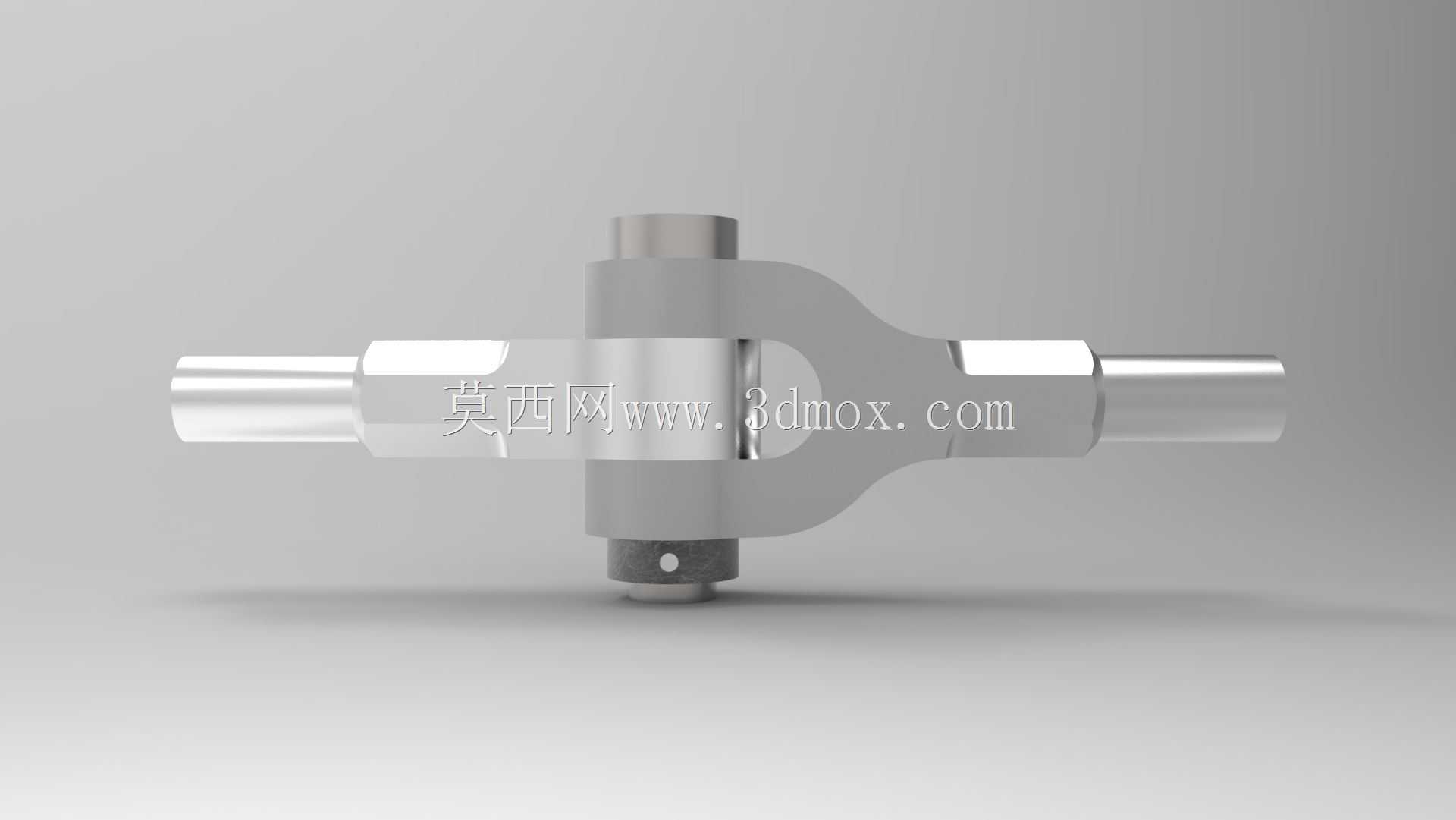

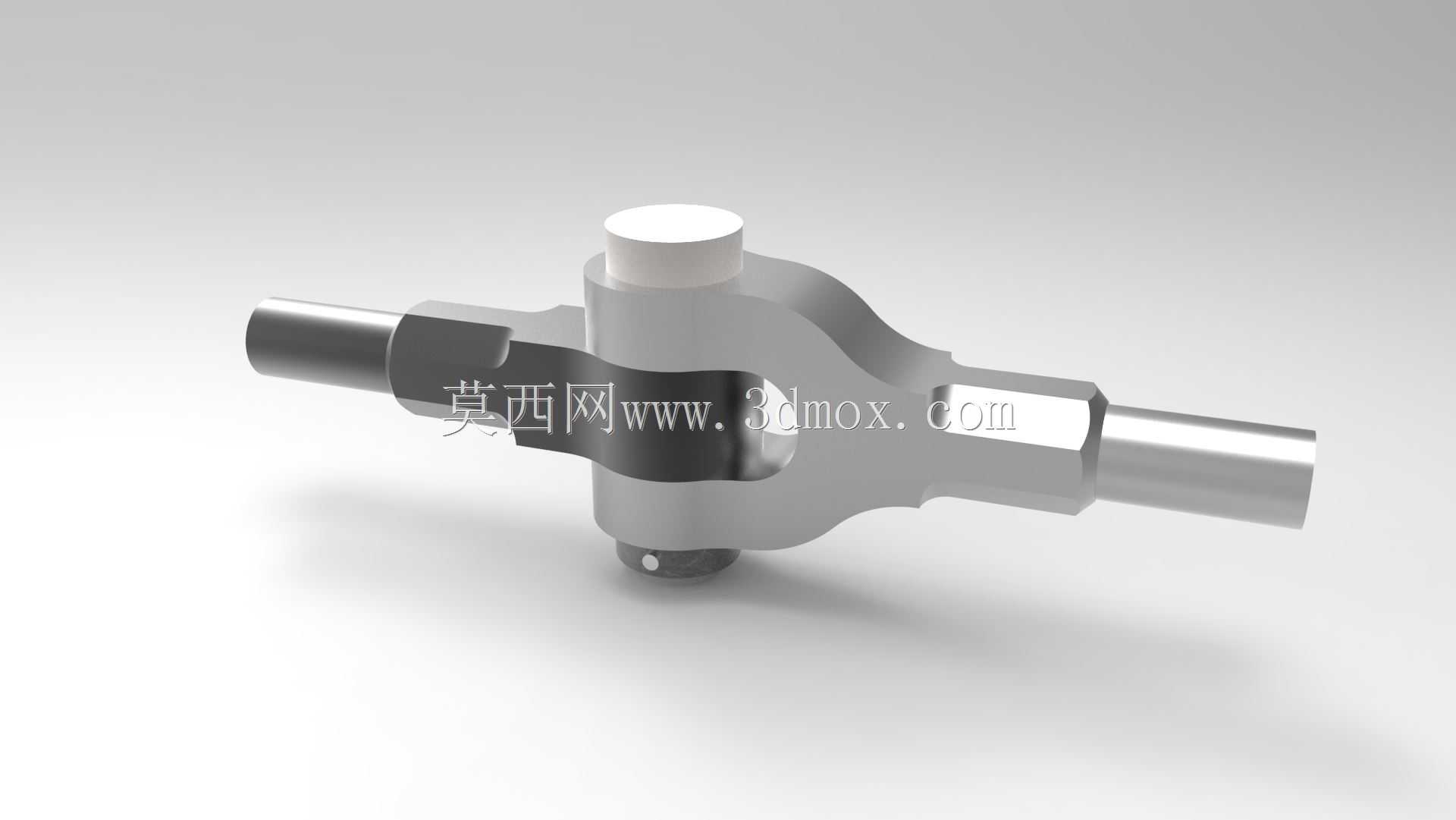

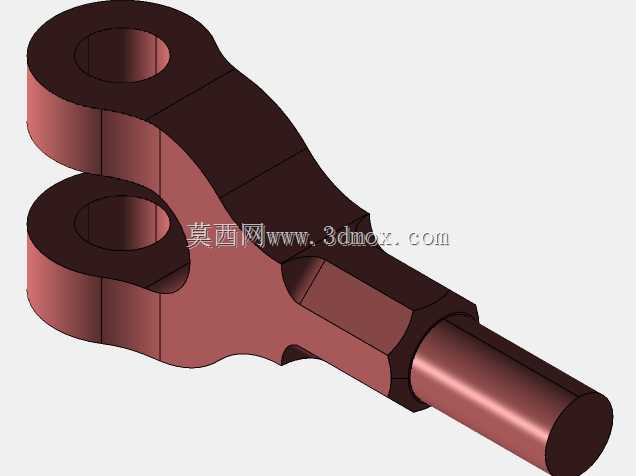

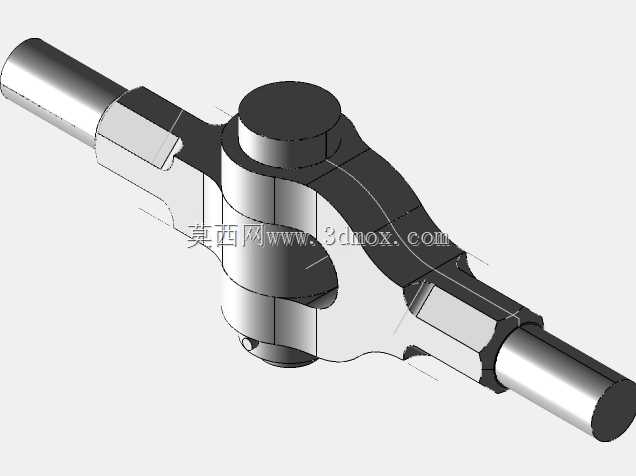

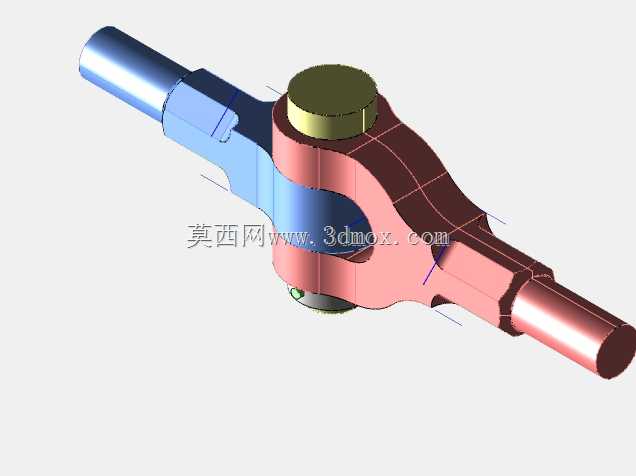

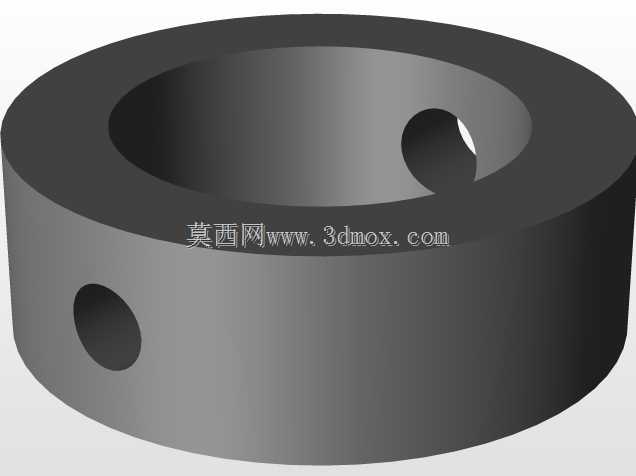

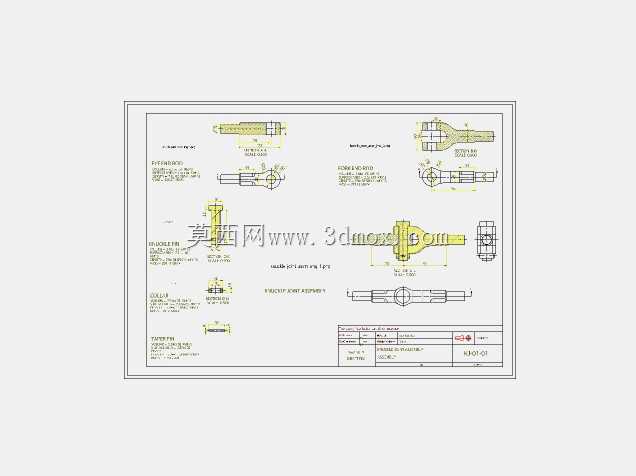

凹凸嵌合式机构连接关节结构

在各类工装夹具、自动化输送线、可展机械结构、连杆传动机构的设计场景中，这类凹凸嵌合式连接关节是应用频次极高的基础部件，主要承担两段独立机构构件的衔接定位与载荷传递作用，区别于常规铰接轴类连接件，它依靠自身一侧的凸起结构与另一侧的凹槽型腔形成精准嵌合，在安装对位阶段就能实现两段构件的初步限位，不需要额外增加定位销或者辅助工装就能完成预装，大幅降低现场装配的对位难度。从实际使用场景来看，这类关节常被用在需要频繁拆装的模块化机械臂段、快换工装连接端、折叠式防护栏的衔接位置，也会出现在部分输送线的分道拨杆机构中，当两段构件完成嵌合后，配合侧向的锁紧紧固件就能实现刚性连接，传递横向、纵向的剪切载荷与一定范围内的扭矩，不会出现常规平键连接长期使用后的键槽磨损旷量问题。设计这类关节结构时，首先要匹配所连接构件的安装边界尺寸，凸起部分的导入端通常会做15到30度的倒角导向，避免装配过程中出现卡滞，凹槽型腔的内壁公差通常按照H7/g6的间隙配合设计，既保证嵌合过程的顺畅，又能控制连接后的径向窜动量在0.05毫米以内，满足多数中低速传动机构的精度要求。凸起部分的根部会做R2到R5的圆角过渡，避免应力集中导致的长期载荷下断裂问题，凹槽的开口端同样会做对应倒角，和凸起端的导向结构形成配合。从安装适配性来看，这类关节的连接端面会预留对应规格的螺栓过孔，孔位分布和所连接的型材、杆件端面安装孔完全匹配，不需要对原有构件做二次加工就能直接替换安装，在设备维护场景中，当原有连接关节出现磨损时，可以直接完成快换，减少设备停机等待的时间。在载荷传递层面，凹凸嵌合的结构相比单纯的法兰端面连接，接触面积提升了40%以上，单位面积承受的挤压应力更小，在频繁启停的往复运动机构中，能有效降低连接面的疲劳磨损，延长整体构件的使用寿命。针对不同的使用工况，关节的嵌合深度可以根据实际载荷调整，轻载工况下嵌合深度取连接部位直径的0.8倍即可，重载冲击工况下嵌合深度需要提升到1.2到1.5倍，同时在凹槽侧壁增加渗碳淬火处理，提升表面硬度，避免长期冲击下出现型腔变形。
