黑黄撞色有线光电鼠标外观结构设计

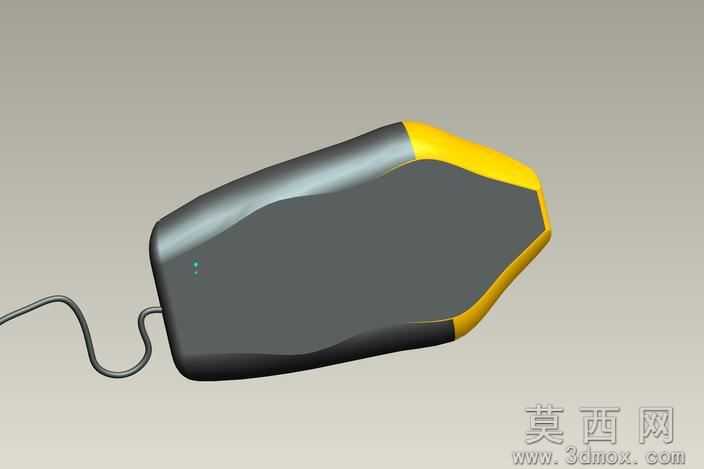

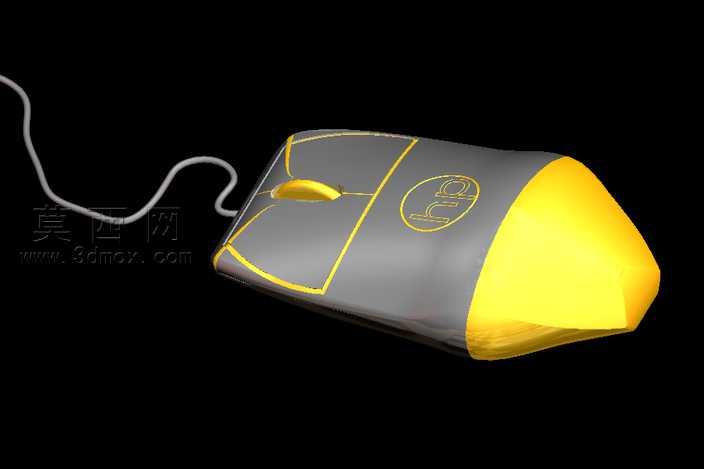

本作品为有线光电鼠标的三维设计方案，建模阶段采用Pro/Engineer Wildfire软件完成全参数化构建，首先基于人体工学手部握持姿态绘制基础轮廓曲线，通过曲面放样、边界混合等命令生成鼠标上盖的顺滑曲面，重点优化掌心承托区域的弧度，确保长时间使用时的握持舒适度，避免腕部过度承压。模型结构拆分清晰，分为上盖壳体、下盖底座、滚轮组件、出线防护结构四个核心部分，各部件间预留合理的装配间隙，匹配实际生产中的卡扣连接与螺丝固定位，还原真实鼠标的装配逻辑。材质与渲染阶段，上盖主体采用磨砂哑光黑塑料材质，设置低反光度的漫反射参数模拟类肤涂层质感，前端按键区域与侧部装饰条采用亮面柠檬黄硬质塑料材质，通过高光泽度参数与黑色主体形成强烈视觉对比，滚轮部分采用半透明磨砂黄材质，模拟透光滚轮的实际视觉效果，线缆部分采用柔性橡胶材质，通过扫掠命令生成自然弯曲的出线形态，还原有线鼠标使用时的线缆垂坠状态。设计思路上采用撞色电竞风格，在鼠标上盖表面添加品牌标识浮雕细节，通过偏移命令做出0.3mm的凸起标识，增强模型的真实感与细节完成度，左右按键做一体化曲面衔接，保证按键按压行程的结构合理性，底部预留光电传感器的开孔位置与脚垫安装槽位，完全匹配量产鼠标的结构布局。渲染阶段采用柔和的工作室漫射光源，调整光影角度突出曲面的顺滑过渡，避免过强反光遮挡造型细节，最终呈现的模型完整还原了有线鼠标的外观特征与结构细节，可用于外观方案验证、结构设计参考与教学演示使用。
