多彩聚碳酸酯外壳诺基亚Lumia1020手机结构

　　这款直板触控智能手机的三维结构设计，核心围绕大尺寸光学成像模组的堆叠适配展开，整机采用一体化聚碳酸酯机身方案，背部为摄像头模组预留了圆形凸起的安装空间，该区域的壁厚做了局部加厚处理，既能够承载4100万像素传感器与配套光学镜片组的重量，也能避免日常握持时镜头区域直接接触桌面产生磨损。机身侧面的按键布局遵循单手操作逻辑，电源键、音量调节键、独立快门键均设置在右侧握持区的拇指自然覆盖范围内，按键与机身外壳的配合间隙控制在0.15mm以内，既保证按压行程的清晰反馈，也能防止日常使用中灰尘进入机身内部。

　　从结构堆叠的角度看，整机内部空间做了明确的功能分区，上部区域为主板与成像模组安装位，中部为电池仓预留空间，下部则集成了扬声器、振动马达与USB接口组件，各区域之间通过加强筋做结构分隔，同时在聚碳酸酯外壳的内侧对应主板、电池的位置设置了多个定位柱，装配时无需额外治具即可完成零部件的初步定位，有效提升产线装配效率。机身的边角做了大弧度R角处理，R角半径达到8.2mm，既能够提升握持时的贴合度，也能在设备意外跌落时分散冲击力，降低外壳开裂与内部元器件损坏的概率。

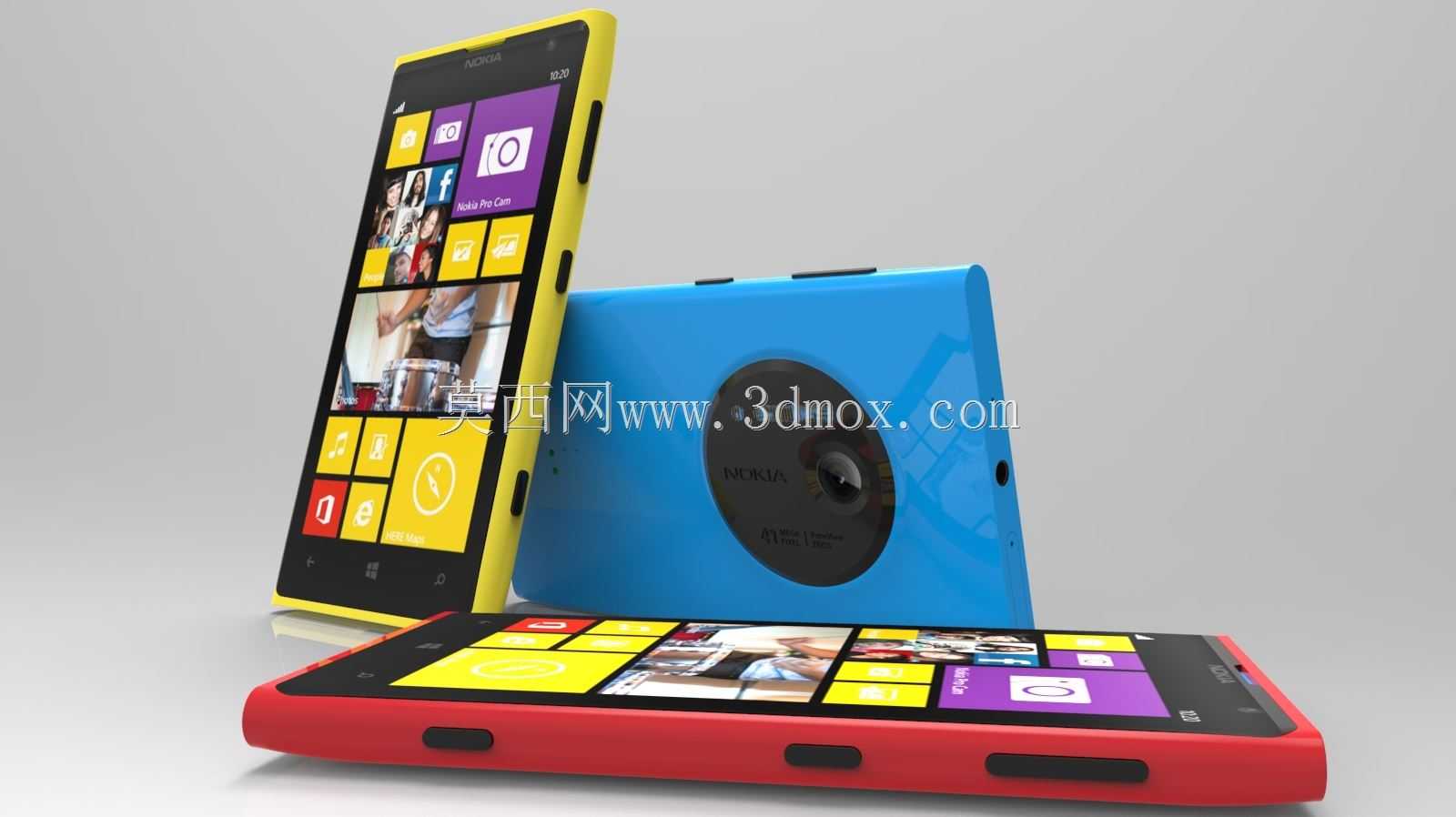

　　不同配色的机身外壳采用完全一致的结构尺寸，仅在表面做了哑光磨砂的质感处理，所有外壳的安装卡扣位置、定位孔坐标完全统一，可适配同一款内部堆叠方案，无需针对不同配色单独开模调整结构，大幅降低了生产环节的模具成本与物料管理难度。机身正面的屏幕采用全贴合方案，屏幕与中框之间通过泡棉胶做密封处理，能够满足日常使用中的防泼溅需求，屏幕边缘的黑边宽度控制在1.8mm，在保证结构强度的前提下尽可能提升正面的屏占比表现。

　　背部的摄像头凸起区域与机身主体采用平滑过渡设计，过渡面的曲率经过多轮调整，既不会让凸起显得过于突兀，也能保证手指握持时不会被凸起边缘硌到，摄像头保护镜片采用蓝宝石玻璃材质，装配时比周围的凸起外壳低0.1mm，即使平面放置时镜片也不会直接接触接触面，避免镜片被刮花影响成像效果。机身顶部预留了3.5mm耳机接口的安装位，接口周围做了密封胶圈的安装槽，接口与外壳的配合公差控制在±0.05mm，保证耳机插入后的稳固性。

　　从实际应用场景出发，这款机型的结构设计充分考虑了手持拍摄的使用需求，独立快门键的位置刚好对应横向握持时的右手食指位置，按键采用两段式设计，半按可完成对焦，全按触发拍摄，操作逻辑与传统数码相机保持一致，降低用户的学习成本。机身底部的扬声器出声孔采用阵列式设计，出声孔的直径为0.8mm，既能够保证声音传出的通透性，也能避免外界的大颗粒杂物进入机身内部，出声孔内侧设置了防尘网的安装槽，防尘网通过背胶固定，更换维护十分便捷。

　　整机的外形尺寸控制在130.4mm×71.4mm×10.4mm，最薄处的机身厚度仅为8.5mm，摄像头凸起区域的总厚度为13.1mm，这个尺寸既能够容纳大尺寸的成像传感器与光学防抖组件，也能保证整机的握持手感不会过于厚重。机身内部的电池仓尺寸为68mm×52mm×4.2mm，可适配2000mAh容量的锂离子电池，电池与仓壁之间预留了0.2mm的间隙，方便装配时粘贴缓冲泡棉，同时也能给电池充放电时的轻微膨胀预留安全空间。

　　在结构强度设计上，聚碳酸酯外壳的壁厚均匀控制在1.2mm，在按键接口、卡扣位置等应力集中区域做了局部加厚至1.8mm，同时在外壳内侧布置了纵横交错的加强筋，筋条高度为1.5mm，厚度为0.8mm，有效提升整机的抗扭转变形能力，即使日常使用中受到轻微的挤压也不会出现外壳变形导致屏幕翘起、按键卡滞的问题。屏幕与中框的配合台阶高度为0.3mm，能够在屏幕正面受到冲击时让中框先接触受力面，避免屏幕直接承受冲击力导致碎裂。
