模块化多功能概念手锤结构设计方案

　　这款概念手锤的设计，核心围绕一线作业场景的多工况适配需求展开，打破传统手锤功能单一、握持适配性差的固有局限。从实际应用场景来看，传统手锤在设备维保、现场装配、五金加工、家装作业等场景中，往往需要频繁更换不同功能的敲击工具，比如起钉需要羊角锤、软面敲击需要橡胶锤、狭小空间作业需要短柄锤，来回换工具不仅耽误作业效率，随身携行多把锤子也会增加负重，这款模块化结构的手锤正是针对这类痛点做的结构优化。

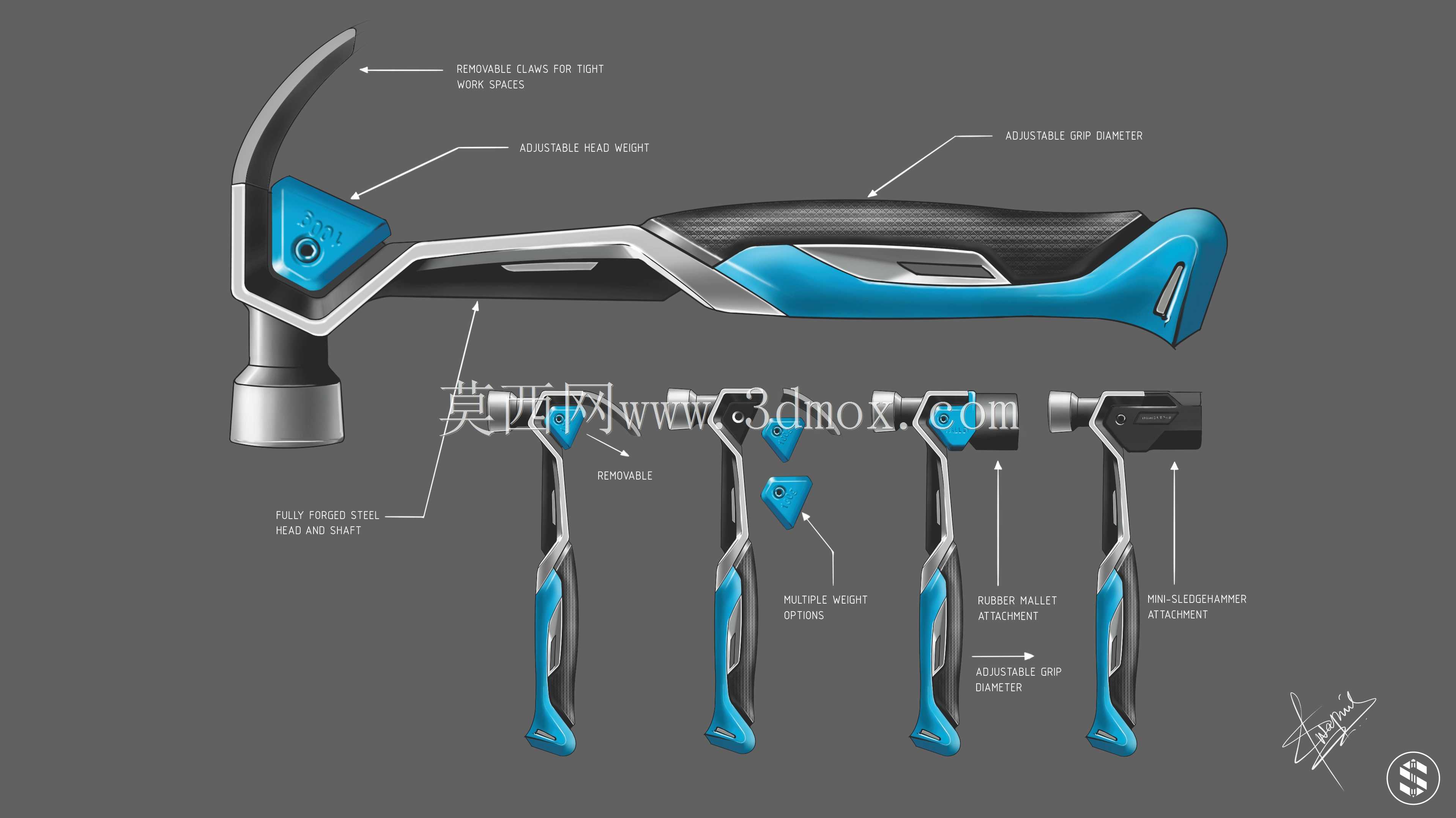

　　从功能特性层面看，锤头部分采用可快拆的模块化接口设计，可根据作业需求更换不同材质、不同功能的锤头组件：常规钢制敲击面适配普通金属件敲击、工件装配对位作业；软质尼龙锤头可用于精加工面、电镀件、薄壁铝件的敲击，避免敲击留下压痕损伤工件表面；带起钉结构的锤头组件可适配木工作业、模板拆除场景的起钉需求；搭配窄面锤头组件还可用于狭小空间内的冲子对位、销钉拆装作业。锤头与锤柄的连接采用锥面配合加侧向锁止的结构，相比传统的楔块固定方式，既避免了长期使用后锤头松动脱落的安全隐患，也能实现不同锤头的十秒内快速更换，无需额外辅助工具。

　　握持部分的设计充分考虑人机工程学要求，手柄主体采用玻纤增强尼龙包覆防滑橡胶的结构，握持区域做了仿形指槽设计，表面的防滑纹理可在沾有少量油污、切削液的工况下依然保持足够握持摩擦力，避免挥锤时打滑。手柄尾部做了可调节的配重结构，可根据不同使用者的握持习惯、不同作业的敲击力度需求调整尾部配重块位置，重锤模式下配重后移增加敲击力矩，适合大力度的重击作业；轻锤模式下配重前移提升操控灵活性，适合精密装配的轻敲对位作业。手柄的长度也做了可伸缩调节设计，收缩状态下整体长度仅210毫米，可放入工装口袋随身携带，适合狭小空间内的设备检修作业；伸长状态下整体长度可达320毫米，足够的力臂可满足大力度敲击的力矩需求，适配重型作业场景。

　　从安装边界与尺寸适配来看，锤头的工作端直径设计为30毫米，常规敲击作业的有效接触面积足够，不会因为接触面过小导致工件局部应力过大产生变形；锤头与锤柄连接的接口采用通用化尺寸设计，可兼容市面上多数同规格的可替换锤头配件，降低后期使用的配件替换成本。手柄的握持部分直径设计为35毫米，适配绝大多数成年男性的手掌握持尺寸，长时间握持作业不易产生手部疲劳。整体结构的重量控制在800克以内，相比传统同规格钢制手锤重量降低30%左右，长时间高空作业携行也不会造成过大的负重负担。

　　设计思路上完全摒弃了传统手锤一体铸造成型的思路，从全生命周期的使用成本出发，易损的锤头部分作为可更换耗材，锤柄主体可长期使用，当锤头出现磨损、崩边问题时仅需更换对应锤头组件即可，无需整锤报废，大幅降低工具的长期使用成本。同时结构上做了重心优化，整锤的重心落在锤头与锤柄连接位置前方20毫米处，挥锤时的惯性力方向与敲击方向重合，既提升敲击的精准度，也能减少手腕承受的反向冲击力，长期使用可降低作业人员的手腕劳损风险。在细节结构上，手柄与锤头的连接位置做了密封结构设计，可阻挡作业过程中的粉尘、切削液进入连接缝隙，避免长期使用后接口锈蚀导致锤头无法拆卸更换的问题，适配车间、户外、家装等多场景的复杂作业环境。
