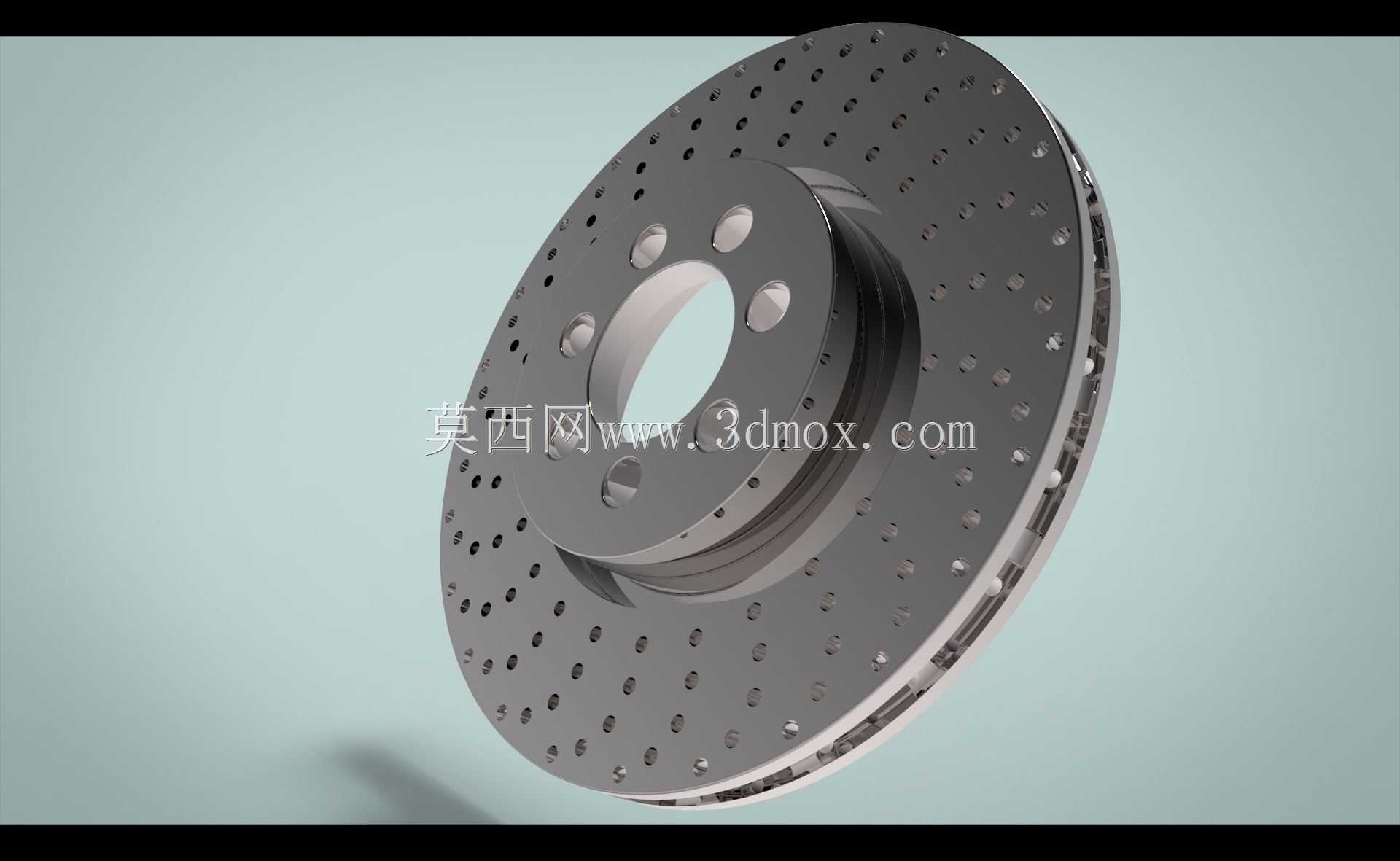

不锈钢通风打孔盘式制动部件结构设计

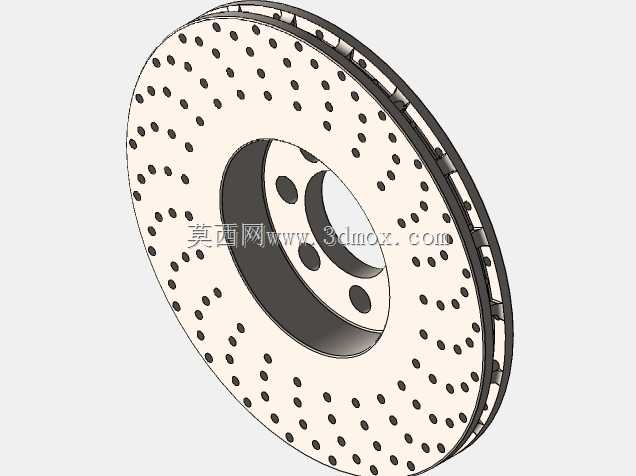

日常做底盘制动系统选型匹配时，盘式制动器的散热表现是绕不开的核心指标，这款打孔通风结构的金属制动盘，最初是针对乘用车前轮制动工况做的结构优化，后续调整安装孔位参数后也可适配高性能自行车的碟刹系统。从实际装车工况来看，城市道路频繁启停、长下坡持续制动带来的热衰减问题，是传统实心制动盘最容易出现的失效诱因，这款制动盘采用双层通风腔体加盘面径向打孔的组合结构，制动过程中产生的热量可以顺着盘面通孔快速进入中间通风道，随车轮转动形成的气流带走，能有效降低连续制动后的盘面温度，避免摩擦系数骤降带来的制动距离拉长问题。做三维结构建模时，首先要锁定安装边界的核心参数：中心定位孔的同轴度公差需要控制在0.02mm以内，避免装车后出现制动抖动；五个安装螺栓孔的位置度要严格匹配轮毂的安装法兰尺寸，孔位分布圆直径根据适配车型的轮毂参数做对应调整，不能出现安装干涉。盘面的打孔排布不是随意均匀分布，而是经过摩擦受力仿真优化的，每一圈孔的位置都错开摩擦片的常见接触应力集中区，既保证散热效率，又不会过度削弱盘面的结构强度，避免长期制动后出现盘面开裂的问题。摩擦工作面的平面度要求控制在0.01mm以内，保证和制动片贴合时接触面积均匀，不会出现局部偏磨导致的制动异响、制动力输出不稳的情况。通风道的叶片角度采用斜向导流设计，车轮转动时可以主动将外部冷空气吸入腔体，从盘体外缘甩出，相比径向直叶片的结构，散热效率能提升15%左右，同时还能减少高速转动时的风阻噪音。在自行车碟刹适配场景下，这款结构的制动盘可以通过减薄盘体厚度、缩小整体外径的方式调整参数，相比普通实心碟刹盘，长距离下坡骑行时的热衰减表现提升明显，不会出现长时间捏闸后制动力变软的问题。建模过程中需要特别注意盘面打孔的边缘倒角处理，所有孔位的边缘都做了0.2mm的圆角过渡，避免应力集中，同时减少制动片的异常磨损，延长摩擦片的使用寿命。安装法兰和盘体的连接部位采用圆弧过渡结构，分散制动时传递到轮毂的扭矩应力，避免连接部位出现应力断裂。整个结构的壁厚设计经过强度校核，在保证足够刚性的前提下尽可能做轻量化处理，减少簧下质量，提升车辆的操控响应表现。
