轴式配流旋转液压执行元件结构

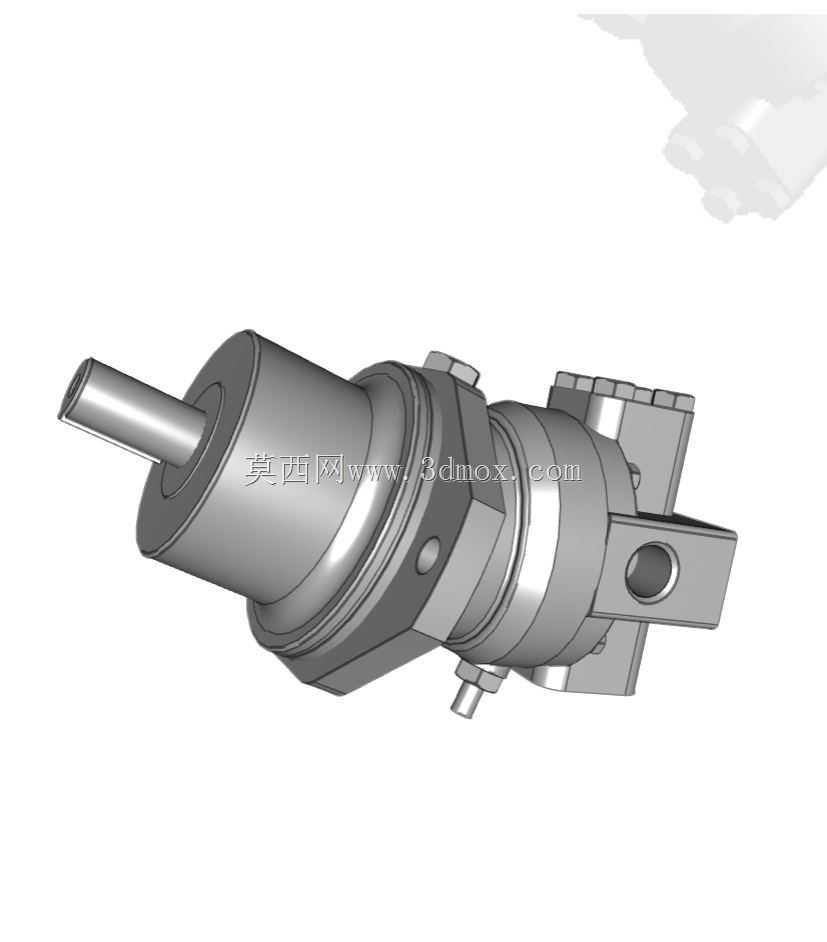

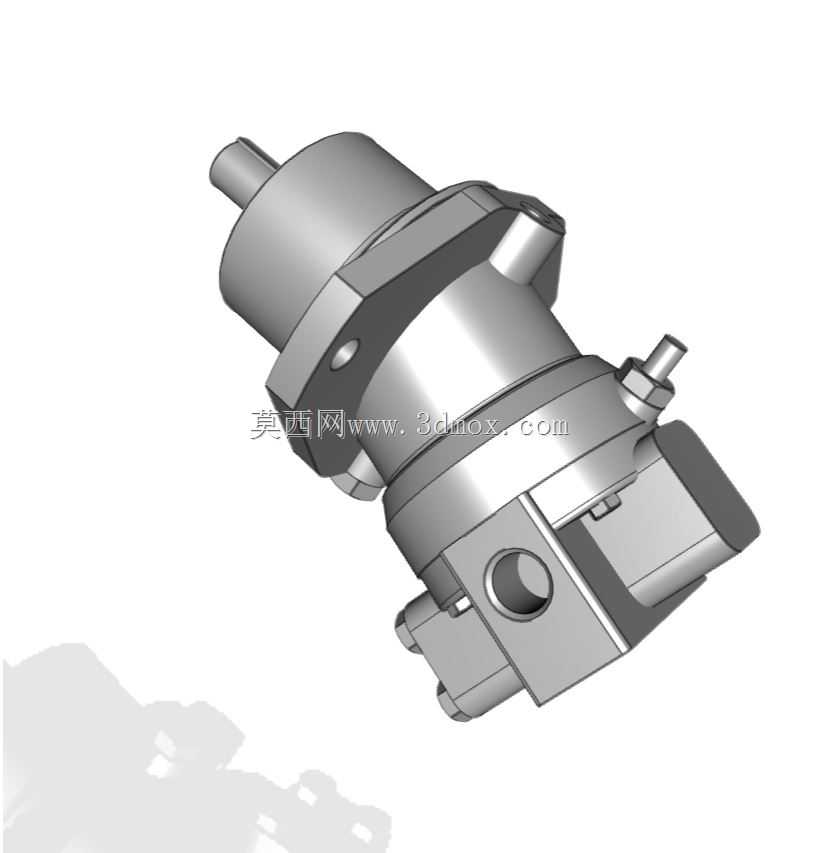

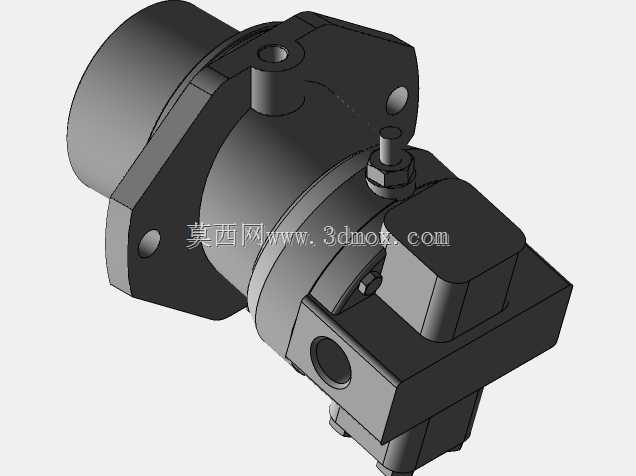

这款旋转液压执行元件，常被应用在工业自动化产线的回转工位、工程机械的回转机构、机床夹具的旋转驱动单元以及特种作业装备的摆动执行端，依靠压力油液作用实现连续回转运动，将液压能转化为旋转机械能输出，相比电机驱动，它在同等输出扭矩下体积更小，可直接嵌入紧凑的安装空间，适配重载低速的传动需求，无需额外搭配大减速比的减速机构即可获得足够的输出力矩。从结构设计来看，该元件采用轴式输出结构，输出轴做了台阶轴设计，前端预留了键槽安装位，可通过平键与被驱动负载实现周向固定，避免传动过程中出现打滑空转的问题；主体壳体采用分段式叠装结构，各段壳体之间通过精密止口定位，保证内部转子、配流盘等核心部件的同轴度，减少高压油泄漏的同时降低运转过程中的摩擦损耗。侧置的油口集成块采用块状结构设计，两个进出油口呈垂直布局，可适配不同方向的管路排布需求，安装时无需额外弯折高压油管，减少管路应力集中带来的漏油风险；壳体上预留的带孔安装耳，可通过螺栓直接固定在设备安装基板上，安装耳的孔位做了沉台设计，螺栓锁紧后头部不会突出安装面，避免与周边运动部件发生干涉。设计过程中，内部配流结构采用端面配流形式，配流盘与转子端面的贴合精度控制在微米级，保证高压工况下的容积效率，同时在易磨损的摩擦副表面做了硬质处理，提升元件在连续运转工况下的使用寿命；输出轴端设置了组合式密封结构，可同时阻挡外部粉尘、切削液侵入元件内部，也能防止内部高压油液从轴端渗漏，适配车间多粉尘、有切削液飞溅的加工场景。从安装边界来看，元件整体呈同轴圆柱布局，最大外径处为中间的壳体段，安装时需预留足够的径向空间避免与周边结构磕碰，输出轴的伸出长度经过匹配设计，既保证与负载的连接深度足够，也不会因为轴伸过长导致悬臂负载过大，引发轴端挠度变形影响密封寿命；侧置的阀块部分突出主体圆柱轮廓，布局安装空间时需要在主体侧方预留阀块的安装与管路操作空间，方便后期维护时拆装油管。在实际选型应用中，这类元件可通过改变进出油的流量调整输出转速，调整供油压力即可改变输出扭矩，可适配不同负载的驱动需求，在机器人末端回转关节、焊接变位机的回转驱动、自动化生产线的转台驱动场景中都能稳定工作，其紧凑的结构设计也方便设计人员在进行设备三维布局时，将其嵌入狭小的安装空间内，无需为驱动单元预留过大的安装位置，帮助优化设备整体的结构尺寸。
