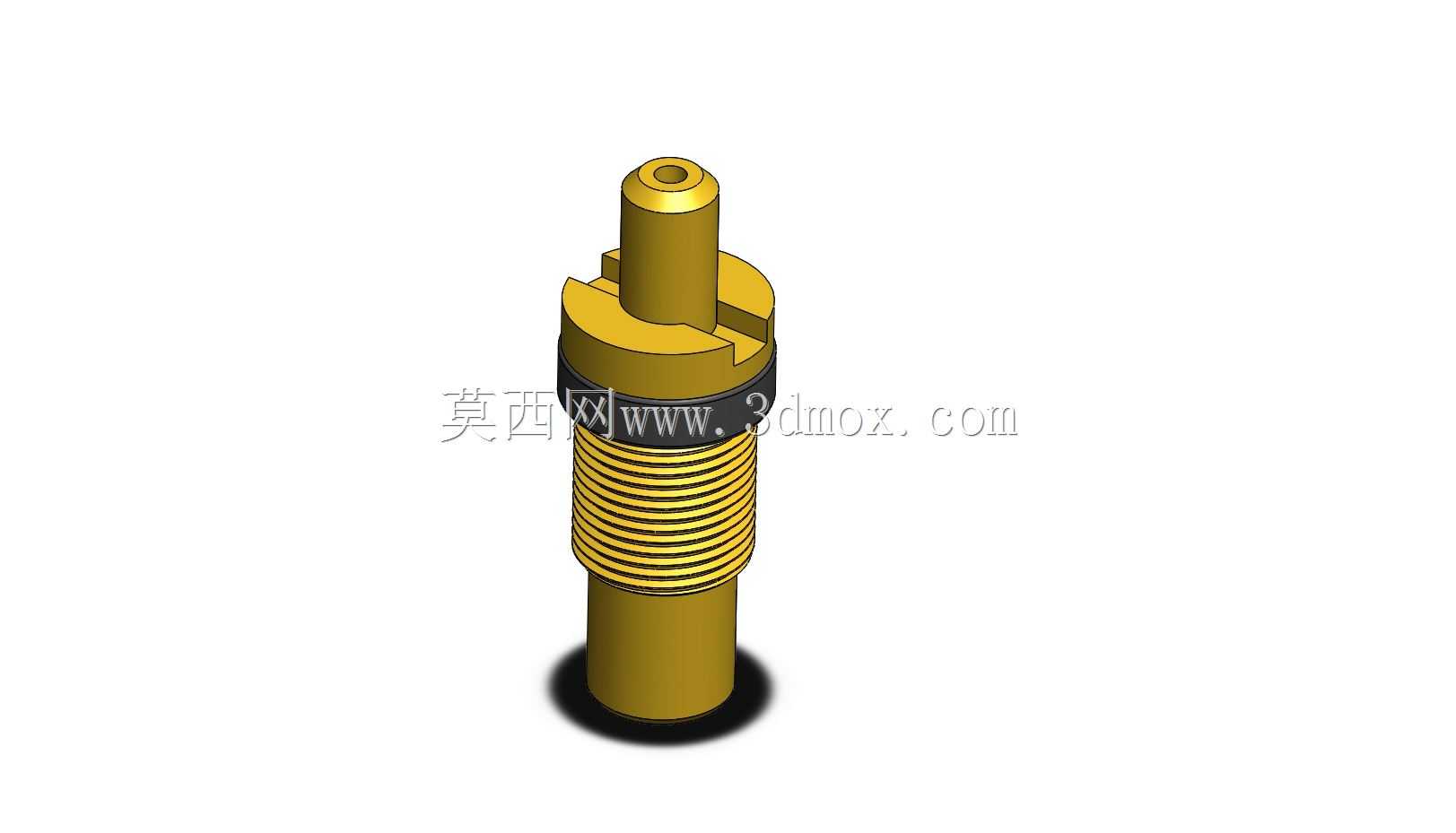

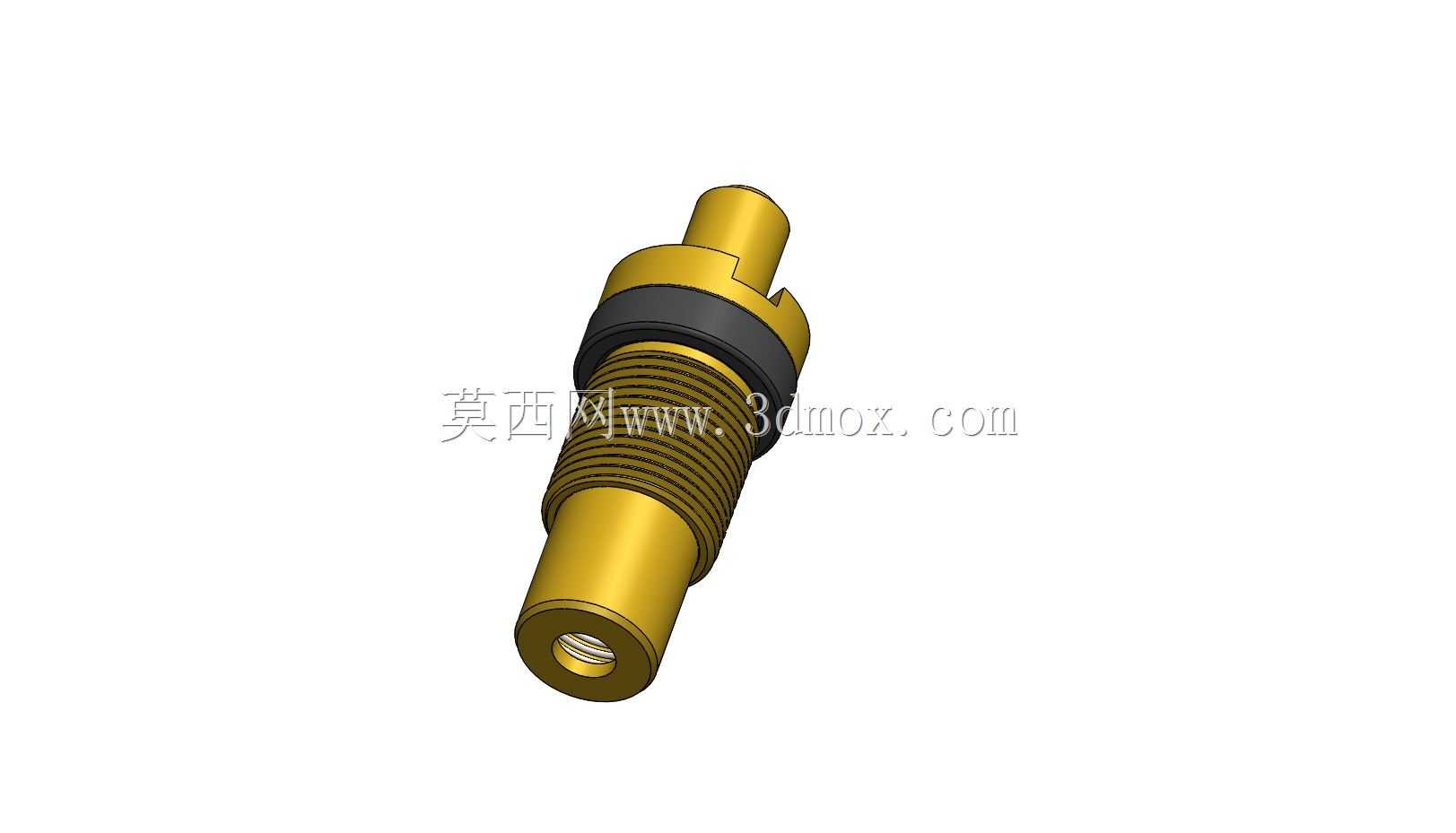

可填充丁烷打火机用RonsonM4.5充气阀结构

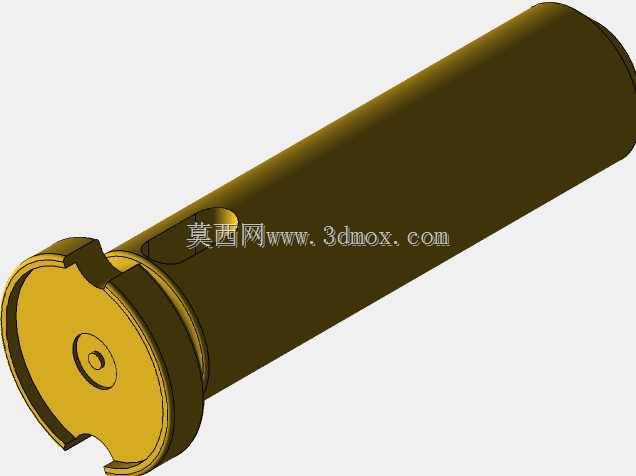

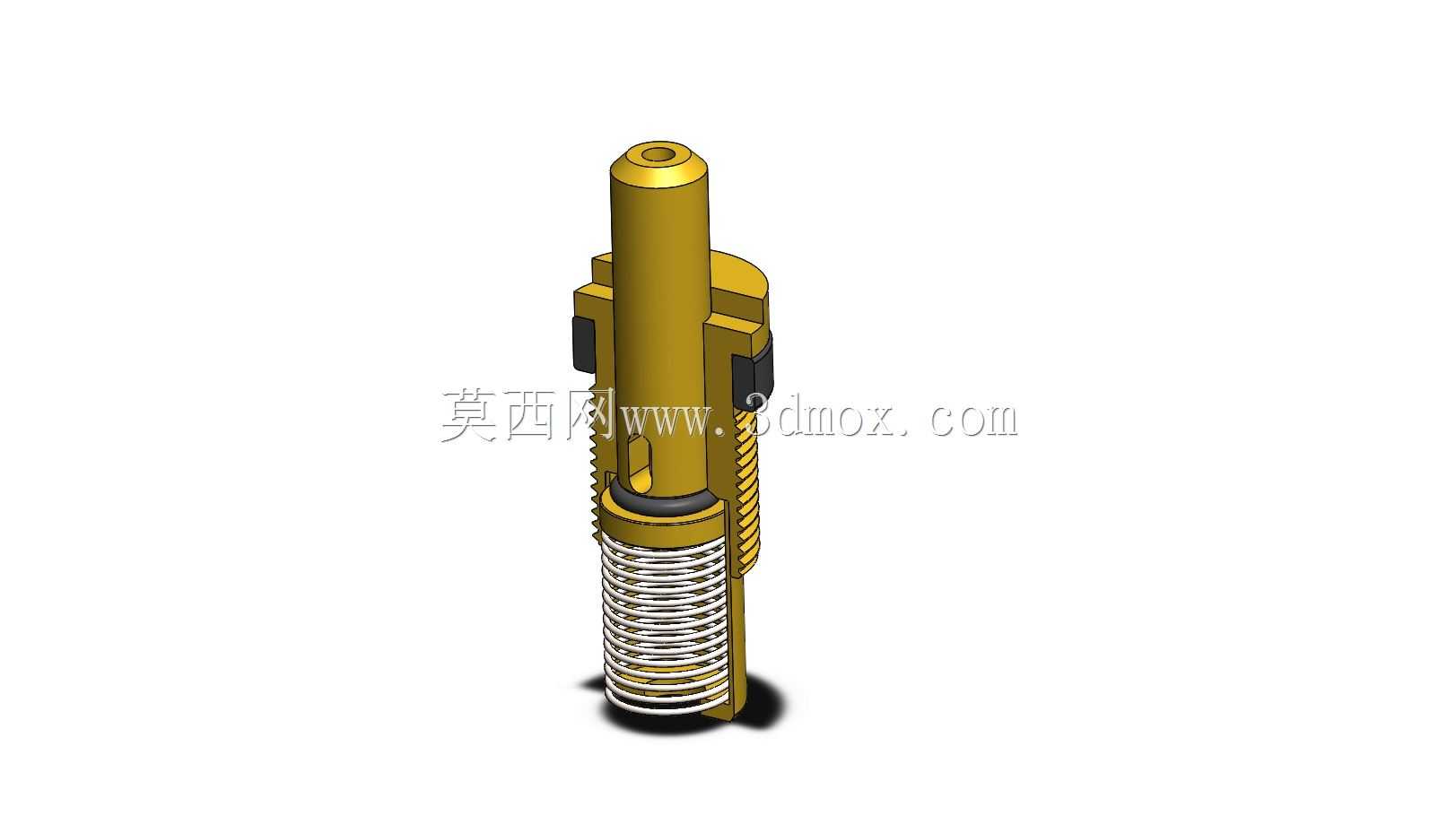

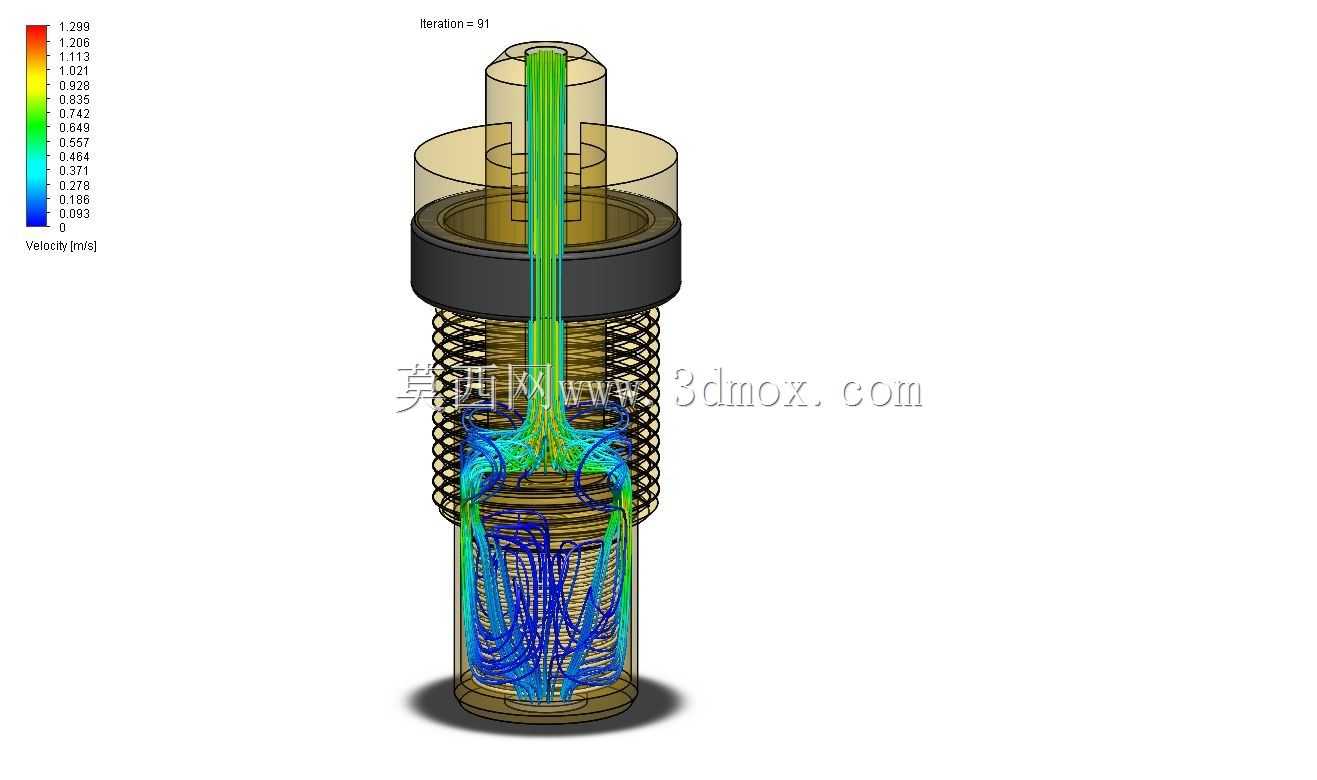

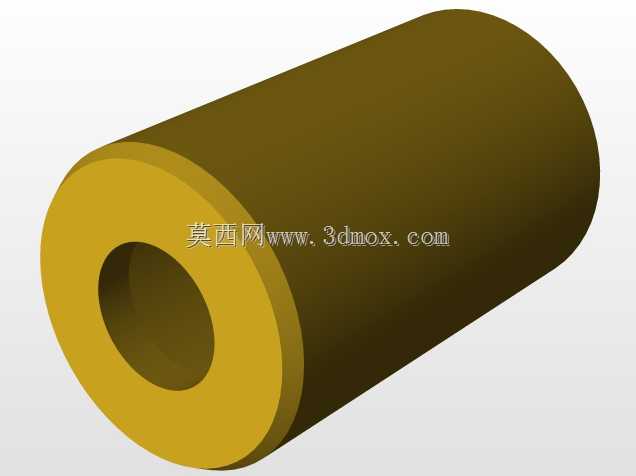

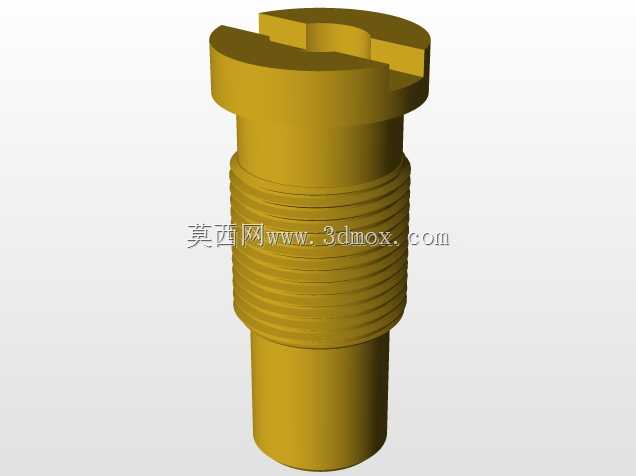

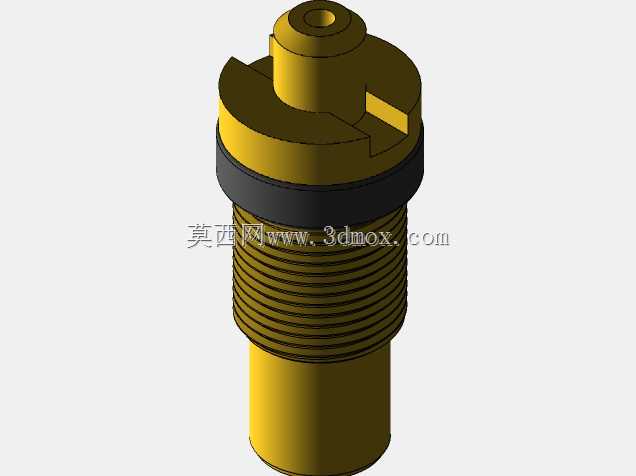

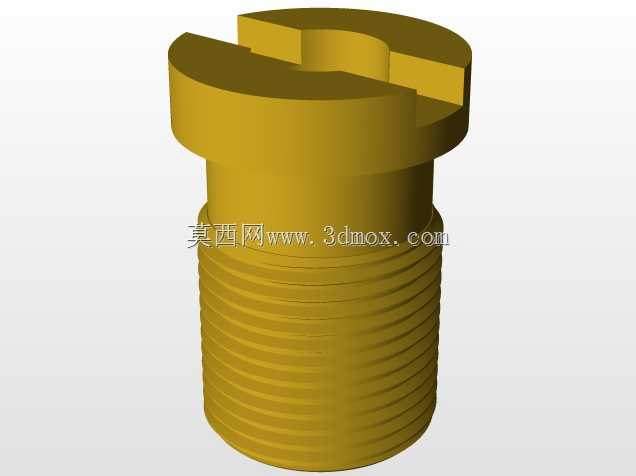

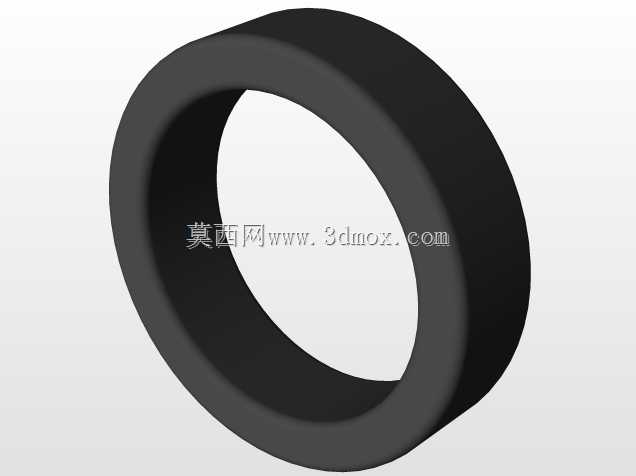

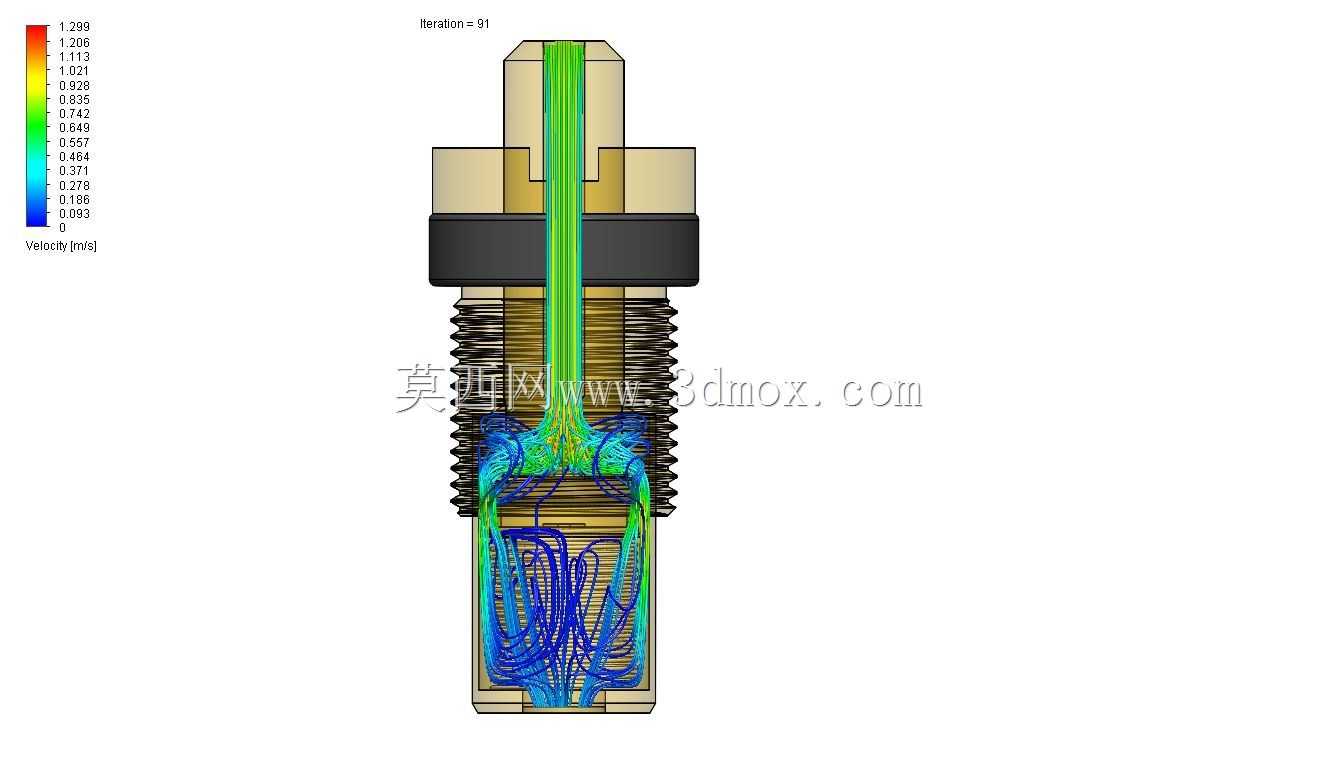

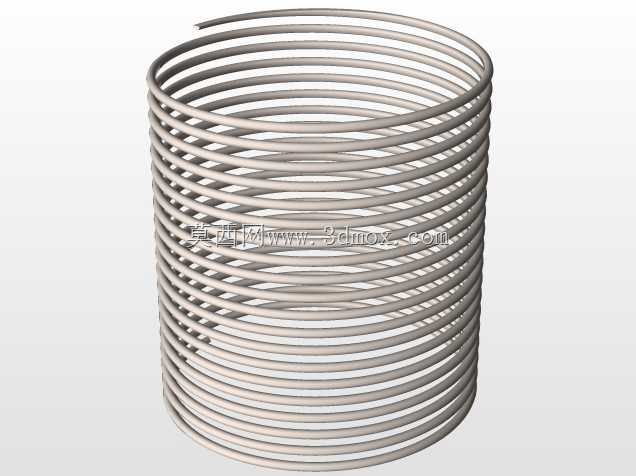

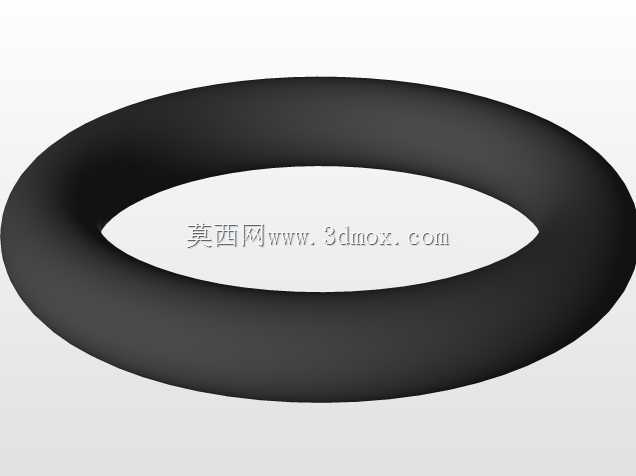

日常接触的可重复填充丁烷打火机，核心的气密与充注功能完全依赖这类小型充气阀实现，很多人只知道打火机可以反复充气，却很少留意这个埋在打火机底部、尺寸不过指甲盖大小的精密小零件。做这个结构的三维建模时，首先要理清它的实际工作逻辑：平时未接充气罐时，阀体内的复位弹簧会顶住密封阀芯，把丁烷气体的通路完全封死，哪怕打火机倒置、受日常温度变化影响内部气压波动，也不会出现漏气的情况；当外接充气罐的气嘴顶压到阀体端部的顶杆时，阀芯克服弹簧力向内位移，留出极小的环形通流间隙，高压丁烷就顺着阀体内部的流道注入打火机储气瓶内，外部气嘴撤去后弹簧立刻推动阀芯复位，重新切断通路完成充注。建模过程中要特别注意几个关键的安装边界尺寸：阀体下端的外螺纹是标准M4.5规格，对应打火机壳体上的安装内螺纹，螺纹配合长度控制在3.2mm，既保证安装后不会松脱，也不会因为旋入过长挤占储气瓶的有效容积；阀体上端的进气口内径为1.2mm，刚好匹配市面常规丁烷气罐的充气嘴外径，配合端部的橡胶密封垫，充注时不会出现气体侧漏。内部的流道设计不能做等径直孔，要顺着气体流动方向做渐变扩径，避免高压丁烷注入时因为流道截面突变产生紊流，图里的流场仿真流线也能验证，渐变流道能让气流顺着阀芯周边的导流槽平稳进入储气瓶，减少充注时的气流啸叫和充注阻力。还要考虑弹簧的选型匹配，弹簧的预紧力要控制在1.2N左右，预紧力太小的话，平时打火机受轻微磕碰就可能顶开阀芯漏气，预紧力太大又会导致充气时需要用很大的力按压气罐才能顶开阀芯，用户充注体验差。整个阀体的外壳采用黄铜车削成型，内部的密封件采用耐丁烷腐蚀的丁腈橡胶，所有配合的密封面粗糙度要达到Ra0.8以下，避免微观不平的缝隙造成慢漏。很多新手建模时容易忽略阀芯和阀体之间的配合间隙，这个间隙要控制在0.02mm到0.03mm之间，间隙太大会导致阀芯运动时卡滞，间隙太小又会因为加工公差累积出现阀芯复位不到位的问题。另外，阀体中部的滚花纹理不是装饰结构，是装配时用来卡紧打火机壳体的橡胶密封圈，同时方便生产时用夹具夹持完成螺纹装配，滚花的深度控制在0.1mm，不会因为滚花过深割破密封胶圈。
