支耳式6英寸蝶阀工业结构设计

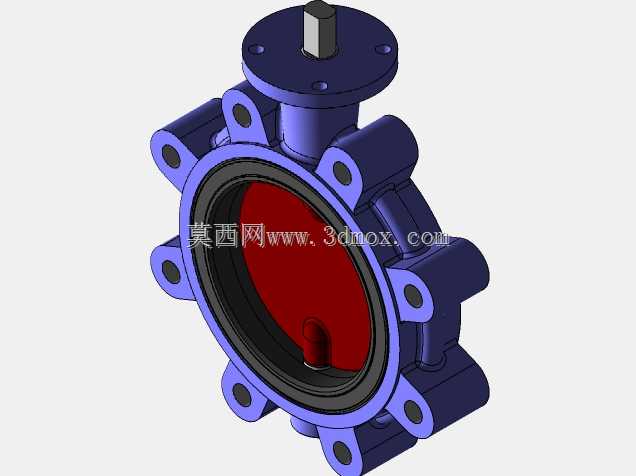

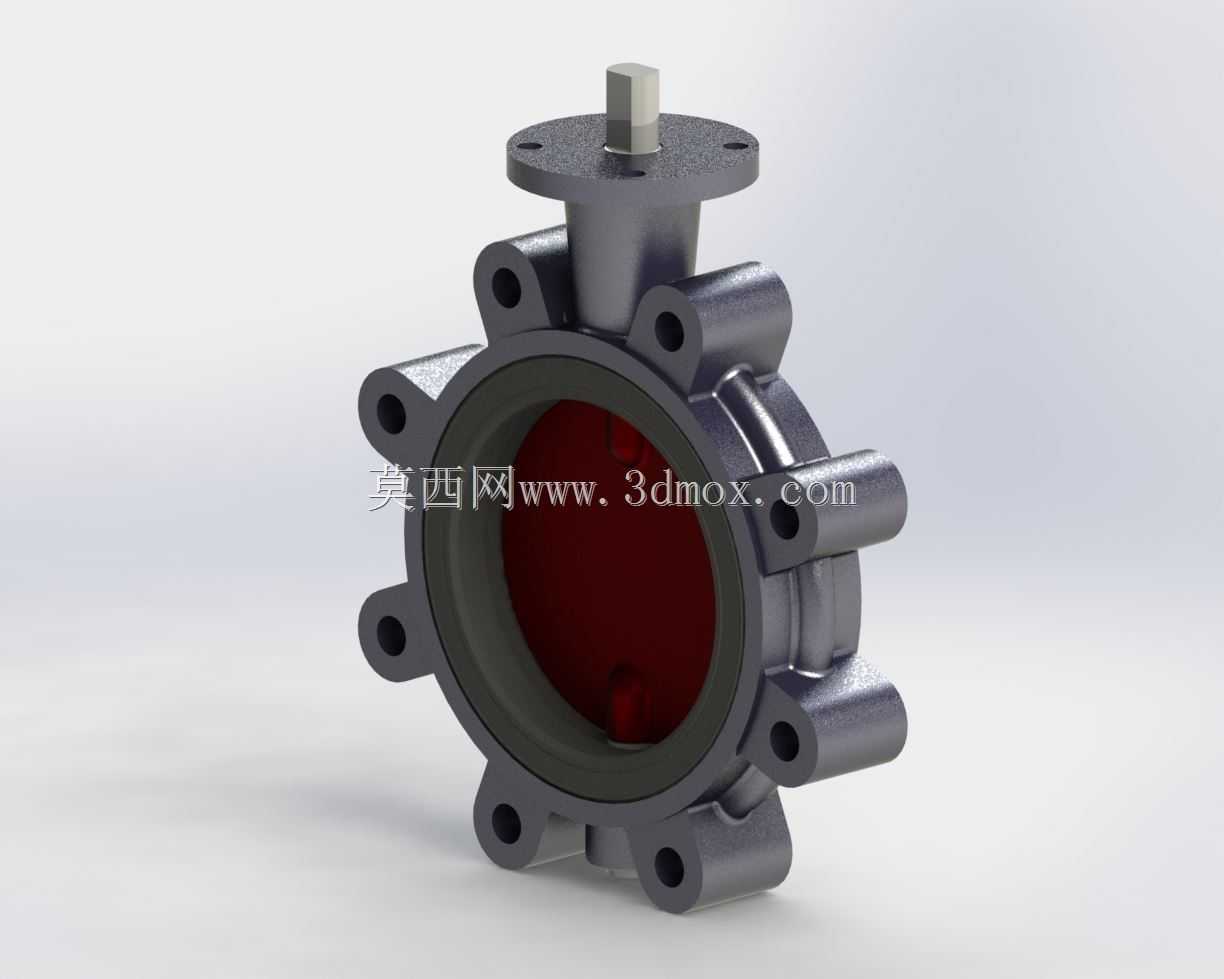

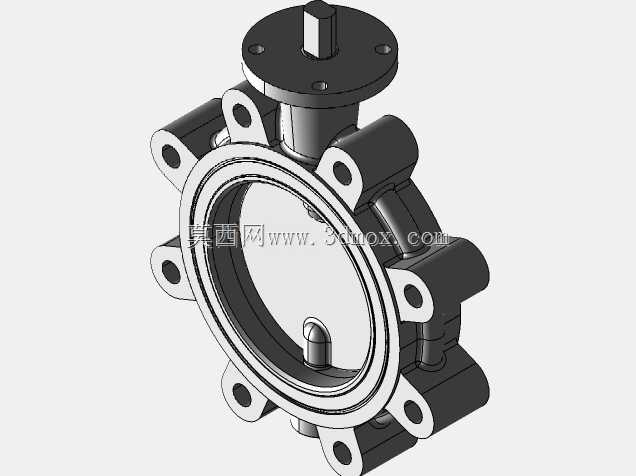

这款支耳式蝶阀的结构设计，首先要匹配6英寸公称通径的管路安装需求，在化工、市政给排水、暖通空调、轻工制程等流体输送场景中，这类蝶阀常被用于管路的通断与流量调节工况，相比同通径的闸阀、截止阀，蝶阀的结构长度更短，安装占用空间更小，启闭过程的操作力矩更低，很适合大口径管路的布设场景。从结构设计逻辑来看，阀体采用凸耳式带安装孔的结构，每侧均匀分布的安装支耳直接对应管路法兰的螺栓孔位，安装时不需要额外穿通长螺栓，单侧拆卸维护的时候不会影响另一侧管路的密封固定，这点在多支路并行的管排布设场景中优势非常明显，能大幅缩减后期运维的拆装空间需求。阀板采用流线型的对称蝶板结构，全开状态下流阻系数很低，介质流经阀腔的时候不会产生明显的紊流与压损，阀板边缘的密封座采用嵌入式安装结构，密封面的压缩量可以通过装配公差精准控制，既能保证截断状态下的零泄漏，又能避免密封件过度压缩导致的启闭卡涩、过早磨损问题。顶部的阀杆安装台采用标准法兰连接结构，可以直接适配手动涡轮头、气动执行器、电动执行器等不同驱动单元，不需要额外加工转接法兰，能覆盖从现场手动操作到远程自动化控制的不同使用需求。安装边界方面，这款蝶阀的结构长度符合对应压力等级的蝶阀尺寸标准，阀体两侧的支耳螺栓孔中心距与同压力等级的6英寸管路法兰完全匹配，安装时不需要对现有管路法兰进行二次加工，阀杆顶部的驱动连接尺寸符合通用阀门驱动接口标准，执行器换装的时候不需要额外定制连接件。在实际选型使用中，这类蝶阀适合输送水、油品、弱腐蚀性流体等介质，工作温度范围覆盖常规工业管路的常见工况，阀杆与阀体之间的密封采用多级填料结构，长期使用过程中不会出现阀杆处的外泄漏问题，阀板与阀杆采用无销连接结构，避免了销钉位置的介质冲蚀与应力集中问题，能提升阀门在频繁启闭工况下的使用寿命。设计过程中对阀体的壁厚进行了等强度优化，在保证额定压力下结构强度余量的前提下，尽可能降低阀体的整体重量，相比传统铸造的同规格蝶阀，重量控制更合理，运输与安装过程中的吊装、对位难度更低。
