3英寸内螺纹旋启式止回阀结构设计

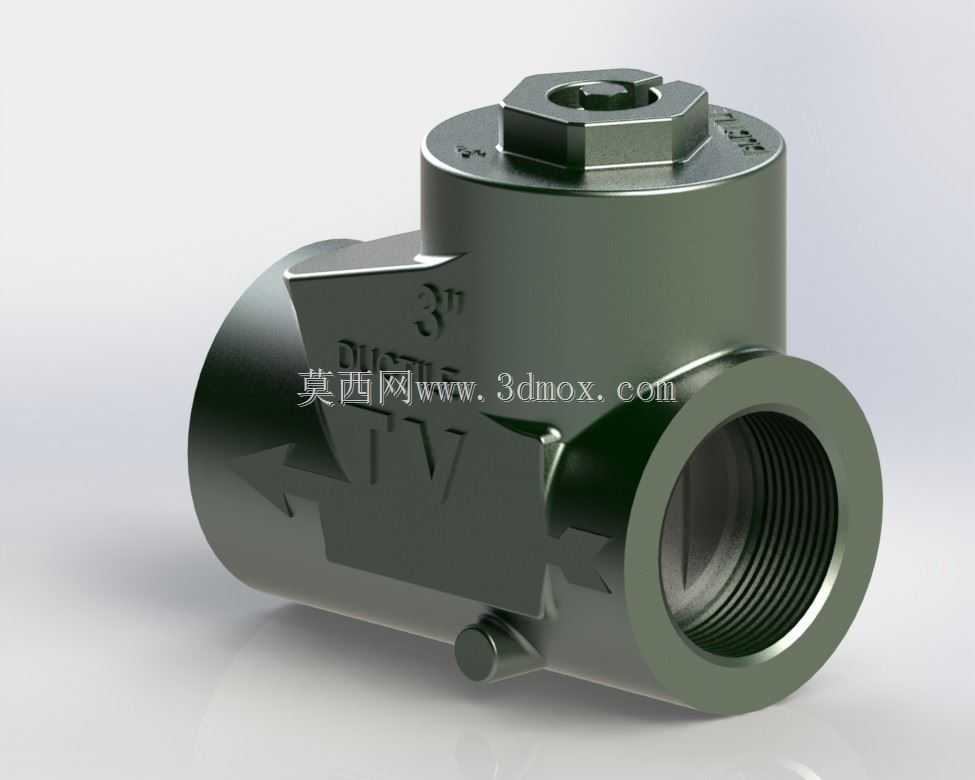

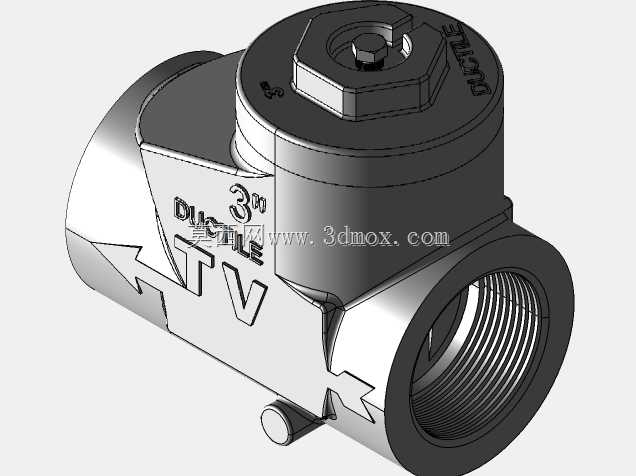

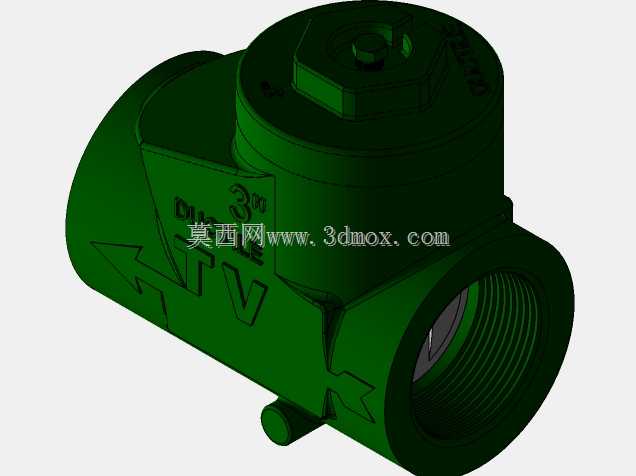

在民用给排水、工业流体输送、暖通空调、消防管路等诸多涉及介质单向输送的场景中，止回阀是避免介质倒流引发设备损坏、管路压力异常的核心阀件，这款3英寸规格的内螺纹止回阀，针对中小口径金属管路的安装需求做了针对性的结构优化。从实际安装场景来看，该阀采用两端内螺纹连接形式，适配同公称通径的外螺纹金属管路，安装时无需额外焊接法兰，仅需在螺纹段缠绕密封带后拧入对应管路接口即可，大幅降低现场施工的操作难度，尤其适合空间局促、无法布置法兰安装空间的管路区段。阀体采用一体式铸造结构，外部做了氧化防锈处理，介质流向通过阀体表面的铸造箭头直接标识，现场安装时可快速判断安装方向，避免装反导致阀件失效。顶部的六角密封压盖采用标准对边尺寸设计，日常维护时仅需用普通活动扳手即可拆卸压盖，更换内部密封件与启闭件，无需将整个阀体从管路上切割拆除，大幅降低后期运维成本。从功能设计逻辑来看，该阀为旋启式启闭结构，介质正向流动时，流体压力推动阀瓣绕内部销轴旋转开启，介质可顺畅通过阀腔，流道设计采用平滑过渡结构，尽可能降低介质通过时的压损，减少管路系统的动力损耗；当介质出现倒流趋势时，阀瓣在回流介质压力与自身重力作用下快速回落，贴合阀座密封面实现截断，避免介质反向流动对上游的水泵、仪表、储罐等设备造成冲击。在安装边界上，该阀的整体轴向长度、接口中心到顶部压盖的垂直高度都适配常规3英寸螺纹管路的安装间距，阀体侧面的定位凸台可作为安装时的受力支点，拧紧螺纹时不会因扳手受力导致阀体变形，进出口的螺纹精度符合通用管螺纹标准，可与市面上同规格的镀锌管、不锈钢管实现可靠配合，不会出现螺纹错牙、密封失效的问题。在结构细节处理上，阀瓣的旋转销轴采用嵌入式安装结构，两端与阀体的配合孔做了间隙优化，长期使用不会出现销轴锈蚀卡滞，导致阀瓣无法正常启闭的问题；阀座密封面与阀瓣的贴合面做了研磨处理，低压工况下也能实现可靠密封，不会出现内漏。这类止回阀通常安装在水泵出口、仪表上游、储罐进出液管路等关键位置，可有效避免水锤冲击对管路系统的破坏，同时防止不同介质段的流体互串，保障整个流体输送系统的运行稳定性。建模过程中对阀体的壁厚做了等强度优化，在满足公称压力下的强度要求的同时，尽可能减少不必要的材料冗余，降低阀件整体重量，同时对所有棱角位置做了铸造圆角处理，符合实际铸造工艺的生产要求，不会出现建模结构无法落地生产的问题。
