67度异径斜三通排水管件结构设计

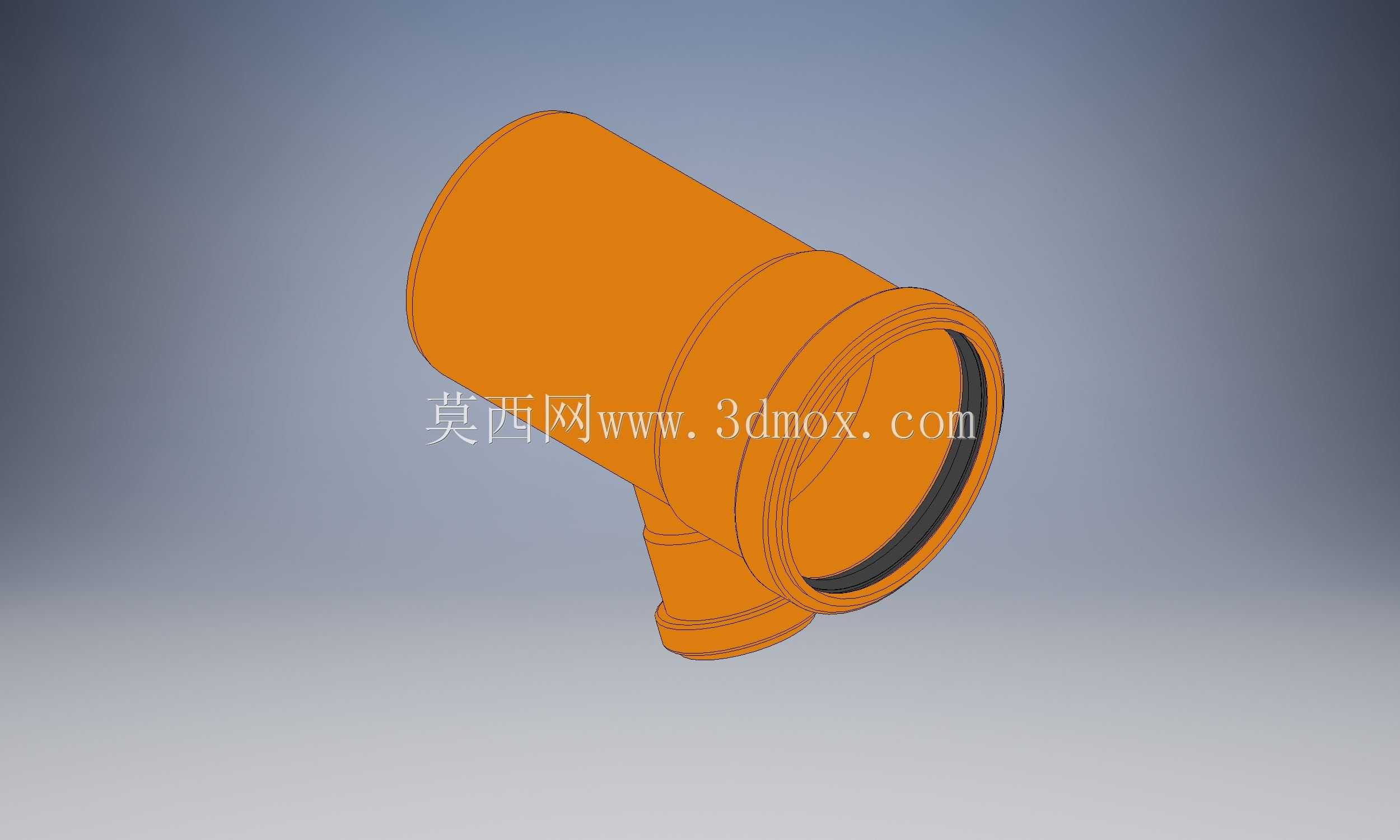

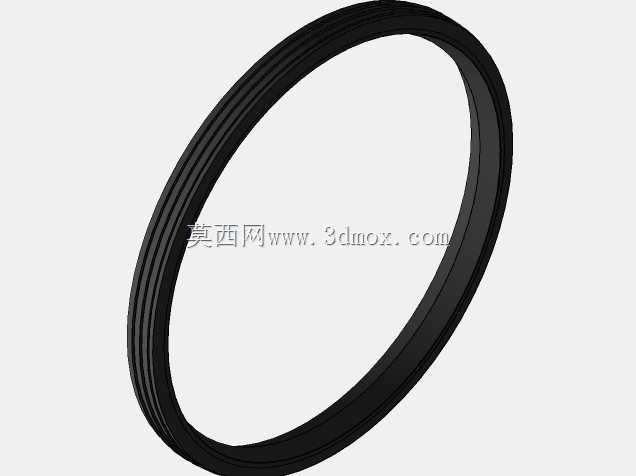

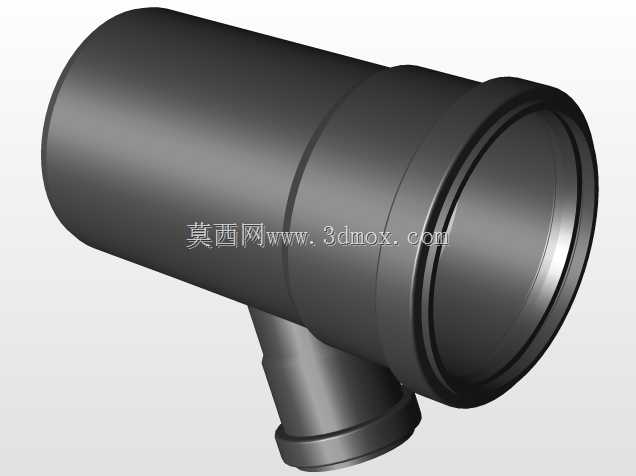

这款异径斜向支管管件主要应用于建筑室内外排水管路系统中，承担主排水管路与分支排水管路的汇流转接功能，常见于住宅厨卫排水、市政楼宇排污、工业厂房废水收集等管路布设场景，可在不额外增加管路转接接头的前提下，实现大口径主排水管与小口径分支排水管的67度斜向汇接，相比直角三通能大幅降低排水过程中的水流阻力，减少管内杂物滞留堵塞的概率，提升排水管路长期运行的通畅性。从结构设计层面来看，该管件采用承插式接口结构，主通路两端为适配DN110管径的承口结构，内壁预置密封胶圈安装位，安装时可直接与同规格的排水管道承插配合，依靠胶圈的压缩形变实现管路密封，无需额外焊接或粘接作业，能有效降低现场施工的操作难度，缩短管路安装周期。分支接口以67度夹角从主通路侧壁斜向引出，接口规格适配DN50管径，该角度设计经过排水流态验证，可让分支管路汇入的水流顺着主通路水流方向斜向进入主管，避免直角汇入时产生的水流对冲、水封破坏、管路异响等常见问题，同时能降低排水过程中的管内压力波动，减少排水系统返味的风险。外形尺寸方面，主通路整体为直通式筒状结构，分支接口与主通路的衔接位置做了圆弧过渡加厚处理，避免管路成型过程中出现壁厚不均、应力集中的问题，同时能提升支管衔接位置的结构强度，承受管路安装过程中的外力挤压以及长期排水过程中的水流冲击。安装边界上，该管件布设时需预留主通路两端的管道插接操作空间，分支接口引出方向需避开墙体龙骨、管线桥架等周边障碍物，接口插接深度需匹配对应管径的承插深度要求，安装完成后需做临时固定，避免管路回填或后续施工过程中出现接口移位导致的渗漏问题。建模过程中对承口的密封槽尺寸、支管与主管的过渡曲面、接口的同轴度公差都做了精准还原，可直接用于管路排布的干涉校验、管件预制加工的尺寸参考以及施工方案的可视化交底，能帮助设计人员提前预判管路布设中的空间冲突问题，减少现场施工的返工量。
