SolidWorks图片参照弯管构件建模实例

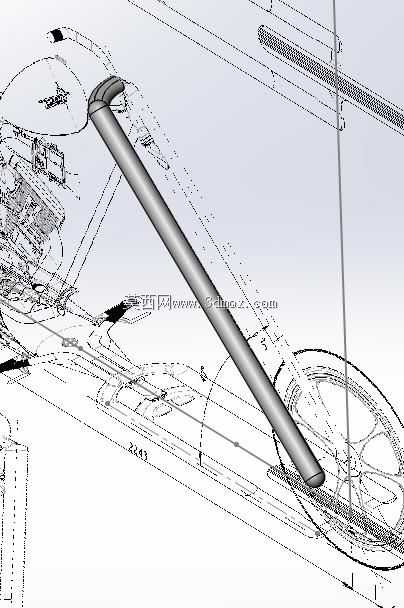

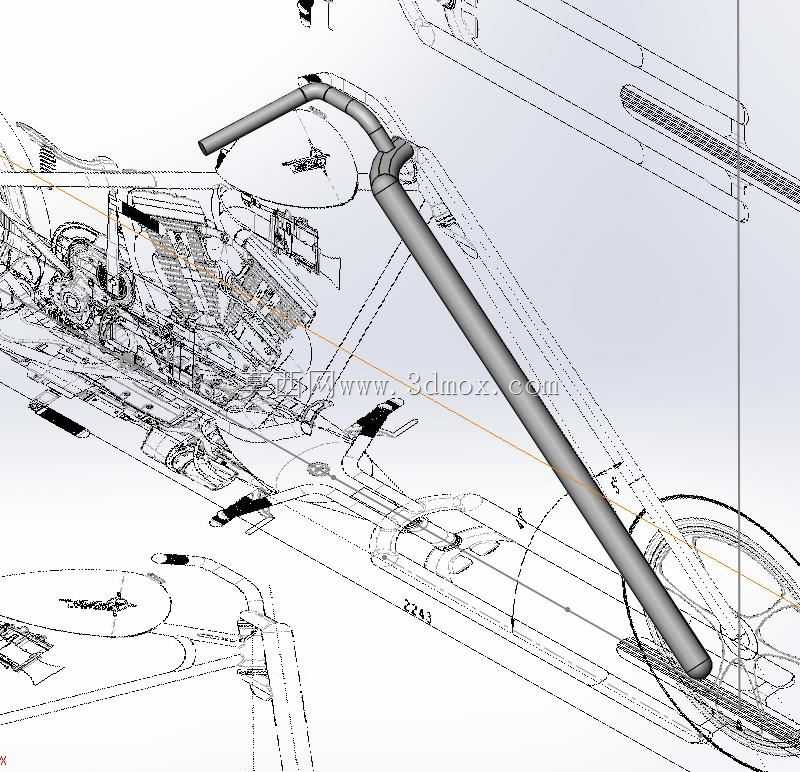

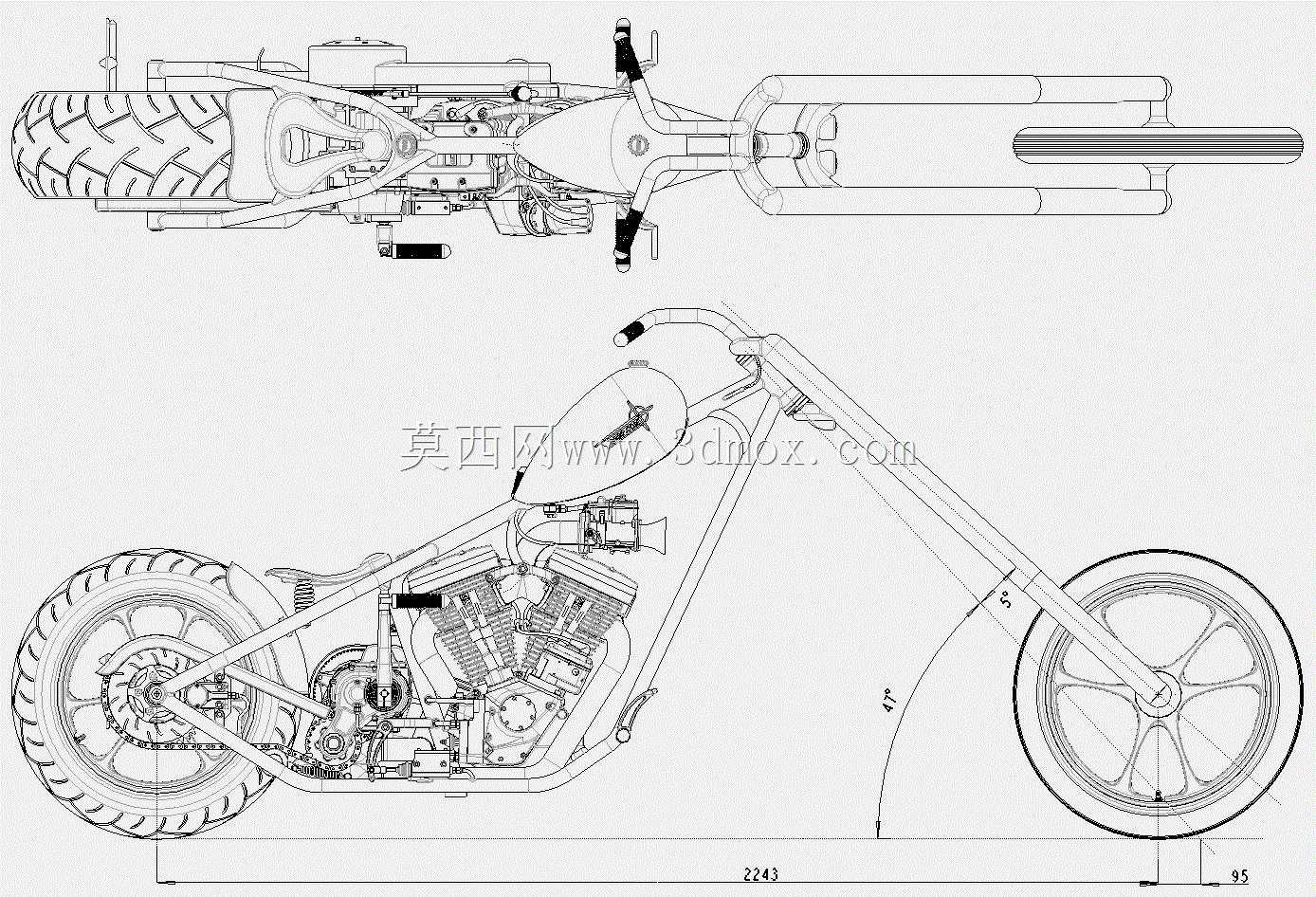

在非标管路设计、小型代步车车架改造以及定制化流体输送管线搭建场景中，经常会遇到仅能提供实物照片或手绘示意图，缺少精确二维工程图的设计需求，这类需求往往要求设计人员快速还原管件的空间走向、弯折角度与接口尺寸，为后续的装配验证、工艺下料提供可靠的三维数据支撑。这个弯管构件的建模过程，核心是依托图片参照的建模逻辑，先将参考图片导入草图环境并完成比例校准，通过在图片上提取关键轮廓点确定管件的中心走向路径，这里需要特别注意弯折段的曲率控制，避免出现过小弯折半径导致后续加工时管材弯折开裂，或是弯折半径过大占用过多安装空间的问题。从结构特性来看，该弯管采用等径圆管截面设计，一端带有弯折收口结构，另一端为平直段，整体空间走向包含两处连续弯折，能够在有限的安装空间内完成管线方向的转换，适配周边密集的构件布局，不会与相邻的传动部件、支撑结构产生运动干涉。建模过程中需要先确定管件的安装基准面，将平直段的端面作为装配定位基准，结合参考图中周边构件的相对位置，反推弯管各段的长度参数与弯折角度，确保建模完成后导入总装配体时，能够直接匹配原有安装位，不需要反复调整位置。实际应用中这类弯管构件既可以作为小型车辆的操控把手支撑件，也可以作为低压流体输送的管线连接件，设计时需要兼顾结构强度与安装便捷性，管壁厚度根据使用场景的载荷要求确定，如果作为承载结构件使用，需要在弯折处做局部加厚处理，避免长期受交变载荷出现断裂；如果作为流体管线使用，则需要保证内壁光滑无凸起，减少流体输送过程中的阻力损失。参照图片建模的核心难点在于比例校准，很多新手在导入图片后直接描线，往往会出现整体尺寸比例失调的问题，正确的做法是先在图片上找到一个已知尺寸的参考构件，比如图中可见的标准件轮廓、已知直径的管材截面，通过这个参考尺寸设定缩放比例，再去描绘弯管的中心路径，之后通过扫描特征完成实体建模，建模完成后还要对照图片反复核对各段的相对位置，确保空间走向与参考图完全一致，同时检查弯折处的曲率连续性，避免出现建模缺陷影响后续的工程图导出与数控加工编程。
