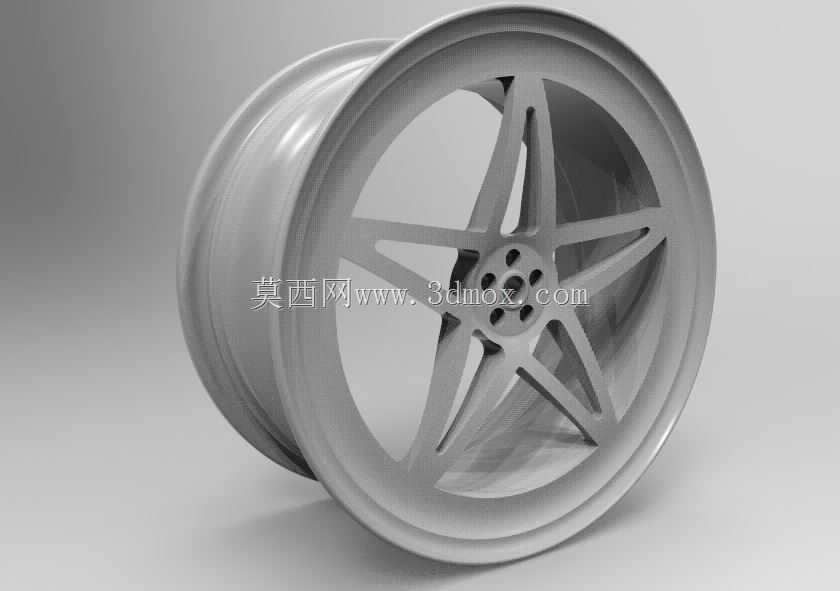

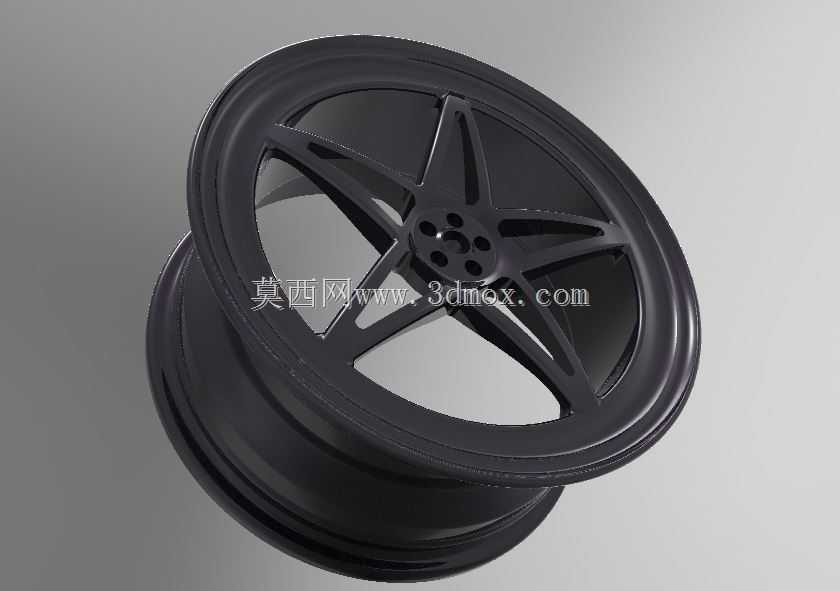

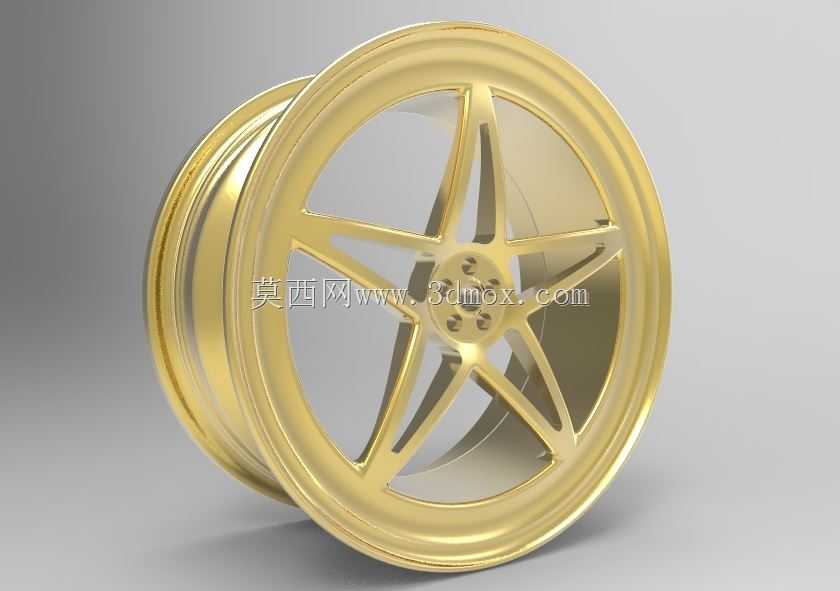

五辐星形轻量化汽车轮毂结构设计

这款轮毂的设计首先围绕乘用车日常行驶的核心工况展开，覆盖城市铺装路面通勤、高速巡航以及轻度非铺装路面通行的使用场景，作为车辆行驶系统中连接轮胎与车轴的核心承载部件，需要同时承担整车垂直载荷、转向时的横向力矩、加减速过程中的扭矩传递，还要缓冲路面传来的不规则冲击，避免载荷直接传递到悬架与车身结构。设计初期优先确定了安装边界参数，中心定位孔采用适配多数家用前驱乘用车的规格，周围均匀分布五个螺栓安装孔，孔位节圆直径符合主流紧凑型、中型乘用车的转向节安装尺寸，轮辋的宽度与直径匹配常规民用子午线轮胎，胎圈座的角度、凸缘高度完全遵循行业通用标准，不需要额外改装即可直接适配对应规格的真空轮胎，轮辋内侧预留了气门嘴安装位，同时避开了刹车卡钳的运动包络，即使搭配大尺寸浮动刹车卡钳也不会出现运动干涉。轮辐采用五辐星形的布局结构，并非单纯追求外观造型，而是从力学传递路径出发做的结构优化：每根轮辐从中心安装盘位置向外延伸至轮辋边缘，采用变截面设计，靠近中心安装座的位置截面厚度更大，能够将螺栓预紧力均匀分散到整个轮辐结构，向轮辋延伸的过程中截面逐渐收窄，在保证辐条抗弯、抗扭强度的前提下尽可能去除非承载区域的多余材料，实现结构轻量化，降低车轮的非簧载质量，间接提升悬架的响应速度与行驶贴地性。轮辐表面做了平滑的圆弧过渡处理，没有尖锐的棱角结构，一方面可以降低应力集中系数，在经过颠簸路面承受冲击载荷时避免应力在棱角位置累积导致结构开裂，另一方面也能减少行驶过程中轮辐位置的紊流，一定程度上降低风阻，同时日常使用中更容易清理附着的 brake dust 与路面污渍。轮辋部分采用深槽式结构设计，方便轮胎的拆装与维护，轮缘位置做了加厚处理，在轮胎意外亏气或者低速蹭到路沿的时候，能够对轮胎胎侧起到一定的保护作用，避免胎侧直接被坚硬路沿割伤。整个结构的壁厚设计经过载荷校核，在承受额定满载载荷的情况下，结构变形量控制在安全阈值以内，同时兼顾了散热需求，五根辐条之间的大尺寸镂空空间，能够让行驶过程中的气流直接穿过轮毂区域，带走刹车系统工作时产生的热量，避免长距离制动时刹车系统温度过高导致制动效能衰减。
