1/2x5/8英寸规格蜗杆式喉箍三维设计

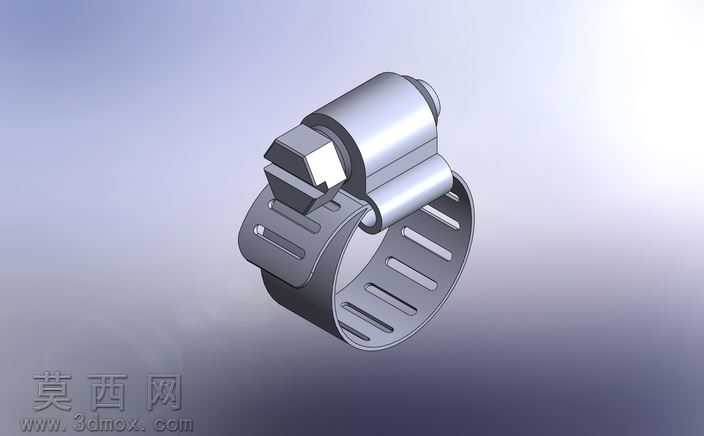

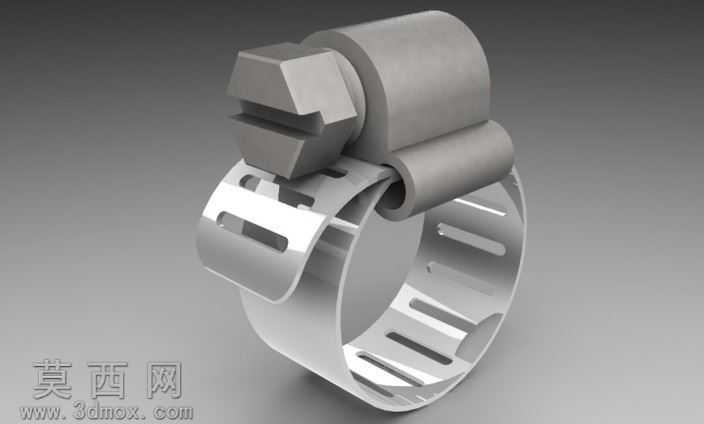

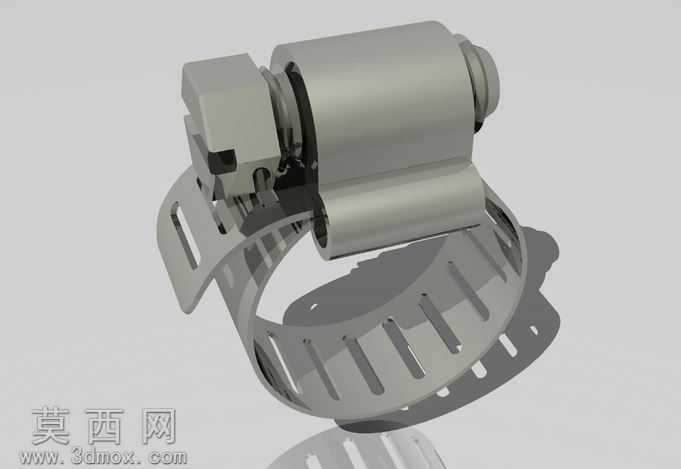

本作品为1/2x5/8英寸规格蜗杆式喉箍的三维参数化设计成果，建模阶段采用SolidWorks完成全零件特征构建，首先针对喉箍的核心功能结构进行拆解：分为带连续调节槽的环形钢带、蜗杆锁紧头、紧固螺栓壳体三个独立零件，再通过标准配合完成总装配，确保各部件运动逻辑符合实际产品的使用特性。建模过程中对钢带的弧形弯折特征做了精准曲率控制，钢带表面的等距调节槽采用线性阵列特征生成，槽位的间距、深度、倒角参数均参照实物五金件的通用公差标准设定，保证模型可直接对接生产端的工艺参考需求。蜗杆锁紧头的啮合齿形做了细节还原，齿牙的倾斜角度、啮合间隙经过反复校验，确保虚拟状态下旋转螺栓时，钢带可顺着齿槽实现顺畅的松紧调节，无结构干涉问题。材质与渲染阶段，针对不同部件匹配对应工业材质：环形钢带采用镀锌不锈钢材质，调整金属粗糙度参数至0.15，添加细微的磨砂纹理模拟真实冲压钢带的表面质感，同时设置环境反射强度，凸显金属件的冷冽光泽；蜗杆锁紧壳体采用冷轧钢材质，边缘做了微小的圆角钝化处理，还原冲压件的工艺特征；锁紧螺栓部分做了轻微的做旧质感处理，模拟五金件出厂时的细微氧化痕迹。渲染采用工作室渐变灰背景，搭配三点布光方案：主光源从模型左上方45度投射，打出锁紧头的立体结构阴影，辅光源从右侧补光消除暗部死黑，顶光勾勒钢带环形轮廓，最终渲染图清晰展现喉箍的整体结构与细节特征。设计思路上，该喉箍针对小尺寸管路紧固场景开发，适配1/2英寸到5/8英寸管径的软管、胶管紧固需求，钢带的开放式环形结构可适配一定范围内的管径误差，蜗杆式锁紧结构可实现无级松紧调节，相比传统卡扣式喉箍拥有更大的紧固力与调节范围，模型在结构设计时预留了标准件的装配基准，可直接导入管路装配体中完成虚拟装配验证，也可作为五金标准件模型用于机械设计教学、产品装配演示等场景。
